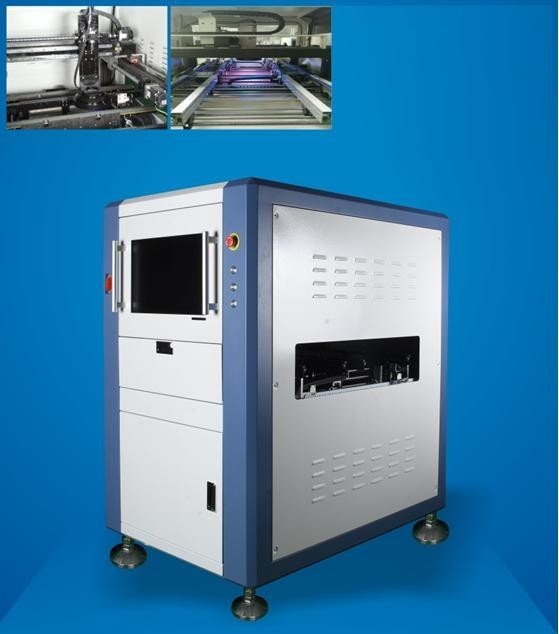

Sistema de inspección automático óptico en línea de doble carril
El número de vehículos de las categorías A y B se determinará por el número de vehículos de las categorías A y B.
1.Una cámara se mueve en la dirección XY, y el frente y la parte trasera dos conjuntos de pistas transmiten PCB respectivamente.
2La primera barra de vía está fija, y la segunda, tercera y cuarta barra de vía se pueden ajustar.
3.Líneas de producción de doble vía para varios SMT ((1 barra fija de vía / 1, 3 barra fija de vía / 1, 4 barra fija de vía).
4.Totalmente compatible con las funciones de la serie AOI 8 de vía única en línea.
Especificaciones: H820Máquina automática de inspección AOI de dos carriles
|
Sistema de inspección |
Aplicación | Después de la impresión con plantillas, horno de reflujo pre/post, soldadura por onda pre/post, FPC, etc. | |
|
Modo de programación |
Programación manual, programación automática, importación de datos CAD, programación independiente de dos pistas. | ||
| Impresión con plantillas: falta de soldadura, soldadura insuficiente o excesiva, desalineación de la soldadura, puentes, manchas, arañazos, etc. | |||
|
Artículos de inspección |
Defecto del componente: falta o exceso de componente, desalineación, irregularidad, bordes, opuestos montaje, componente incorrecto o defectuoso, etc. |
||
|
Defectos de soldadura: exceso o falta de soldadura, soldadura vacía, puente, bola de soldadura, IC NG, cobre manchas, etc. |
|||
|
Método de cálculo |
Aprendizaje automático, cálculo de color, extracción de color, operación de escala de grises, contraste de imagen, OCV / OCR, etc. | ||
|
Modo de inspección |
PCB completamente cubierto, con matriz y función de marcado deficiente, un conjunto de movimiento y mecanismo de imagen, doble pista de tiempo compartido de inspección independiente, puede funcionar en un solo modo de vía. | ||
|
Función de estadísticas del RCP |
Registro completo de los datos de ensayo y análisis, con una gran flexibilidad para comprobar el estado de la producción y la calidad | ||
| Ángulo del componente | Rotar 0 ~ 359 ° con una distancia angular mínima de 1 ° | ||
| Componente mínimo | 01005 chip, IC de 0,3 paso | ||
|
Sistema óptico |
La cámara |
Full color cámara digital industrial de alta velocidad, 5 millones de píxeles / 12 millones de píxeles / 20 millones de píxeles cámara son Es opcional. |
|
| Resolución de la lente | 10um/15um/18um/20um/25um, puede ser personalizado | ||
|
fuente de iluminación |
Luz de color anulado estéreo multicanal, base RGB/RGBW/RGBR/RWBR bajo demanda, luz axial superior opcional. | ||
|
Sistema informático |
Sistema operativo | Windows 7, 64 bits | |
| Monitoreo | 22 pulgadas,16:10 | ||
| VGA | Construir en la tarjeta gráfica, (discreto gráfico opcional) | ||
| Procesador | Intel E3 o del mismo nivel | ||
| La GPU | No es obligatorio | ||
| Memoria RAM | 16 GB | ||
| Disco duro | 1 TB, (SSD opcional) | ||
|
El software |
Lenguaje | Chino e Inglés | |
| Control de los derechos de acceso | Control de permisos de inicio de sesión de tres niveles para administrador, programador y operador | ||
|
Sistema mecánico |
Modo de movimiento e inspección |
Las pistas delantera y trasera se ajustan de forma independiente, entrando y saliendo del tablero de forma independiente y automática, con dirección L-R / R-L opcional.el motor paso a paso transporta el PCB y ajusta el ancho de la vía, y el servomotor XY maneja la cámara para tomar fotos. | |
|
Ajuste de la vía |
Los rieles de guía delanteros y traseros se ajustan de forma independiente y automática para soportar diferentes anchos de rieles | ||
| Modo fijo de las PCB | Dispositivo de luz automático | ||
|
Dimensión del PCB |
50*50mm(Min) ¥460*360mm(Max) cuando hay dos carriles, 50*50mm(Min) ¥460*650mm(Max) cuando hay un solo carril, puede ser personalizado | ||
| espesor de los PCB | 0.3 ∼5.0 mm | ||
| Peso de los PCB | Max: 3 kg | ||
| Frente del PCB | 3 mm, puede ser hecho a medida según la necesidad | ||
| Plastificación de PCB | < 5 mm o 3% de la longitud diagonal del PCB | ||
| Altura del componente del PCB | Alta: 35 mm, Baja: 30 mm, ajustable, puede ser personalizado según las necesidades | ||
| Sistema de conducción XY | Servomotor CA, tornillo de bolas de precisión | ||
| Velocidad de movimiento XY | Se aplicarán las siguientes medidas: | ||
| Precisión de posicionamiento en XY | ¥8um | ||
|
Parámetros generales |
Dimensión de la máquina | Se aplicarán las siguientes medidas: | |
| El poder | con una frecuencia de transmisión de más de 100 kHz,1.5KW | ||
| Altura del PCB desde el suelo | Las demás: | ||
| Peso de la máquina | 700 KG | ||
| Comunicación con el dispositivo de la línea de producción |
Esméa |
||
| Presión del aire | 0.4 - 0,8 MPa, control eléctrico opcional para sustituir los requisitos de presión de aire | ||
| Normas de seguridad | Norma de seguridad CE | ||
| Temperatura y humedad del ambiente | 10°35°C, 35°80% RH (sin condensar) | ||
| No es obligatorio | Estación de mantenimiento, sistema de programación fuera de línea, servo SPC, sistema de código de barras, conexión MES. | ||
