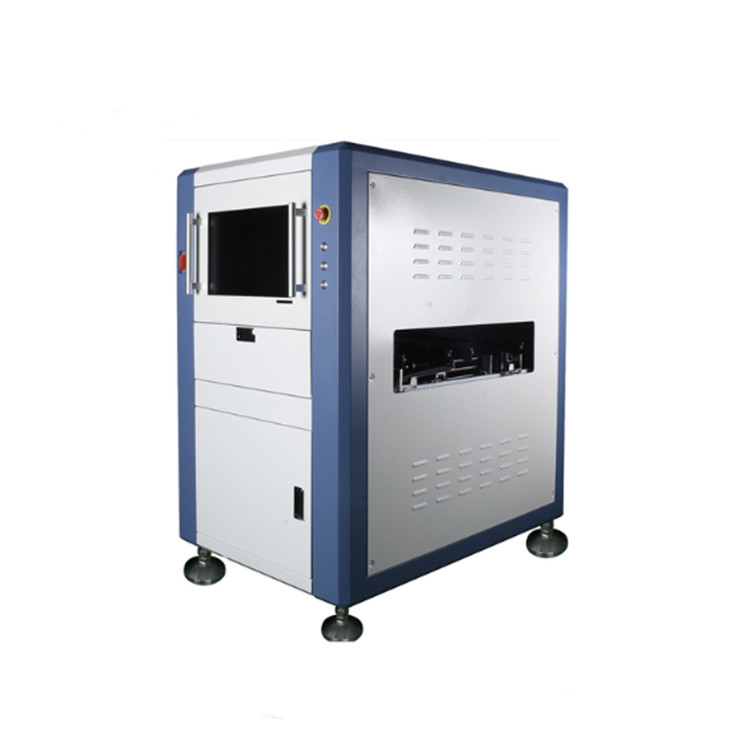

Sistemas automáticos de inspección de Aoi de doble carril
Características de la máquina:
1Tecnología de visión a todo color de alta precisión
2Programación fuera de línea, función de depuración fuera de línea
3.Puzzle y Multi Marque (incluida la función Bad Mark)
4Configuración de hardware de alta calidad, máquina simple y estable
5.Poderosa función de software SPC, análisis de calidad en tiempo real
6Algoritmo de detección múltiple con alta tasa de detección y baja tasa de falsos positivos
7.Reconocimiento automático de códigos de barras y reconocimiento de texto OCR por cámara
8Puede utilizarse en múltiples posiciones después de la impresión, delante del horno, detrás del horno, etc.
9Basado en datos CAD, búsqueda automática de la biblioteca de componentes para realizar la programación automática
10Sistema de control remoto conectado a través de una red cableada o inalámbrica
Especificaciones: H820
|
Sistema de inspección |
Aplicación | Después de la impresión con plantillas, horno de reflujo pre/post, soldadura por onda pre/post, FPC, etc. | |
|
Modo de programación |
Programación manual, programación automática, importación de datos CAD, programación independiente de dos pistas. | ||
| Impresión con plantillas: falta de soldadura, soldadura insuficiente o excesiva, desalineación de la soldadura, puente, mancha, arañazo, etc. | |||
|
Artículos de inspección |
Defecto del componente: falta o exceso de componente, desalineación, irregularidad, bordes, opuestos montaje, componente incorrecto o defectuoso, etc. |
||
|
Defecto de soldadura: soldadura excesiva o faltante, soldadura vacía, puente, bola de soldadura, IC NG, cobre manchas, etc. |
|||
|
Método de cálculo |
Aprendizaje automático, cálculo de color, extracción de color, operación en escala de grises, contraste de imagen, OCV / OCR, etc. | ||
|
Modo de inspección |
PCB completamente cubierto, con matriz y función de marcado deficiente, un conjunto de movimiento y mecanismo de imagen, doble pista de tiempo compartido de inspección independiente, puede funcionar en un solo modo de vía. | ||
|
Función de estadísticas del RCP |
Registro completo de los datos de ensayo y análisis, con una gran flexibilidad para comprobar el estado de la producción y la calidad | ||
| Ángulo del componente | Rotar 0 ~ 359 ° con una distancia angular mínima de 1 ° | ||
| Componente mínimo | 01005 chip, IC de 0,3 paso | ||
|
Sistema óptico |
La cámara |
Full color cámara digital industrial de alta velocidad, 5 millones de píxeles / 12 millones de píxeles / 20 millones de píxeles cámara son Es opcional. |
|
| Resolución de la lente | 10um/15um/18um/20um/25um, puede ser personalizado | ||
|
fuente de iluminación |
Luz de color anulado estéreo multicanal, base RGB/RGBW/RGBR/RWBR bajo demanda, luz axial superior opcional. | ||
|
Sistema informático |
Sistema operativo | Windows 7, 64 bits | |
| Monitoreo | 22 pulgadas,16:10 | ||
| VGA | Construir en la tarjeta gráfica, (discreto gráfico opcional) | ||
| Procesador | Intel E3 o del mismo nivel | ||
| La GPU | No se puede optar | ||
| Memoria RAM | 16 GB | ||
| Disco duro | 1 TB, (SSD opcional) | ||
|
El software |
Lenguaje | Chino e Inglés | |
| Control de los derechos de acceso | Control de permisos de inicio de sesión de tres niveles para administrador, programador y operador | ||
|
Sistema mecánico |
Modo de movimiento e inspección |
Las pistas delantera y trasera se ajustan de forma independiente, entrando y saliendo del tablero de forma independiente y automática, con dirección L-R / R-L opcional.el motor paso a paso transporta el PCB y ajusta el ancho de la vía, y el servomotor XY maneja la cámara para tomar fotos. | |
|
Ajuste de la vía |
Los rieles de guía delanteros y traseros se ajustan de forma independiente y automática para soportar diferentes anchos de rieles | ||
| Modo fijo de las PCB | Dispositivo de luz automático | ||
|
Dimensión del PCB |
50*50mm(Min) ¥460*360mm(Max) cuando hay dos rieles, 50*50mm(Min) ¥460*650mm(Max) cuando hay un solo rieles, se puede personalizar | ||
| espesor de los PCB | 0.3 ∼5.0 mm | ||
| Peso de los PCB | Max: 3 kg | ||
| Frente del PCB | 3 mm, puede ser hecho a medida según la necesidad | ||
| Plastificación de PCB | < 5 mm o 3% de la longitud diagonal del PCB | ||
| Altura del componente del PCB | Alta: 35 mm, Baja: 30 mm, ajustable, puede ser personalizado según las necesidades | ||
| Sistema de conducción XY | Servomotor CA, tornillo de bolas de precisión | ||
| Velocidad de movimiento XY | Se aplicarán las siguientes medidas: | ||
| Precisión de posicionamiento en XY | ¥8um | ||
|
Parámetros generales |
Dimensión de la máquina | Se aplicarán las siguientes medidas: | |
| El poder | con una frecuencia de transmisión de más de 100 kHz,1.5KW | ||
| Altura del PCB desde el suelo | Las demás: | ||
| Peso de la máquina | 700 KG | ||
| Comunicación con el dispositivo de la línea de producción |
Esméa |
||
| Presión del aire | 0.4 - 0,8 MPa, control eléctrico opcional para sustituir los requisitos de presión de aire | ||
| Normas de seguridad | Norma de seguridad CE | ||
| Temperatura y humedad del ambiente | 10°35°C, 35°80% RH (sin condensar) | ||
| No se puede optar | Estación de mantenimiento, sistema de programación fuera de línea, servo SPC, sistema de código de barras, conexión MES. | ||
Un buen desempeño
1Tecnología de aprendizaje profundo + tecnología de procesamiento de GPU, fuerte coincidencia de tecnología negra, tasa de detección ultra alta, tasa de error de juicio extremadamente baja,y mejora de rendimiento de hasta un 70% en comparación con la generación anterior.
2Más personalizada cámara de ultra alta velocidad de 140FPS + lente telecéntrica personalizada + fuente de luz coaxial LED de quinta generación en forma de torre compuesta,La captura de imágenes y la transmisión de datos son tan rápidas como el rayoYa sea reconocimiento de componentes pequeños, reconocimiento de pantalla de seda borrosa, reconocimiento de componentes altos, se puede ver de un vistazo.
3La nueva generación de productos es más inteligente, más simple, más estable y más fácil de usar.
4La nueva generación de productos rompe de nuevo las ataduras del rendimiento, reduce en gran medida los juicios erróneos y reduce la carga de trabajo del nuevo juicio manual.que mejora enormemente el control de una persona y varias líneasPor ejemplo, la persona original puede controlar cuatro líneas.
Centro de control inteligente
1 El engorroso proceso de programación y depuración siempre ha sido la razón principal por la que los ingenieros están cansados de utilizar AOI, y también es el cuello de botella de la producción eficiente.La programación rápida y el cambio rápido de modelos son símbolos de AOI de gama alta. ALD7720S tiene una variedad de modos de programación rápida. Al importar datos CAD, puede vincularse automáticamente a estándares públicos o plantillas de especificaciones para completar el programa,respuesta rápida a las necesidades de ensayo de nuevos modelosPuede aplicarse a los modos de producción grandes, medianos y pequeños y a los tipos de producto.
2 Basándose en la mejora de la eficiencia, además de los procesadores de la serie i y el procesamiento multi-threaded, se ha desarrollado la última tecnología de programación y depuración sin interrupción.Los usuarios pueden completar de forma remota la optimización del programa de varias líneas de producción sin suspender el funcionamiento de la máquina para lograr tanto la detección como la programación- Aumentar la capacidad de producción.
3 La estación de mantenimiento está conectada con AO1 a través del cable de red y HUB. Puede elegir una estación de reparación a una AOI, varias estaciones de reparación a múltiples AOl,y una estación de reparación a múltiples modos de AOI para ver los resultados de los ensayos.
El equipo de AOI transmitirá los datos de inspección a la estación de reparación en tiempo real durante el proceso de producción.que se envían a diferentes TRAY, para realizar un control de proceso totalmente automatizado, y una persona controla varias líneas.
