Name: Equipo de inspección óptica automática fuera de línea, máquina de PCB AOI para industriales
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: H410: el contenido de la sustancia
Price: 20,500.00 USD
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre del producto: Máquina de la inspección de AOI

Aplicación: Inspección de PCB

Tamaño del PWB: Se aplicarán las siguientes medidas:

Dimensión de la máquina (L*W*H): L1120 mm × 900 mm × 1400 mm

El poder: AC220v, 10%, fase única 5a 50/60hz, consumo de energía 600w

Peso: Aproximadamente 480 kg

Resaltar:

Equipo de inspección óptica automatizada fuera de línea

Equipo de inspección óptica de PCB automatizado

Máquina para PCB de AOI industrial

Información básica

Lugar de origen: China.

Nombre de la marca: Honreal

Certificación: CE

Número de modelo: H410: el contenido de la sustancia

Pago y Envío Términos

Detalles de empaquetado: Empaquetado de la caja de madera de la exportación

Tiempo de entrega: Entre 5 y 7 días

Condiciones de pago: T/T, Western Union y MoneyGram

Capacidad de la fuente: 100 juegos por mes

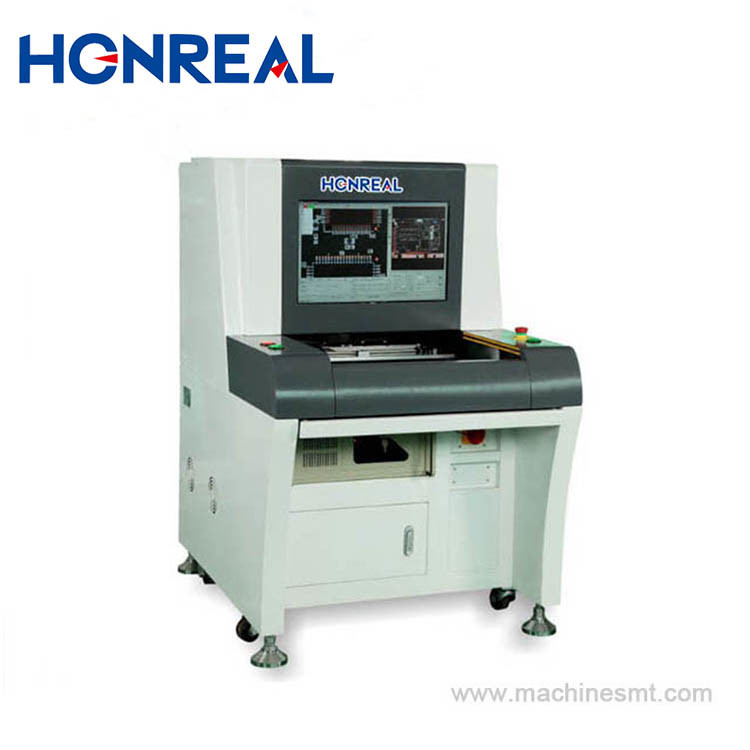

Galería

Equipo de inspección óptica automática fuera de línea, máquina de PCB AOI para industriales

Descripción de producto

H910 Máquina de inspección óptica de PCB automatizada de AOI fuera de línea Equipo AOI

El AOI puede utilizarse en las siguientes ubicaciones de las líneas SMT: zonas post-paste, pre-reflow, post-reflow o de onda.

Ventaja de la función:

1Es adecuado para la línea de producción SMT totalmente automática de gama alta y la detección de AOI en tiempo real.
2- Automatización más eficiente, sin liberación manual, señales estándar de NG o OK;
3- Un más provincial, una persona monitoreando múltiples equipos de detección AOI;
4Puede identificar código unidimensional y lectura y consulta de código QR, y realizar estaciones de trabajo de mantenimiento.
5. Capacidad de detección 0201 estable, función de detección 01005 opcional;
6En frente del horno, después del horno y otras posiciones, una máquina multipropósito.

Configuración de parámetros:

Categoría

Proyecto

Especificaciones

Sistema de identidad visual

Inspección	El uso de múltiples algoritmos sintéticamente tales como Widm, tecnología de contraste de imagen de color, tecnología de extracción de color, similitud, tecnología de manejo de dos valores, Ocr / Ocv y así sucesivamente.
La cámara	5 millones de cámaras Ccd a color: 10um/15um/18um/20um/25um
Fuente de luz	Luz de color tridimensional multicanal en forma de anillo, elija RGB/RGBW/RGBR/RWBR según la aplicación
Velocidad de procesamiento de imágenes	0201 componentes	< 10 ms
	Tiempo por imagen	< 170 ms
Contenido del ensayo	Los defectos de la pasta printig	Desalineado, desbordado, insuficiente, pegado abierto, mancha
	Defectos de los componentes	Desaparecido, desalineado, sesgado, lápida, cartel, sobrepeso, polaridad invertida, incorrecto, dañado
	Defectos de la soldadura	Desbordamiento, insuficiencia, soldadura corta, mancha
Medidas antistaticas	Enlace eléctrico antiestático, corona antiestática

Mecanismo y sistema

Tamaño del PCB	20 mm × 20 mm a 450 mm x 350 mm (Puede hacer un tamaño más grande según las demandas de los clientes)
espesor de los PCB	0.3 mm ~ 5.0 mm
Tolerancia de desviación de PCB	El valor de las emisiones de CO
Acceso a los componentes	En la parte superior < 35 mm, en la parte inferior < 75 mm
Partes de espacio mínimo	0201 chip y 0,3 mm pitch
Plataforma X, Y	El conductor	Servidor de CA
	Ubicación exacta	El valor de las emisiones
	Velocidad de movimiento	Se aplicarán las siguientes medidas:

Sistema de software

Sistema operativo	Microsoft Windows XP profesional también
Controlar y reconocer	Las características	Widm, estudio de la plantilla OK, configuración automática de imágenes de la plantilla, identificación de datos y valor numérico de error
Controlar y reconocer	operación	Programación gráfica, llevar junto con la biblioteca de chips y obtener un marco de inspección de acuerdo con la forma del chip, posición Aureate, ajuste de micrón, y fácil programación
- ¿ Por qué?	Marca los números	Se pueden elegir 2 marcas.
- ¿ Por qué?	Reconocer la velocidad	0.5s/pcs

Sistema de control

El ordenador host	CPU:Intel de doble núcleo, memoria: 4 g, disco duro: 500 GB
Muestra	Display LED de 22"

Otros parámetros

Dimensión de la máquina ((LWH)	L1120 mm × 900 mm × 1400 mm
Peso	Aproximadamente 480 kg
El poder	AC220v, 10%, fase única 5a 50/60hz, consumo de energía 600w

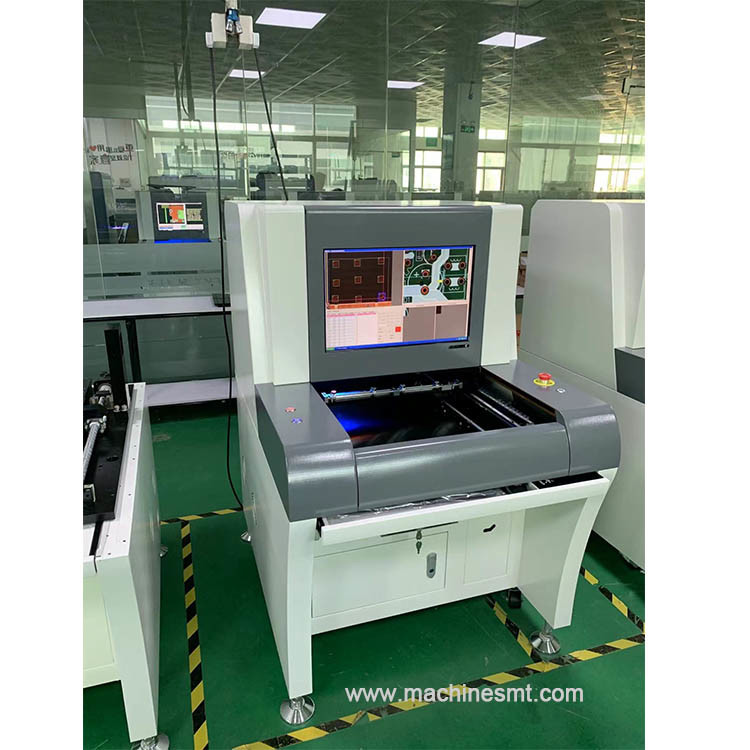

Muestra de fotos
Equipo de inspección óptica automática fuera de línea, máquina de PCB AOI para industriales 0

Certificación

Nuestro servicio

1.Pre-consulta: proporciona soluciones profesionales SMT para la línea completa.
2.Garantia de fábrica: un año de garantía para el servicio de fábrica.
3.Instalación: Instalación y puesta en marcha in situ, para garantizar una producción sin problemas.
4Formación técnica: ofrece formación profesional desde el nivel 1 hasta el nivel 3.
5Apoyo técnico: ofrece apoyo técnico las 24 horas del día, 7 días de la semana.
6.Actualización de software: ofrece actualizaciones de software gratuitas de por vida para todos los productos.
