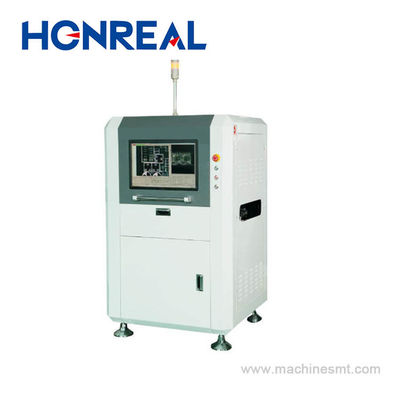

Name: Máquina de inspección de AOI SMT en línea automática para inspección óptica
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: H800
Price: 25,500.00 USD
Availability: InStock

MOQ:	1 juego
Precio:	USD 23000-28000 Per Set
Standard Packaging:	WoodenCase
Delivery Period:	días 15work
Payment Method:	L/C, T/T, Western Union
Supply Capacity:	100sets/month

Información detallada

Product Description

Información detallada

Lugar de origen

China.

Nombre de la marca

HONREAL

Certificación

CE ISO

Número de modelo

H800

La cámara:

CCD cámara de colores

Ajuste de la anchura:

automáticamente

Tamaño del PCB:

20 mm × 20 mm hasta 360 mm x 400 mm

Partes mínimas:

01005 chip

Ubicación exacta:

< 8 μm

Velocidad del movimiento:

Se aplicarán las siguientes medidas:

Muestra:

Display de 22 "

Dimensión de la máquina:

L980 mm × 980 mm × 1600 mm

Resaltar:

Máquina de inspección de AOI en línea

Máquina de inspección AOI SMT

Product Description

En línea SMT Aoi Máquinas Sistema de inspección óptica automática Aoi Equipos

Características:

1La exposición global de color HD aumenta la velocidad de la cámara digital en un 30%.

2. Alta profundidad de campo lente telecéntrica, que puede medir las juntas de soldadura en el lado de los componentes altos.

3Apoyar la detección de SMT delantero, trasero y estación de deslizamiento.

4Apoyar la inspección de los componentes envasados 0201 y 01005.

5Importación de datos CAD, biblioteca de componentes de enlace automático, selección automática de colores.

6Una verdadera programación sin parar fuera de línea y actualización de programas.

7. MES datos acoplamiento para realizar la fábrica inteligente.

8Apoyar la gestión centralizada de múltiples líneas y el servicio remoto.

H800 Parámetro técnico:

Categoría

Proyecto

Especificaciones

Sistema de identidad visual

Inspección	El uso de múltiples algoritmos sintéticamente tales como Widm, tecnología de contraste de imagen de color, tecnología de extracción de color, similitud, tecnología de manejo de dos valores, Ocr / Ocv y así sucesivamente.
La cámara	5 millones de cámaras Ccd a color: 10um/15um/18um/20um/25um

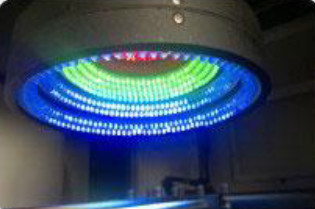

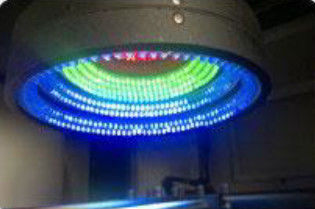

Fuente de luz	Luz de color tridimensional multicanal en forma de anillo, elija RGB/RGBW/RGBR/RWBR según la aplicación
Velocidad de procesamiento de imágenes	0201 componentes	< 7,6 ms
Velocidad de procesamiento de imágenes	Tiempo por imagen	220 ∼ 450 ms
Contenido del ensayo	Defectos de impresión con pegamento	Desalineado, desbordado, insuficiente, pegado abierto, mancha
	Defectos de los componentes	Desaparecido, desalineado, sesgado, lápida, cartel, invertido, polaridad invertida, incorrecto, dañado
	Defectos de la soldadura	Desbordamiento, insuficiencia, soldadura corta, mancha
	Inspección de soldadura por oleaje	Exceso de soldadura, vacío de soldadura

Mecanismo y sistema

Tamaño del PCB	20 mm × 20 mm a 400 mm x 360 mm (Puede hacer un tamaño más grande según las demandas de los clientes)
Transporte de PCB	De izquierda a derecha (opcional, de derecha a izquierda),fijación de PCB: de abajo hacia arriba, carga y descarga automática de PCB, espacio libre ajustable, conforme a la norma SMEMA.
espesor de los PCB	0.3 mm ~ 5.0 mm
Tolerancia de desviación de PCB	El valor de las emisiones de CO
Acceso a los componentes	En la parte superior < 35 mm, en la parte inferior < 35 mm
Partes de espacio mínimo	01005 chip y 0,3 mm pitch

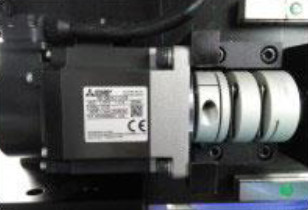

Plataforma X, Y	El conductor	Servidor de CA
	Ubicación exacta	El valor de las emisiones
	Velocidad de movimiento	Se aplicarán las siguientes medidas:

Sistema de software

Sistema operativo	Microsoft Windows 7 y X64
Controlar y reconocer	Las características	Widm, estudio de la plantilla OK, configuración automática de imágenes de la plantilla, identificación de datos y valor numérico de error
Controlar y reconocer	operación	Programación gráfica, llevar junto con la biblioteca de chips y obtener un marco de inspección de acuerdo con la forma del chip, posición Aureate, ajuste de micrón, y fácil programación
Red	Puerto de comunicación	SMEMA,
Red	Operación	Programación gráfica, chino, inglés

Sistema de control

El ordenador host	CPU:Intel E3, memoria: 16 GB, disco duro: 1 TB
Muestra	Display LED de 22"

Otros parámetros

Dimensión de la máquina ((LWH)	L980 mm × 980 mm × 1600 mm
Peso	Aproximadamente 600 kg
El poder	AC220v, 10%, fase única 5a 50/60hz, consumo de energía 600w

El espectáculo de Costomer

Máquina de inspección de AOI SMT en línea automática para inspección óptica 0

Información sobre la empresa

Shenzhen Honreal Technology Co., Ltd. y sus subsidiarias es una empresa nacional de alta tecnología,Especializada en investigación y desarrollo de equipos SMT, producción, ventas. Servicios para las 500 empresas electrónicas más importantes del mundo. El capital social de la empresa es de 5 millones.Desde el establecimiento de laHonreal ha persistido en el desarrollo de la tecnología como el núcleo, la calidad como su supervivencia, la investigación independiente y el desarrollo, y la innovación continua.Tiene una serie de patentes de invenciones de alta tecnología..

Máquina de inspección de AOI SMT en línea automática para inspección óptica 1

Certificación

Máquina de inspección de AOI SMT en línea automática para inspección óptica 2

Contacto

Compañía	Shenzhen Honreal Technology CO., Ltd. y sus subsidiarias
Dirección	No15, calle Shangnan Hongma, calle Shajing, distrito Baoan, Shenzhen, provincia de Guangdong, China
Teléfono	+86755 2302 0279
Envía un fax.	+86 755 2330 6782
Código postal	518125
Skype/Whatsapp/Wechat y otras aplicaciones	+8613715227009
El correo electrónico:	Monica@szhonreal.com, por su parte. ¿Qué quieres decir?¿ Qué es esto? La lluvia¿ Qué es esto?
