Name: Máquina de inspección óptica automatizada (AOI) de PCB 2D sin conexión Aleader ALD7120 con fuente de alimentación de 220V/50Hz
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: Se trata de una
Price: 20,500.00 USD
Availability: InStock

Cantidad Mínima De Pedido:	1 conjunto
Embalaje Estándar:	WoodenCase
Período De Entrega:	15 días hábiles
Método De Pago:	LC, T/T, Unión Occidental
Capacidad De Suministro:	100 series por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Aleader

Certificación

CE ISO

Número de modelo

Se trata de una

Nombre del producto:

Máquina de la inspección de AOI

fuente de luz:

Estructura anular de la fuente de luz LED RGB

Tamaño de PCB:

20 mm × 20 mm a 350 mm x 450 mm, con una anchura igual o superior a 1 mm

Partes mínimas:

01005 chip

Ubicación exacta:

< 8 μm

Mostrar:

Display LED de 22"

Peso:

Aproximadamente 480 kg

Fuente de alimentación:

220V/50Hz

Resaltar:

Máquina de inspección de PCB AOI

Máquina de inspección de PCB AOI 2D sin conexión

Máquina de inspección óptica automática de PCB

Descripción del Producto

Inspección Óptica Automatizada de PCB SMT de Alta Precisión, Máquina de Inspección Óptica Automatizada de PCB

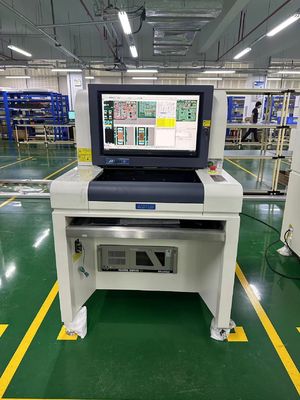

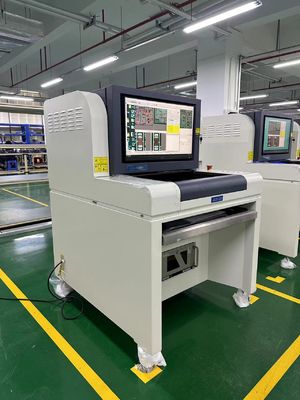

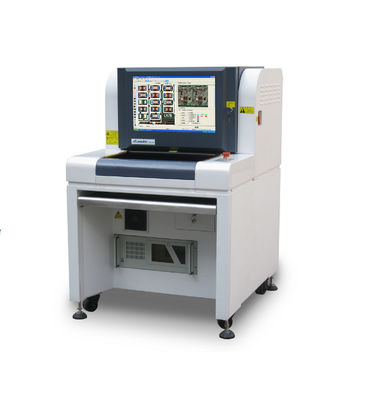

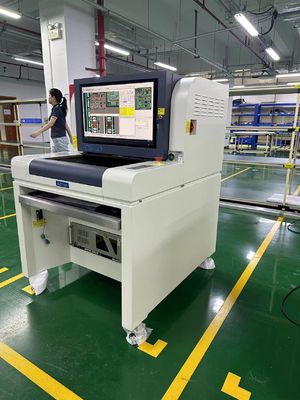

El sistema AOI 2D Offline ALeader ALD7120 está diseñado específicamente para talleres SMT de tamaño pequeño y mediano.

Con su tamaño compacto y funcionamiento silencioso, el ALD7120 se puede utilizar tanto en producción como en el entorno de laboratorio.

El sistema utiliza tecnología i3D de última generación y está equipado con una cámara de alta velocidad y un módulo de iluminación multidireccional.
El módulo de iluminación.

La configuración estándar incluye software SPC y de reparación, instalado en el sistema.

El ALD7120 se puede utilizar para inspeccionar PCBs después del reflujo, después de la ola, componentes sobre adhesivos y más.

Especificaciones Funcionales

ALD7120

ALD7130

ALD7150

Placa de Prueba

Después del reflujo

Método de Prueba

Muchos algoritmos líderes internacionales como TOC, Histogramas, Match, Short, OTROS,

CREST, algoritmos PIN, parámetros de configuración automática según diferentes puntos de prueba.

Cámara

Cámara industrial digital inteligente de alta velocidad

Resolución/Rango/Velocidad

(Estándar):(Opción):

(Opción):

15µm/Píxel 10µm/Píxel

8µm/Píxel

FOV:36.00mmX30.72mm FOV:24.00mmX20.48mm

FOV:19.20mmX16.38mm

(Velocidad)<200ms>

Luz

Luz LED anular coaxial RRGB extra brillante (luz de color)

Modo de Programa

Programación manual, marco automático, entrada CAD que corresponde automáticamente a la biblioteca de componentes

Control remoto

Control remoto a través de TCP/IP. Verifique, inicie o detenga la máquina, o modifique los procedimientos en cualquier momento.

Elementos de Inspección

Apariencia deficiente como desalineación, insuficiente, cortocircuito, faltante, inclinado, cartelera, montaje lateral, volcado,

pieza incorrecta, dañada, polaridad, soldadura falsa, soldadura faltante, exceso de pegamento, vacío de soldadura, pin cubierto de soldadura

Características Especiales

Múltiples programas ejecutándose simultáneamente (soporta cambio automático de programa)

Control SPC y de programa

Estadística y análisis de todos los datos de prueba, verificación de producción y análisis de calidad en cualquier lugar, puede generar archivos Excel, Txt

Sistema de Código de Barras

La cámara puede leer y transferir el código de barras automáticamente (unidimensional o bidimensional), función Multi-Mark (incluyendo Bad Mark)

Modo Servidor

Datos administrativos de varios AOI a través de un servidor central

Sistema Operativo

Windows

Pantalla/Salida

LCD

Especificaciones del Sistema

Tamaño de PCB

50×50mm(Mínimo)～430×330mm(Máximo)

50×50mm(Mínimo)～620×460mm(Máximo)

50×50mm(Mínimo)～870×650mm(Máximo)

Grosor de PCB

0.3 a 5 mm

Separación del borde del sistema de sujeción

SUPERIOR:3.5mm Inferior:3.5mm

Peso de la PCB

3KG

Tolerancia de PCB

＜5mm o 2% de la longitud diagonal de la PCB

Altura de la PCB

Lado Superior: 30mm Lado Inferior:80mm

Lado Superior: 30mm Lado Inferior:120mm

Lado Superior: 30mm

Lado Inferior:120mm

Transportador

Abrazadera automática, compensación automática para evitar distorsiones

Altura del transportador

850 a 920 mm

Dirección del transportador

Izquierda→ Derecha o Derecha→Izquierda

Controlador X/Y

Tornillo y controlador servo AC, PCB fija, Cámara en XY, aprobado con CTQ

Fuente de Alimentación

AC230V 50/60 menos de Hz 0.5KVA

Aire Comprimido

No se utiliza aire comprimido

Peso

Aproximadamente 290KG

Aproximadamente 400KG

Aproximadamente 550KG

Dimensión

870×1070×1310mm (L×A×H)

1090×1360×1390mm (L×A×H)

1340×1750×1615mm (L×A×H)

Humedad

10～35℃ 35～80％ RH (sin condensación)

Certificado

Cumple con la norma CE

Máquina de inspección óptica automatizada (AOI) de PCB 2D sin conexión Aleader ALD7120 con fuente de alimentación de 220V/50Hz

Información de la Empresa

Shenzhen Honreal Technology Co.,Ltd es una empresa nacional de alta tecnología, especializada en investigación y desarrollo, producción y ventas de equipos SMT. Sirve a las 500 principales empresas electrónicas del mundo. El capital registrado de la empresa es de 5 millones. Desde el establecimiento de la empresa, Honreal ha persistido en el desarrollo de la tecnología como núcleo, la calidad como su supervivencia, la investigación y el desarrollo independientes y la innovación continua. Después de esfuerzos continuos, cuenta con varias patentes de invención de alta tecnología.

Máquina de inspección óptica automatizada (AOI) de PCB 2D sin conexión Aleader ALD7120 con fuente de alimentación de 220V/50Hz

Certificación

Máquina de inspección óptica automatizada (AOI) de PCB 2D sin conexión Aleader ALD7120 con fuente de alimentación de 220V/50Hz

Preguntas Frecuentes

P: ¿Cómo pueden garantizar la calidad de sus ventas?
R: Garantizamos que cada juego de máquinas se somete a pruebas rigurosas antes de ser entregado, para garantizar el excelente rendimiento de todos los productos.

P: ¿Cómo es la formación?

R: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra empresa o es muy fácil de operar

la máquina según el video de formación y el manual del usuario, el manual del usuario vendrá con la máquina.

P: Me gustaría preguntarles si es posible tener mi logo en el producto.
Esperamos que sepa que nuestra empresa apoya perfectamente el servicio de logotipo personalizado, lo hacemos. Además, es totalmente gratuito, así que solo díganos sus requisitos.

P: ¿Es difícil usar estas máquinas?

R: No, no es nada difícil. Para nuestros clientes anteriores, como máximo 2 días son suficientes para aprender a operar las máquinas.
