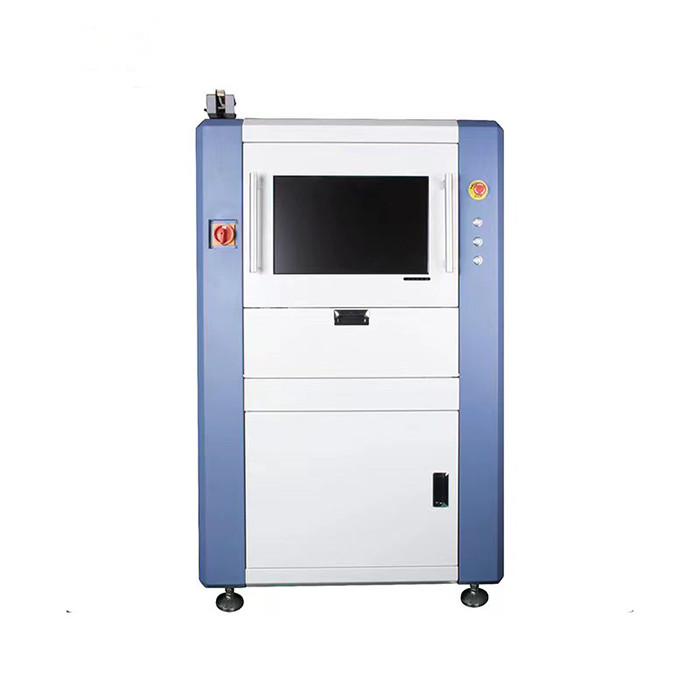

Name: Inspección óptica automática AOI PCB Máquina en línea Equipo del sistema
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: H2O y H2O
Price: 26,000.00 USD
Availability: InStock

MOQ:	1 juego
Precio:	USD 24000-28000 Per Set
Standard Packaging:	WoodenCase
Delivery Period:	15 días hábiles
Payment Method:	L/C, T/T, Western Union
Supply Capacity:	100 series por mes

Información detallada

Product Description

Información detallada

Lugar de origen

China.

Nombre de la marca

HONREAL

Certificación

CE ISO

Número de modelo

H2O y H2O

La cámara:

CCD cámara de colores

Ajuste de la anchura:

automáticamente

Tamaño del PCB:

20 mm × 20 mm a 500 mm x 400 mm, con una longitud de la cual el diámetro de la banda sea igual o sup

Partes mínimas:

01005 chip

Ubicación exacta:

< 8 μm

Velocidad del movimiento:

Se aplicarán las siguientes medidas:

Muestra:

Display de 22 "

Dimensión de la máquina:

L980 mm × 980 mm × 1600 mm

Resaltar:

Máquina de inspección AOI para PCB

Máquina de inspección óptica automática AOI para PCB

En línea Sistema AOI máquina de PCB

Product Description

Inspección óptica automática AOI PCB Máquina en línea Equipo del sistema

El AOI H900 avanzado más en línea

1.Varios algoritmos de imagen vectorial para obtener la mejor capacidad de inspección

Los algoritmos de imágenes vectoriales incluyen la operación lógica, la distancia del límite de luminancia, el rastreo de chips, OCR / OCV, la coincidencia de la luminancia / plantilla de color, la distancia de color, la extracción de color (RGB y HSV),rango de valores de la luminancia, desplazamiento de la luminancia, el rango mínimo de variación de la luminancia, etc... más de 30 tipos de los algoritmos más avanzados.

2. 5.0 Mp cámaras de la industria

Con una reproducción de colores de alta calidad, colocación de una lente telecéntrica de alta resolución, alta identificación NG, proporcionan una salida de imagen de alta definición para el AOI
3Sistema de control de las importaciones

Todos los componentes principales se utilizan de marcas de renombre internacional, con la premisa de garantizar la estabilidad y precisión del equipo de movimiento, con una larga vida útil y una baja tasa de fallas.
Toda la capacidad de combinación de PCB puede detectar piezas adicionales en cualquier lugar.
Toda la función de coincidencia de PCB
Cámaras industriales de alta velocidad de fotogramas con lente telecéntrica, adquisición de imagen dinámica de alta velocidad puede adquirir cientos de imágenes por segundo, combinado con el algoritmo de compatibilidad de toda la placa del software,Se puede utilizar para detectar piezas adicionales, sustancias extrañas, arañazos y otra información sobre el PCB.

4.Múltiples máquinas un operador, comunicación inteligente
Modo de servidor central que recopila información de todas las máquinas de ensayo para facilitar la gestión integrada de la producción, varias máquinas solo necesitan un operador.

Especificaciones: H900

Sistema de inspección	Aplicación	Después de la impresión con plantillas, horno de reflujo pre/post, soldadura en onda pre/post, FPC, etc.
	Modo de programación	Programación manual, programación automática, importación de datos CAD
		Impresión con plantillas: falta de soldadura, soldadura insuficiente o excesiva, desalineación de la soldadura, puente, mancha, arañazo, etc.
	Artículos de inspección	Defecto de un componente: falta o exceso de componente, desalineación, Desnivel, bordes, montaje opuesto, componente incorrecto o defectuoso, etc.
		defecto de soldadura: soldadura excesiva o faltante, soldadura vacía, Puente, bola de soldadura, IC NG, mancha de cobre, etc.
	Método de cálculo	Aprendizaje automático, cálculo de color, extracción de color, operación en escala de grises, contraste de imagen, OCV / OCR, etc.
	Modo de inspección	PCB completamente cubierto, con matriz y función de marcado deficiente
	Función de estadísticas del RCP	Registro completo de los datos de ensayo y análisis, con una gran flexibilidad para comprobar el estado de la producción y la calidad
	Ángulo del componente	Rotar 0 ~ 359 ° con una distancia angular mínima de 1 °
	Componente mínimo	01005 chip, IC de 0,3 paso
Sistema óptico	La cámara	La cámara digital industrial de alta velocidad a todo color, 5 millones de píxeles/12 millones de píxeles/20 millones de píxeles son opcionales.
	Resolución de la lente	10um/15um/18um/20um/25um, puede ser personalizado
	fuente de iluminación	Luz de color anulado estéreo multicanal, base RGB/RGBW/RGBR/RWBR bajo demanda, luz axial superior opcional.
Sistema informático	Sistema operativo	Windows 10, de 64 bits
	Monitoreo	22 pulgadas,16:10
	VGA	Construir en la tarjeta gráfica, (discreto gráfico opcional)
	Procesador	Intel E3 o del mismo nivel
	La GPU	No se puede optar
	Memoria RAM	16 GB
	Disco duro	1 TB, (SSD opcional)
El software	Lenguaje	Chino e Inglés
El software	Control de los derechos de acceso	Control de permisos de inicio de sesión de tres niveles para administrador, programador y operador
Sistema mecánico	Modo de movimiento e inspección	Automáticamente PCB dentro / fuera, dirección opcional L-R / R-L, motor paso a paso transporta PCB y ajusta el ancho de la pista, debajo de la pista de PCB, y XY servo motor conduce la cámara para tomar fotos.
	Ajuste de la vía	Automáticamente
	Modo fijo de las PCB	Dispositivo de luz automático
	Dimensión del PCB	5050mm ((Min) 500400mm ((Max), puede ser personalizado
	espesor de los PCB	0.3 ∼5.0 mm
	Peso de los PCB	Max: 3 kg
	Frente del PCB	3 mm, puede ser hecho a medida según la necesidad
	Plastificación de PCB	< 5 mm o 3% de la longitud diagonal del PCB
	Altura del componente del PCB	En la parte superior:35mm, en la parte inferior:35mm, ajustable, puede ser personalizado basado en Necesidad
	Sistema de conducción XY	Servomotor CA, tornillo de bolas de precisión
	Velocidad de movimiento XY	Se aplicarán las siguientes medidas:
	Precisión de posicionamiento en XY	¥8um
Parámetros generales	Dimensión de la máquina	Se aplicarán las siguientes medidas:
	El poder	con una frecuencia de transmisión de más de 100 kHz,1.5KW
	Altura del PCB desde el suelo	Las demás:
	Peso de la máquina	500 KG
	Comunicación con el dispositivo de la línea de producción	Esméa
	Presión del aire	0.4 - 0,8 Mpa, control eléctrico opcional para sustituir los requisitos de presión de aire
	Normas de seguridad	Norma de seguridad CE
	Temperatura y humedad del ambiente	10°35°C, 35°80% RH (sin condensar)
No se puede optar	Estación de mantenimiento, sistema de programación fuera de línea, servo SPC, sistema de código de barras, conexión MES.

Exposición de clientes

Certificación

Inspección óptica automática AOI PCB Máquina en línea Equipo del sistema 1

Contacto

Compañía	Shenzhen Honreal Technology CO., Ltd. y sus subsidiarias
Dirección	No15, calle Shangnan Hongma, calle Shajing, distrito Baoan, Shenzhen, provincia de Guangdong, China
Teléfono	+86755 2302 0279
Envía un fax.	+86 755 2330 6782
Código postal	518125
Skype/Whatsapp/Wechat y otras aplicaciones	+8613715227009
El correo electrónico:	Monica@szhonreal.com, por su parte. No puedo creerlo. Rain@szhonreal.com (en inglés)
