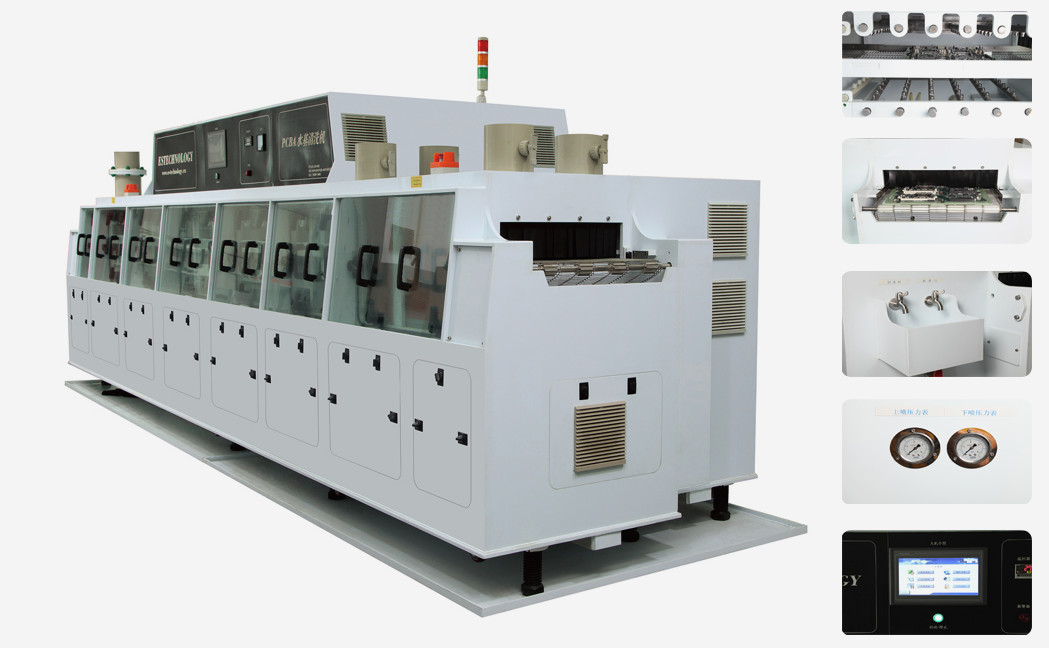

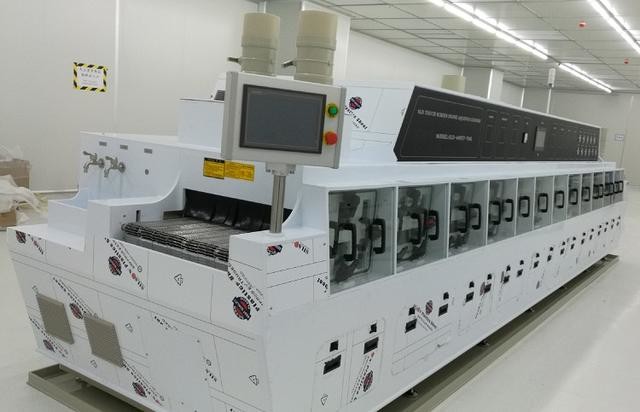

Sección de limpieza química Equipo de limpieza SMT Material de PP resistente a la corrosión

1Descripción completa de la máquina:

• Toda la máquina está hecha de placa de PP importada de Taiwán, con un aspecto hermoso.
• Basándose en las buenas características químicas del cartón de PP, la máquina puede adaptarse al agente de limpieza alcalino y al agente de limpieza ácido, y no hay límite sobre qué agente de limpieza usar.La resistencia ácida y alcalina es mucho mejor que la máquina de limpieza hecha de acero inoxidable ordinario.
• Basándose en la buena resistencia a la oxidación del material PP, la apariencia y el interior de la máquina siguen siendo nuevos incluso después de años de uso.
• Todas las placas de PP son procesadas por CNC.
• La parte inferior de todos los tanques está soldada con tres capas de refuerzo para garantizar que no haya fugas.
• El bastidor del marco es un bastidor de acero espeso, envuelto en placa de PP. Mientras que el material de PP asegura las propiedades químicas, el bastidor de acero asegura la resistencia de la máquina.
• Boquilla en forma de abanico de acero inoxidable 316 personalizada
• Sistema de recuperación de condensado en la sección química (opcional)

2Proceso de limpieza
1.Módulo de limpieza química
1.1.Sección de preliminación o aislamiento químico
Conecte agua o agente de limpieza DI al producto para la limpieza preliminar por pulverización, después de la limpieza la solución de agua fluye de nuevo al tanque químico o descarga directa.
Función: Lavar los grandes contaminantes en la superficie del tablero, como la bola de soldadura, el polvo, etc. El sistema de filtración se utiliza para evitar el gran flujo de contaminación en el tanque de agua para bloquear la bomba.
1.2.Limpieza del ciclo químico
Limpie ambos lados del PCBA bombeando agua del tanque de solvente y luego devuelva el agua al tanque de solvente o descargue directamente.La limpieza química también se divide en limpieza química 1 y limpieza química 2.
Función: descomposición química, tensión interna del flujo de descomposición y separación del flujo de la superficie del PCBA mediante pulverización a presión de agua.
1.3.corta del viento aislamiento
Limpie y corte con aire la superficie de la placa PCBA mediante la boquilla y el cuchillo de aire de mezcla para asegurarse de que la placa PCBA no lleve agua y disolvente al siguiente tanque de lavado.
Función: evitar que el depósito de agua del DI contamine el depósito de lavado.
2.Módulo de enjuague de DI
2.1DI enjuague previo ((lavado reciclado)
Conecte agua DI al producto para la limpieza preliminar por pulverización, y el agua volverá a fluir al depósito de DI de preenjuague después de la limpieza.
Función: eliminar el residuo de agente de limpieza en la superficie del tablero para reducir el agente de limpieza en la sección de enjuague del DI y contaminar el depósito de agua del DI.
2.2 Aislamiento por corte de viento
La superficie de la placa PCBA se corta con un cuchillo de aire para eliminar la mayor parte del residuo de agua de la superficie y garantizar que no se lleve agua DI en la superficie de la placa PCBA a la sección de secado.
2.3.DI enjuague por ciclo de agua
Limpie ambos lados del PCBA bombeando agua del tanque de DI y el agua regresará al tanque de DI después de la limpieza.El enjuague del ciclo de agua de DI se divide en dos secciones: enjuague 1 y enjuague 2,cada uno con un depósito de agua.
Función: eliminar el flujo o los residuos químicos mediante presión de agua de rociado.
2.4Enjuague final
El generador de DI suministra directamente agua de DI a esta sección para el lavado final, después de lo cual el agua se descarga directamente o fluye en el tanque de DI.
Función: garantizar que el medio de limpieza cumple las normas.
3. corte final del viento aislamiento y secado
La superficie de la placa PCBA se corta con un cuchillo de aire para eliminar la mayor parte del residuo de agua de la superficie y garantizar que no se lleve agua DI en la superficie de la placa PCBA a la sección de secado.
Función: evitar que el agua de DI entre en la sección de secado por aire caliente, para no afectar al efecto de secado por aire.
3.1.Corte final por viento aislante (secado con aire frío).
3.2.Seca con aire caliente.
3.3Seca al aire frío.

3- Parámetros técnicos

4.Producto Las características

1El el principal control panel

• Muestra la presión de limpieza química, la presión de enjuague, la presión del agua de DI, etc.
• Equipado con varios instrumentos, incluido un amperiómetro, un medidor de resistencia del agua desionizada (opcional), el pH del agua desionizada (opcional), etc.

Indicador de presión

2Sistema de control por pantalla táctil

• Plataforma de operación con pantalla táctil.
• Protección con contraseña de parámetros del sistema.
• El funcionamiento sencillo de la interfaz amigable hombre-máquina.
• Sistema de alarma y advertencia de fallas.
• Función de protección de los límites: cuando el dispositivo exceda el valor límite, se mostrará en la pantalla táctil y se emitirá una alarma.
• Faro de advertencia de tres colores.
• Control PLC de Omron y componentes de control electrónico de marca importados.
• Plataforma de operación con pantalla táctil.
• La entrada está equipada con un sensor fotoeléctrico, que puede activar/apagar automáticamente el equipo.

Interfaz de pantalla táctilCaja de control eléctrico (SPL de Omron)

3Sistema de transporte de malla de acero inoxidable o sistema de transporte en cadena

• Cinturón de malla de acero inoxidable 316L o cadena transportadora, resistencia a la corrosión.
• Regulación de velocidad sin pasos, ajustable entre 10 y 1000 mm/min.
• La entrada tiene el sensor fotoeléctrico, puede contar la cantidad del producto.
• Adopte el concepto de diseño de ahorro de energía y protección del medio ambiente, puede adoptar la función de arranque por inducción.

banda de malla de acero inoxidable con sensor fotoeléctrico

4. tubo de oración y boquilla de pulverización

• La sección de limpieza química utiliza una boquilla y un tubo de acero inoxidable 316L, resistente a la corrosión.
• La sección de enjuague de DI adopta una boquilla y un tubo de poliéster con ángulo ajustable.
• Ángulo de la boquilla ajustable, fácil de desmontar.
• Adopte la pulverización de presión media y baja con diseño de flujo grande.

Filtro de inyección y tubo

5El sistema de filtración

• Adoptar el diseño de filtración secundaria.
• La filtración primaria adopta el diseño de dibujo, que es fácil de mantener y filtra principalmente los contaminantes de materiales grandes.
• La entrada de succión de la bomba de agua adopta una filtración secundaria para garantizar que el agua o el líquido de limpieza bombeado por la bomba no traigan contaminantes a la superficie del producto.

6- Sistema de tuberías

• Las tuberías están hechas de material PP. Todas las válvulas y tuberías son de la marca Taiwan Sanli.
• Hay una válvula en cada interfaz.
• Se adopta una conexión rápida flexible para facilitar el mantenimiento.
• La presión de cada tubo de boquilla es ajustable.
• Adoptar un diseño de doble acristalamiento, aislamiento térmico y aislamiento acústico convenientes, ahorro de energía y protección del medio ambiente.
• Diseño de ventana grande, se puede observar la limpieza del producto.
• El vidrio adopta un diseño de carga y descarga rápida para un fácil mantenimiento.

Sistema de tuberías de algodón de puerta absorbente del sonido
