Características:

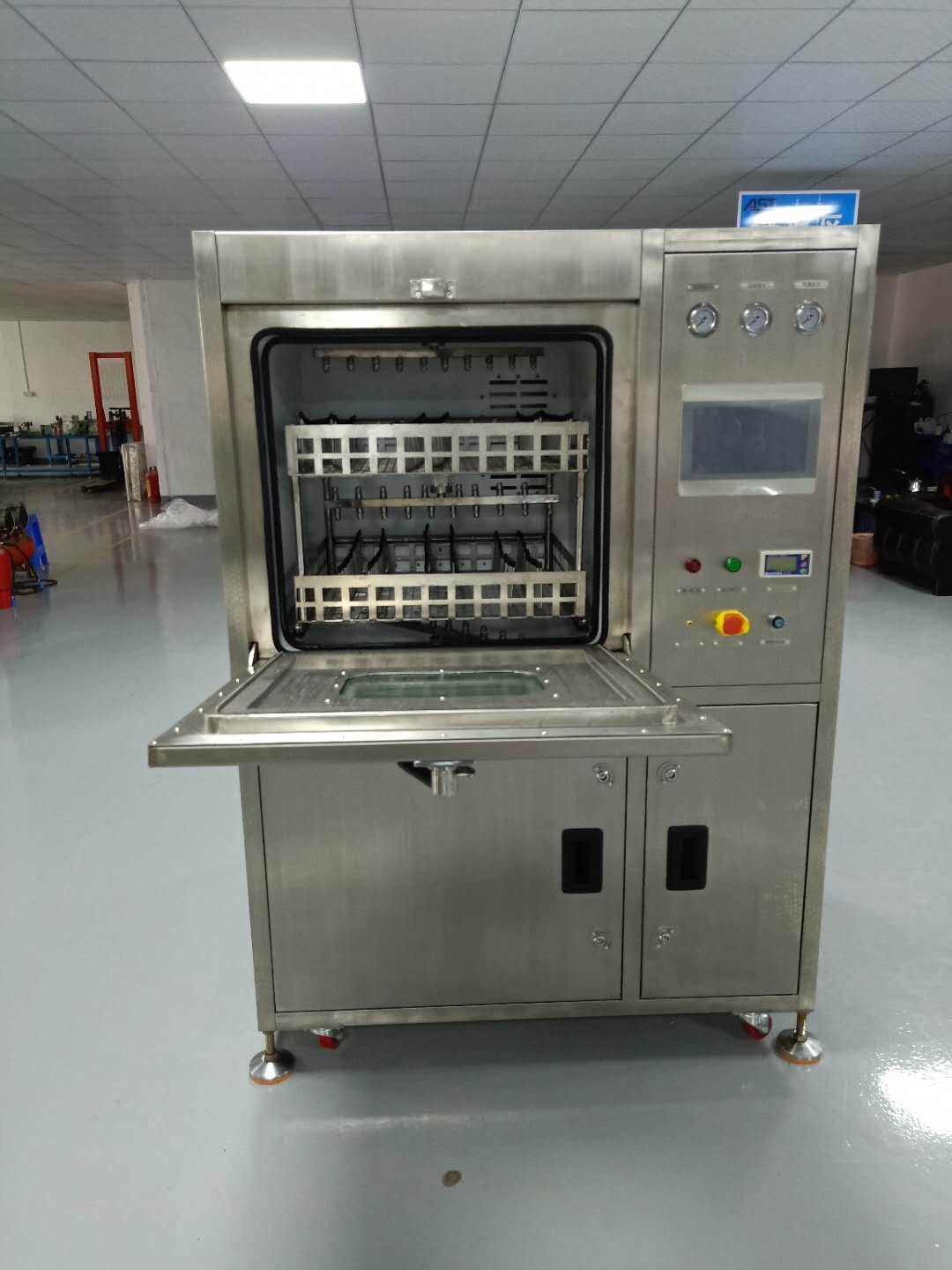

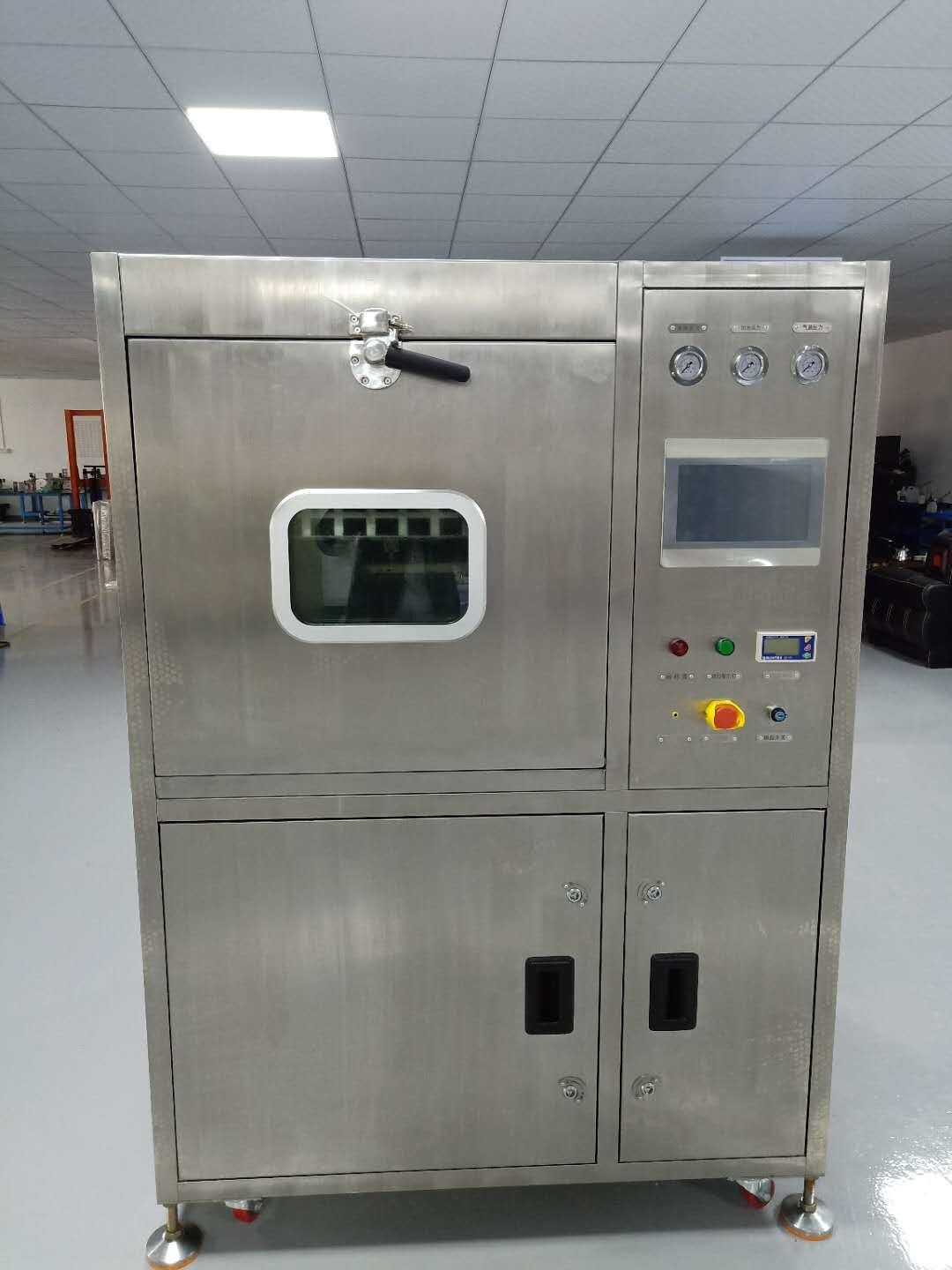

1. todo el proceso visible: el proceso de limpieza se puede ver a través de la ventana delantera y la luz LED.
2. modo de limpieza automática: limpieza, enjuague, proceso seco puede completar en un gabinete y máquina compacta.
3. el diseño más científico de la boquilla: el uso de la distribución incremental izquierda y derecha --- para mejorar la eficiencia de la limpieza,La distribución de la luxación superior e inferior - resolver completamente la limpieza de la zona ciega;
4. el diseño regulable de la presión de la boquilla: para resolver el pequeño y ligero problema de PCBA en el rociador de alta presión en condiciones de colisión, salpicaduras;
5. el sistema de calefacción del tanque de dilución estándar: mejora en gran medida la eficiencia de la limpieza.
6. un sistema de limpieza integral: para SMT; THT PCBA después de soldar la superficie de la resina residual, flujo soluble en agua,No limpio flujo / pasta de soldadura y otros contaminantes orgánicos e inorgánicos para una limpieza exhaustiva y eficaz;
7. dilución de limpieza conveniente para añadir: puede añadirse manualmente, pero también mediante el ajuste de la relación (5% a 25%) automáticamente con agua DI y líquido químico (opcional);
8- Tanque temporal y sistema de calefacción auxiliar: se utiliza un tanque temporal para almacenar el agua diluida y el agua de DI.
Durante el proceso de limpieza, la bomba de aire absorbe la forma de dilución de dilución de bronceado y enviar al tanque temporal, luego la bomba de lavado absorbe la dilución del tanque temporal para limpiar PCBA.la bomba de aire absorbe la dilución del tanque temporal y la envía de nuevo al tanque de dilución.
Durante el proceso de enjuague, la bomba de aire absorbe el agua DI de la máquina de producción de agua DI y la envía al tanque temporal, cada vez que después del enjuague, el agua DI se descarga del tanque temporal.El agua de enjuague se puede calentar según sea necesario;
9- Bajos costes de funcionamiento: el filtro incorporado hace que la dilución se utilice repetidamente.soplar el detergente residual fuera de la tubería y la bomba , que ahorran efectivamente el 50% de dilución.
10La función de compensación de la concentración líquida:la concentración de dilución será cada vez más baja después de un uso repetido, lo que afectará al efecto de limpieza y la eficiencia de limpieza del PCBA, en este momento, es necesario añadir un poco de líquido concentrado al tanque de dilución para compensar la concentración de dilución.la concentración líquida de adición puede ajustarse según la situación real.
Parámetros técnicos:
| Contenido | Parámetro |
| Número de modelo | Se trata de la HR-Q6. |

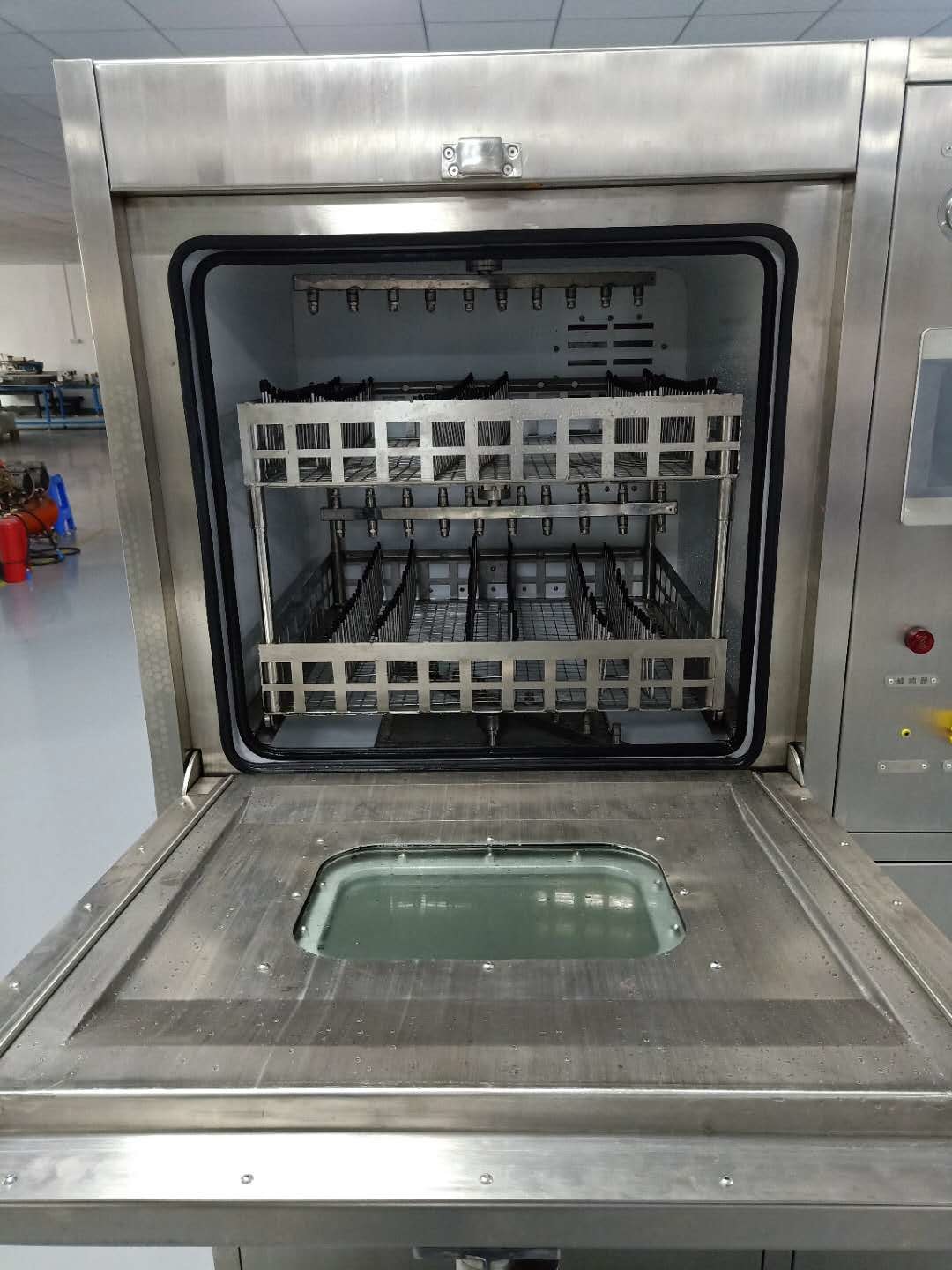

| Tamaño de la zona limpia | L610*W560*H160mm 2 capas |
| Capacidad del tanque de concentración | 30 litros |
| Capacidad del tanque de dilución | 70 litros |
| Capacidad del tanque de pulverización | 17-23L |
| Potencia del calentador de pulverización | 6KW |
| Tiempo de limpieza | 0 ~ 99 minutos (ajustable) |
| Temperatura de limpieza (líquido) | Temperatura ambiente ~ 75°C (ajustable) |
| Tiempo de enjuague | 1 minuto/tiempo ((1-59 veces/ajustable) |
| Temperatura del enjuague ((agua con DI) | Temperatura ambiente ~ 75 °C (ajustable) |
| Tiempo de secado | 0~99 minutos/ (ajustable) |
| Rango de vigilancia de la resistividad | 0~18M |
| Potencia del calentador del depósito de disolvente | 9KW |
| Temperatura de secado | Temperatura ambiente ~ 99 °C/ (ajustable) |
| Potencia del calentador de secado/KW | 6KW |
| Presión de inyección | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Filtro de grado químico |
0.22μm (partículas de filtro: pasta de soldadura, resina, flujo y contaminantes) |
| Di filtro de agua | Interfaz de tipo de unión rápida de 1 pulgada |
| Puerto de descarga de productos químicos | Interfaz de tipo de unión rápida de 1 pulgada |
| Medidor de presión en tiempo real | 3 PCS (boquilla/agua de DI/residuos) |
| Bombas de rociado horizontales | 5.5KW |
| Tamaño del puerto de escape | Se aplicará el método de ensayo de la prueba de la velocidad. |
| Fuente de energía; aire | AC380V 50HZ 65A/0,45MPa ~ 0,75MPa |
| Peso neto | Cuatrocientos kilos |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Shenzhen Honreal Technology Co., Ltd. y sus subsidiariasEs una empresa nacional de alta tecnología, especializada en investigación y desarrollo de equipos SMT, producción, ventas. Servicios para las 500 principales empresas electrónicas del mundo.El capital social de la empresa es de 5 millonesDesde la creación de la empresa, Honreal ha insistido en el desarrollo de la tecnología como su núcleo, la calidad como su supervivencia, la investigación y el desarrollo independientes y la innovación continua.Después de esfuerzos continuos, tiene una serie de patentes de invenciones de alta tecnología.
P1: ¿Cuál es el tiempo de ciclo deSe trata de la HR-Q6.¿La máquina de limpieza por lotes?
R1: Total de 30 a 45 minutos. Lavar 10 minutos + enjuagar 10 minutos + secar 10 a 25 minutos.
P2: En qué líquido se puede utilizarSe trata de la HR-Q6.¿Para limpiar el PCBA?
A2: Limpieza con líquido de limpieza de PCBA a base de agua, enjuague con agua DI.
P3: ¿Tiene muchas pcbas puedeSe trata de la HR-Q6.limpio en un ciclo?
A3: L200 * W100mm tamaño PCBA por ejemplo, puede limpiar 30 ~ 40pcs.
P4: ¿Los PCBA necesitan hornearse después del proceso de lavado, enjuague y secado en la máquina?
A4: Claro, los PCBA después de limpiar necesitan poner en el horno eléctrico y hornear durante 2 horas a 100 ~ 110 ° C o 4 horas a 80 ~ 90 ° C para hacer que el PCBA esté totalmente seco.
