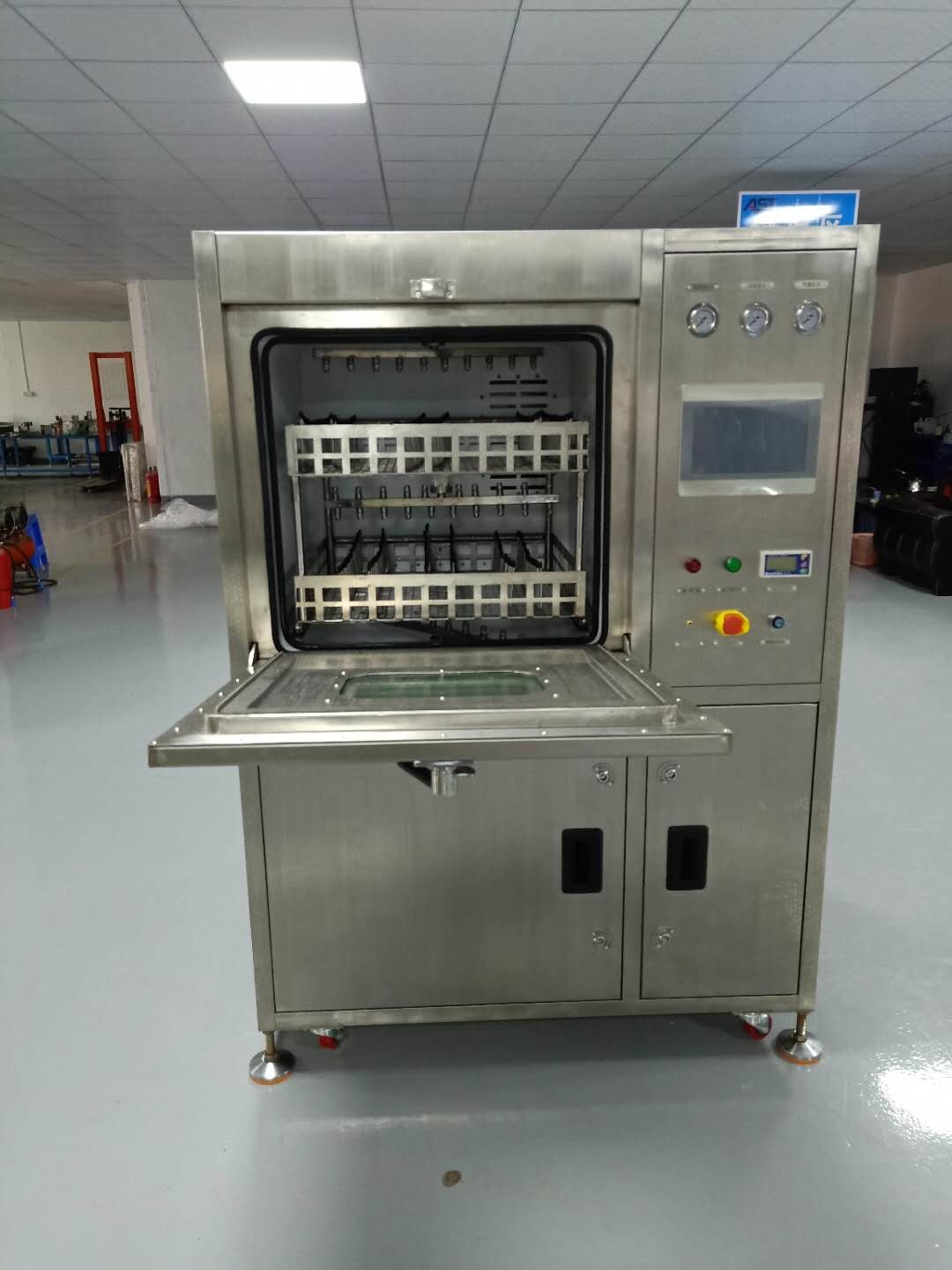

Máquina de limpieza de PCB automática profesional de alta calidad
Características:
1- un sistema de limpieza integral: la superficie de los residuos de materia orgánica y sustancias inorgánicas del producto para una limpieza exhaustiva y eficaz;
2. Modo de limpieza automática: en una sala limpia para completar la limpieza, enjuague, secado todos los procesos, pequeño tamaño compacto;

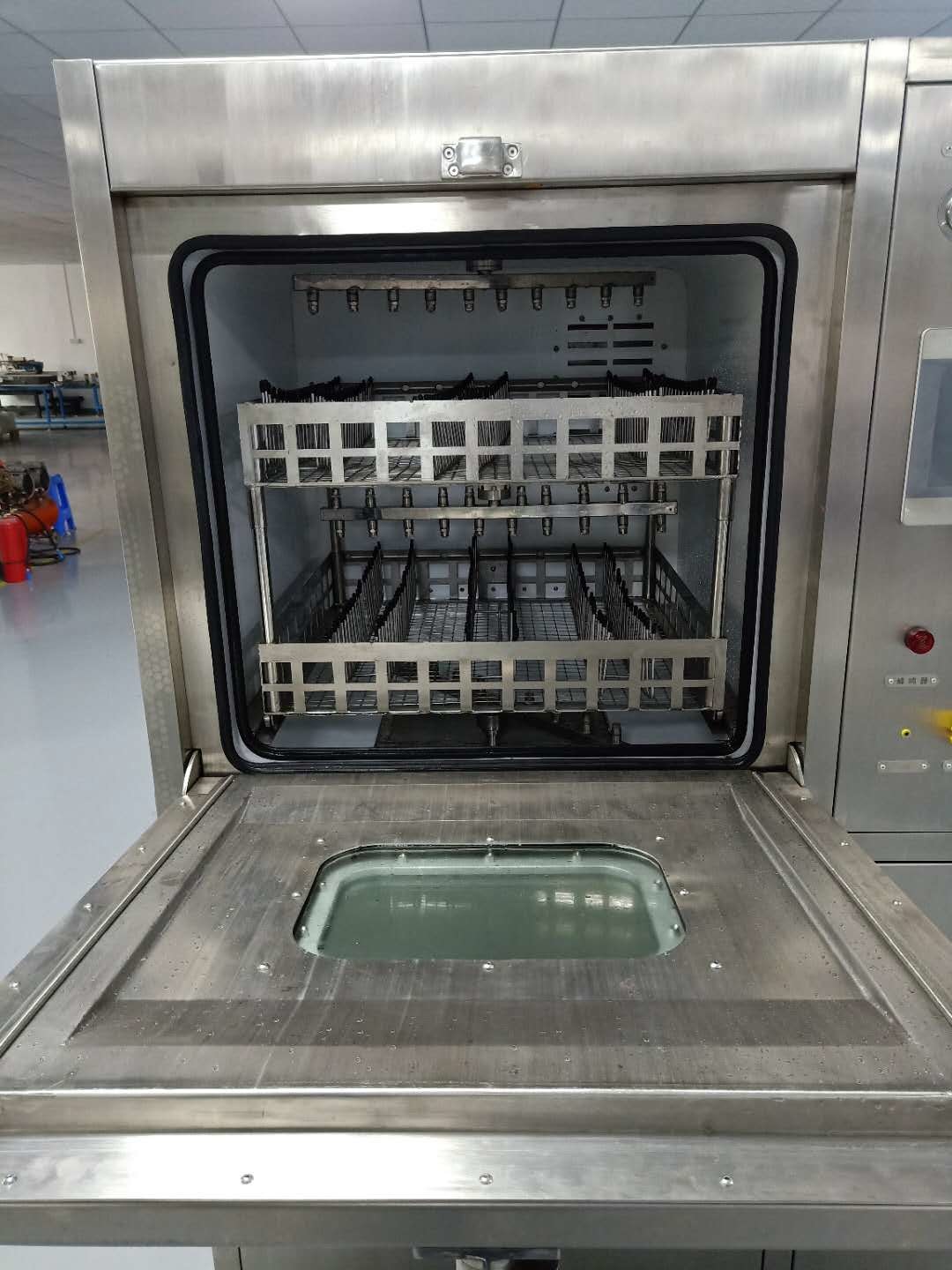

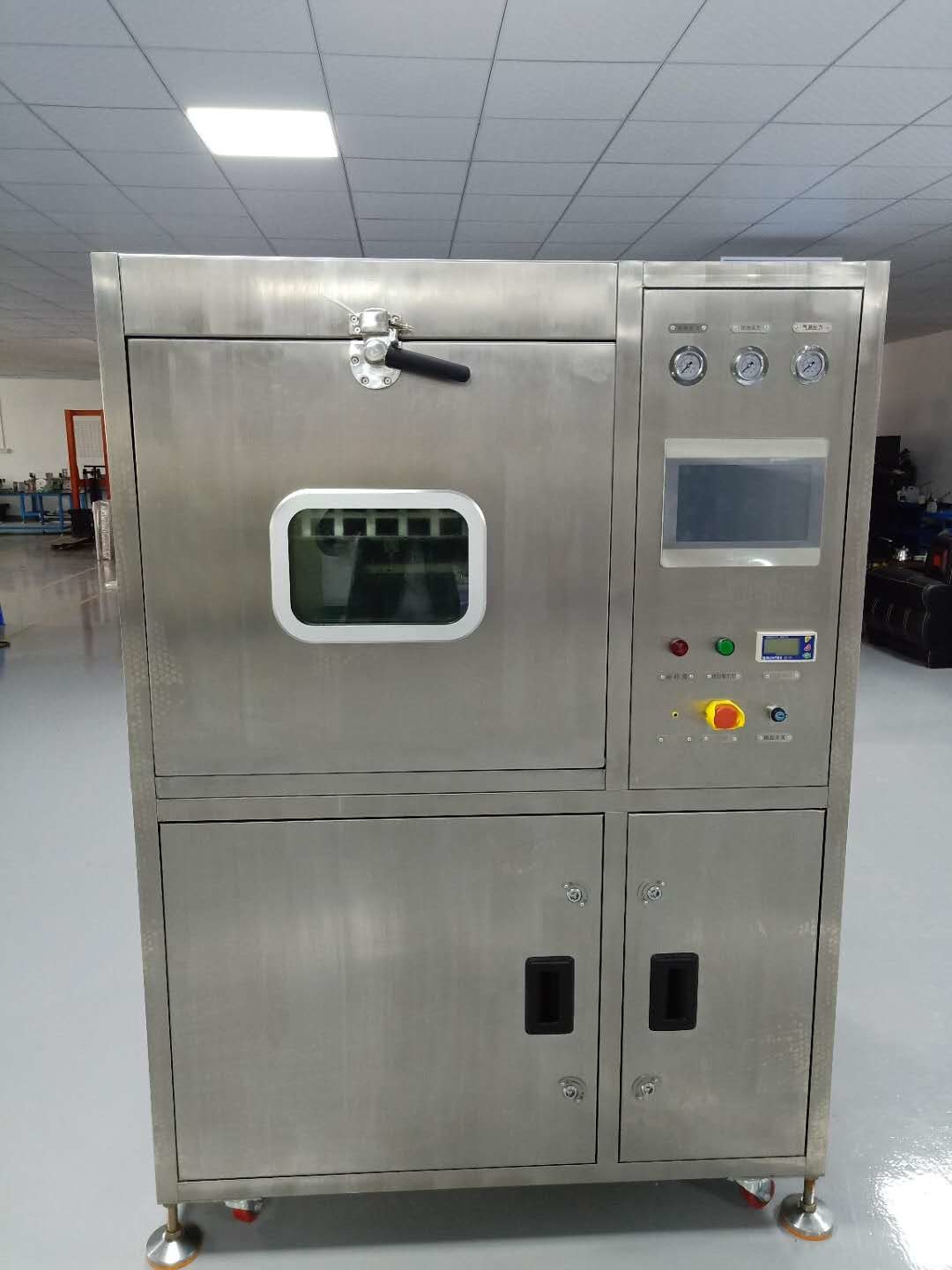

3. Todo el proceso de visualización: sala de pulverización con una ventana visual, e instalar una iluminación LED, proceso de limpieza a simple vista;
Parámetros técnicos:
| contenido | Parámetro |
| Número de modelo | Se trata de la HR-Q6. |
| Tamaño de la zona limpia | L610*W560*H160mm 2 capas |
| Capacidad del tanque de concentración | 30 litros |
| Capacidad del tanque de dilución | 70 litros |
| Capacidad del tanque de pulverización | 17-23L |
| Potencia del calentador de pulverización | 6KW |
| Tiempo de limpieza | 0 ~ 99 minutos (ajustable) |
| Temperatura de limpieza (líquido) | Temperatura ambiente ~ 75°C (ajustable) |
| Tiempo de enjuague | 1 minuto/tiempo ((1-59 veces/ajustable) |
| Temperatura del enjuague ((agua con DI) | Temperatura ambiente ~ 75 °C (ajustable) |
| Tiempo de secado | 0~99 minutos/ (ajustable) |
| Rango de vigilancia de la resistividad | 0~18M |
| Potencia del calentador del depósito de disolvente | 9KW |
| Temperatura de secado | Temperatura ambiente ~ 99 °C/ (ajustable) |
| Potencia del calentador de secado/KW | 6KW |
| Presión de inyección | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Filtro de grado químico |
0.22μm (partículas de filtro: pasta de soldadura, resina, flujo y contaminantes) |
| Di filtro de agua | Interfaz de tipo de unión rápida de 1 pulgada |
| Puerto de descarga de productos químicos | Interfaz de tipo de unión rápida de 1 pulgada |
| Medidor de presión en tiempo real | 3 PCS (boquilla/agua de DI/residuos) |
| Bombas de rociado horizontales | 5.5KW |
| Tamaño del puerto de escape | Se aplicará el método de ensayo de la prueba de la velocidad. |
| Fuente de energía; aire | AC380V 50HZ 65A/0,45MPa ~ 0,75MPa |
| Peso neto | Cuatrocientos kilos |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Shenzhen Honreal Technology Co., Ltd. es una empresa nacional de alta tecnología respetada, dedicada a la investigación, desarrollo, producción y ventas de equipos SMT.Estamos orgullosos de servir a las 500 empresas de electrónica más importantes del mundo.Con un capital registrado de 5 millones, nuestra empresa cuenta con un equipo técnico experimentado y posee capacidades excepcionales en innovación técnica.Nuestro objetivo a largo plazo es establecer una mejor cadena de suministro de productos y equipo de servicioAl dar prioridad a nuestros clientes y comprender sus necesidades, nos esforzamos por ofrecer servicios valiosos que superan las expectativas.
P1: ¿Cuál es el tiempo de ciclo deSe trata de la HR-Q6.¿La máquina de limpieza por lotes?
R1: Total de 30 a 45 minutos. Lavar 10 minutos + enjuagar 10 minutos + secar 10 a 25 minutos.
P2: En qué líquido se puede utilizarSe trata de la HR-Q6.¿Para limpiar el PCBA?
A2: Limpieza con líquido de limpieza de PCBA a base de agua, enjuague con agua DI.
P3: ¿Tiene muchas pcbas puedeSe trata de la HR-Q6.limpio en un ciclo?
A3: L200 * W100mm tamaño PCBA por ejemplo, puede limpiar 30 ~ 40pcs.
P4: ¿Los PCBA necesitan hornearse después del proceso de lavado, enjuague y secado en la máquina?
A4: Claro, los PCBA después de limpiar necesitan poner en el horno eléctrico y hornear durante 2 horas a 100 ~ 110 ° C o 4 horas a 80 ~ 90 ° C para hacer que el PCBA esté totalmente seco.
Comparación de imágenes antes de limpiar y después de limpiar:
