Resumen de las actividades
Cuando se limpian las placas de circuito impreso ensambladas, también conocidas como limpieza PCBA,El objetivo principal es eliminar los residuos de resina y flujo de las tablas y híbridos poblados, así como los residuos relacionados con la producción creados por la manipulación.

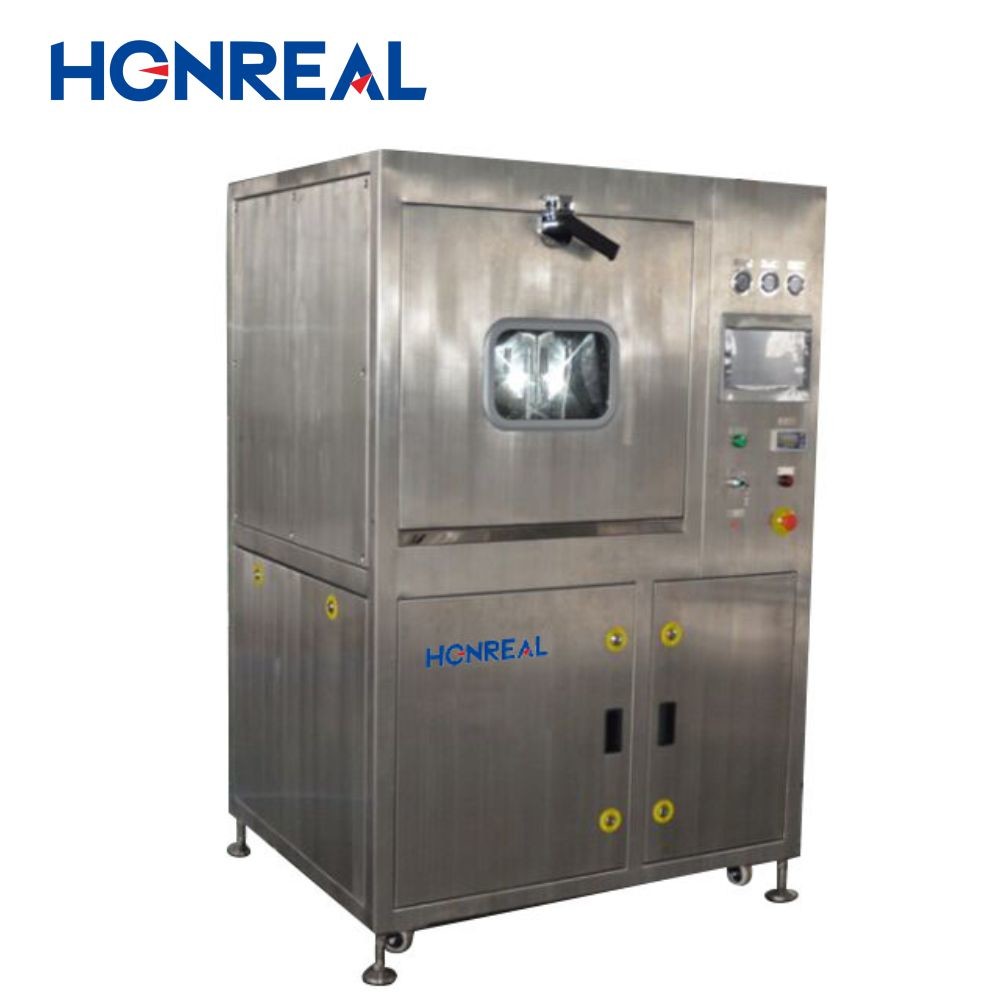

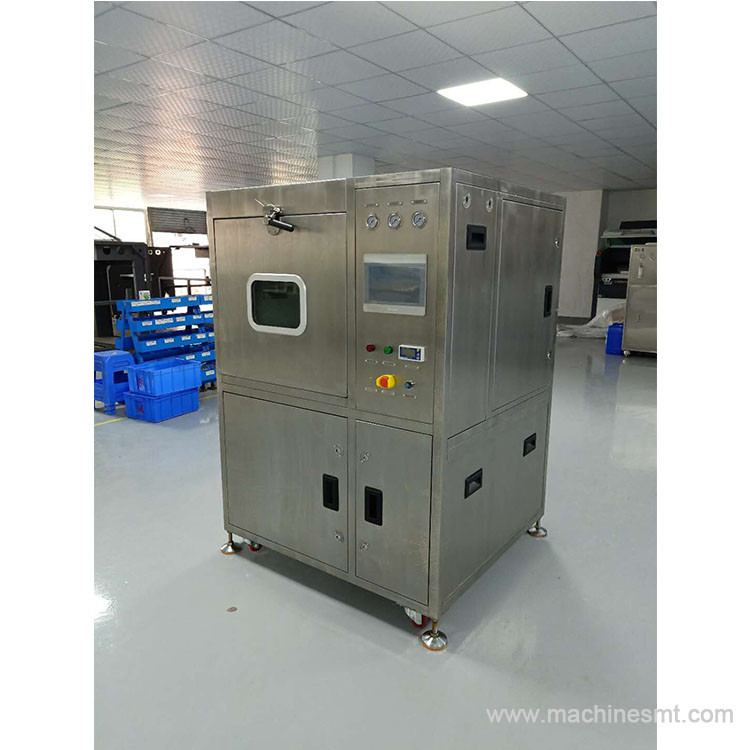

La máquina HR-Q6 se utiliza con agua deionizadora, aproximadamente 30~60L/min y una presión de ≤0,4Mpa. La máquina funciona bien tanto en soldadoras a base de plomo (eutéticas) como sin plomo.
Puede ser utilizado para SMT, agujero a través, y ensamblajes de tecnología mixta.residuos de componentes creados durante el montaje.
Parámetros técnicos:
| contenido | Parámetro |
| Número de modelo | Se trata de la HR-Q6. |
| Tamaño de la zona limpia | L610*W560*H160mm 2 capas |
| Capacidad del tanque de concentración | 30 litros |
| Capacidad del tanque de dilución | 70 litros |
| Capacidad del tanque de pulverización | 17-23L |
| Potencia del calentador de pulverización | 6KW |
| Tiempo de limpieza | 0 ~ 99 minutos (ajustable) |
| Temperatura de limpieza (líquido) | Temperatura ambiente ~ 75°C (ajustable) |
| Tiempo de enjuague | 1 minuto/tiempo ((1-59 veces/ajustable) |
| Temperatura del enjuague ((agua con DI) | Temperatura ambiente ~ 75 °C (ajustable) |
| Tiempo de secado | 0~99 minutos/ (ajustable) |
| Rango de vigilancia de la resistividad | 0~18M |
| Potencia del calentador del depósito de disolvente | 9KW |
| Temperatura de secado | Temperatura ambiente ~ 99 °C/ (ajustable) |
| Potencia del calentador de secado/KW | 6KW |
| Presión de inyección | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Filtro de grado químico |
0.22μm (partículas de filtro: pasta de soldadura, resina, flujo y contaminantes) |
| Di filtro de agua | Interfaz de tipo de unión rápida de 1 pulgada |
| Puerto de descarga de productos químicos | Interfaz de tipo de unión rápida de 1 pulgada |
| Medidor de presión en tiempo real | 3 PCS (boquilla/agua de DI/residuos) |
| Bombas de rociado horizontales | 5.5KW |
| Tamaño del puerto de escape | Se aplicará el método de ensayo de la prueba de la velocidad. |
| Fuente de energía; aire | AC380V 50HZ 65A/0,45MPa ~ 0,75MPa |
| Peso neto | Cuatrocientos kilos |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Shenzhen Honreal Technology Co., Ltd. es reconocida como una empresa nacional de alta tecnología, centrada en la investigación, desarrollo, producción y ventas de equipos SMT.Proporciona servicios a las principales empresas electrónicas del mundoDesde sus inicios, Honreal se ha mantenido comprometida con el avance tecnológico,Considerando que la calidad es vital para su existenciaLa empresa hace hincapié en la investigación y el desarrollo independientes, persiguiendo sin descanso la innovación.
P1: ¿Cuál es el tiempo de ciclo deSe trata de la HR-Q6.¿La máquina de limpieza por lotes?
R1: Total de 30 a 45 minutos. Lavar 10 minutos + enjuagar 10 minutos + secar 10 a 25 minutos.
P2: En qué líquido se puede utilizarSe trata de la HR-Q6.¿Para limpiar el PCBA?
A2: Limpieza con líquido de limpieza de PCBA a base de agua, enjuague con agua DI.
P3: ¿Tiene muchas pcbas puedeSe trata de la HR-Q6.limpio en un ciclo?
A3: L200 * W100mm tamaño PCBA por ejemplo, puede limpiar 30 ~ 40pcs.
P4: ¿Los PCBA necesitan hornearse después del proceso de lavado, enjuague y secado en la máquina?
A4: Claro, los PCBA después de limpiar necesitan poner en el horno eléctrico y hornear durante 2 horas a 100 ~ 110 ° C o 4 horas a 80 ~ 90 ° C para hacer que el PCBA esté totalmente seco.
Comparación de imágenes antes de limpiar y después de limpiar:
