Características:

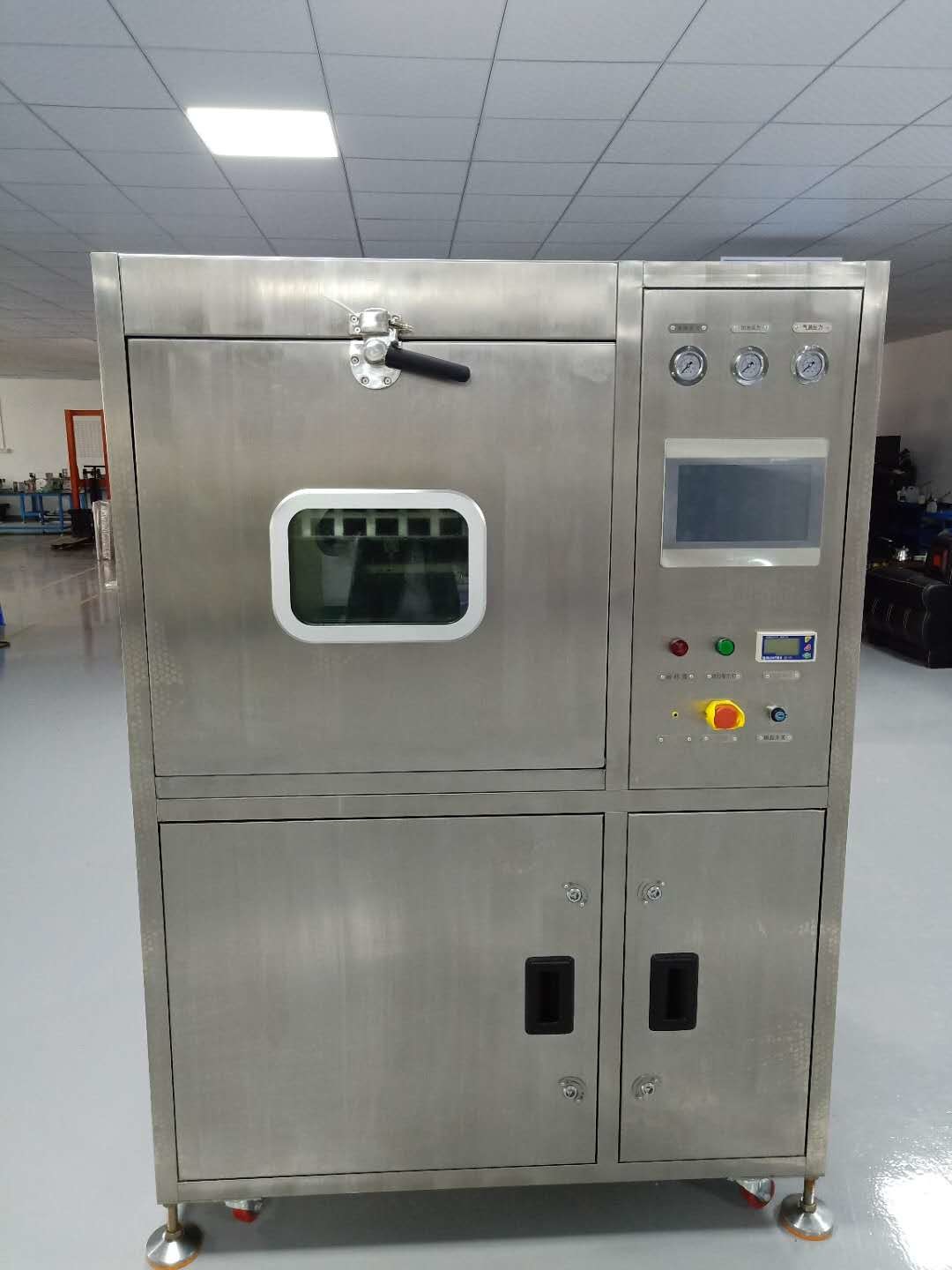

1Visualización de todo el proceso: Sala de limpieza equipada con ventana visual y 2 luces LED, el proceso de limpieza es claro a simple vista.

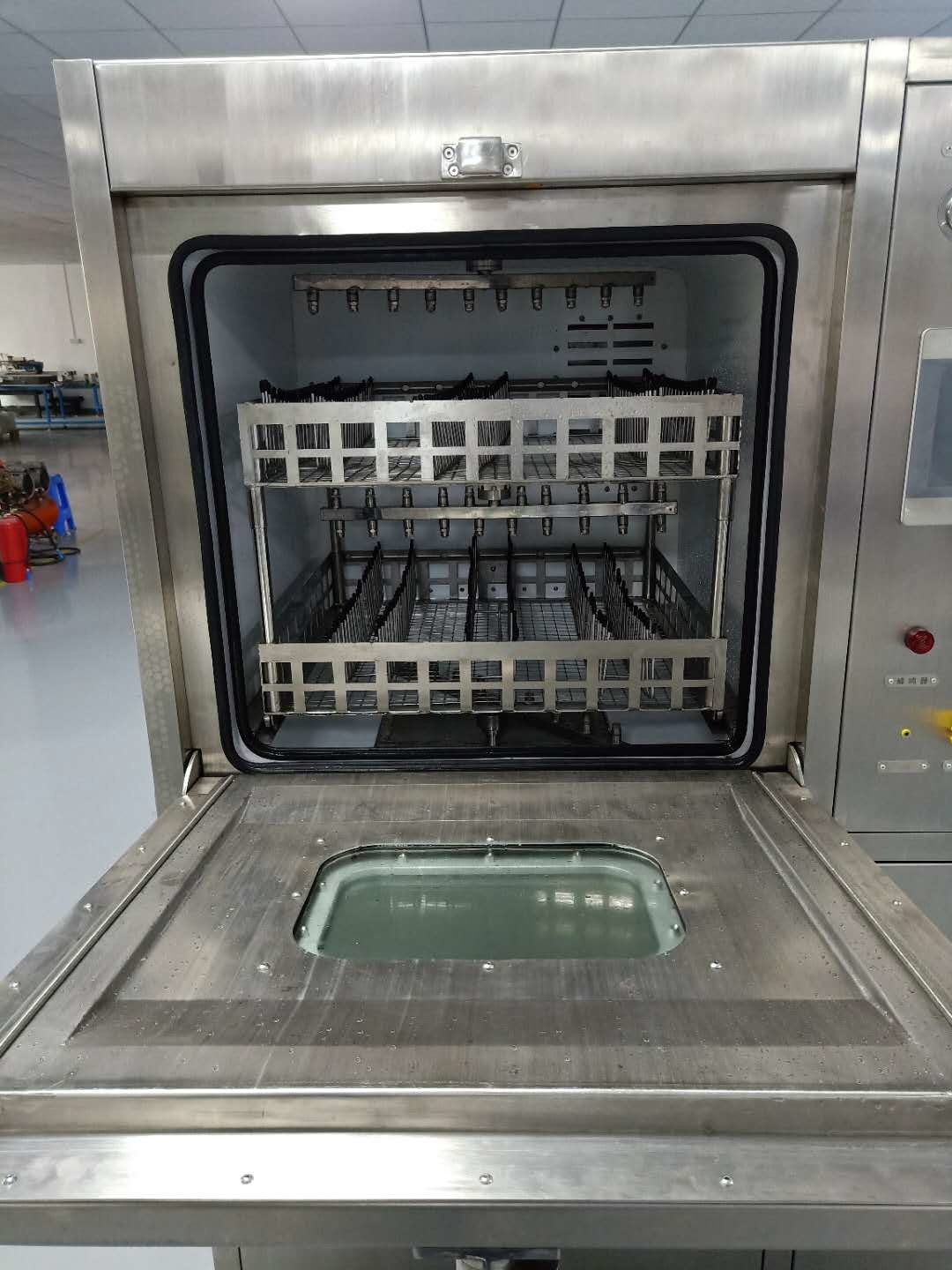

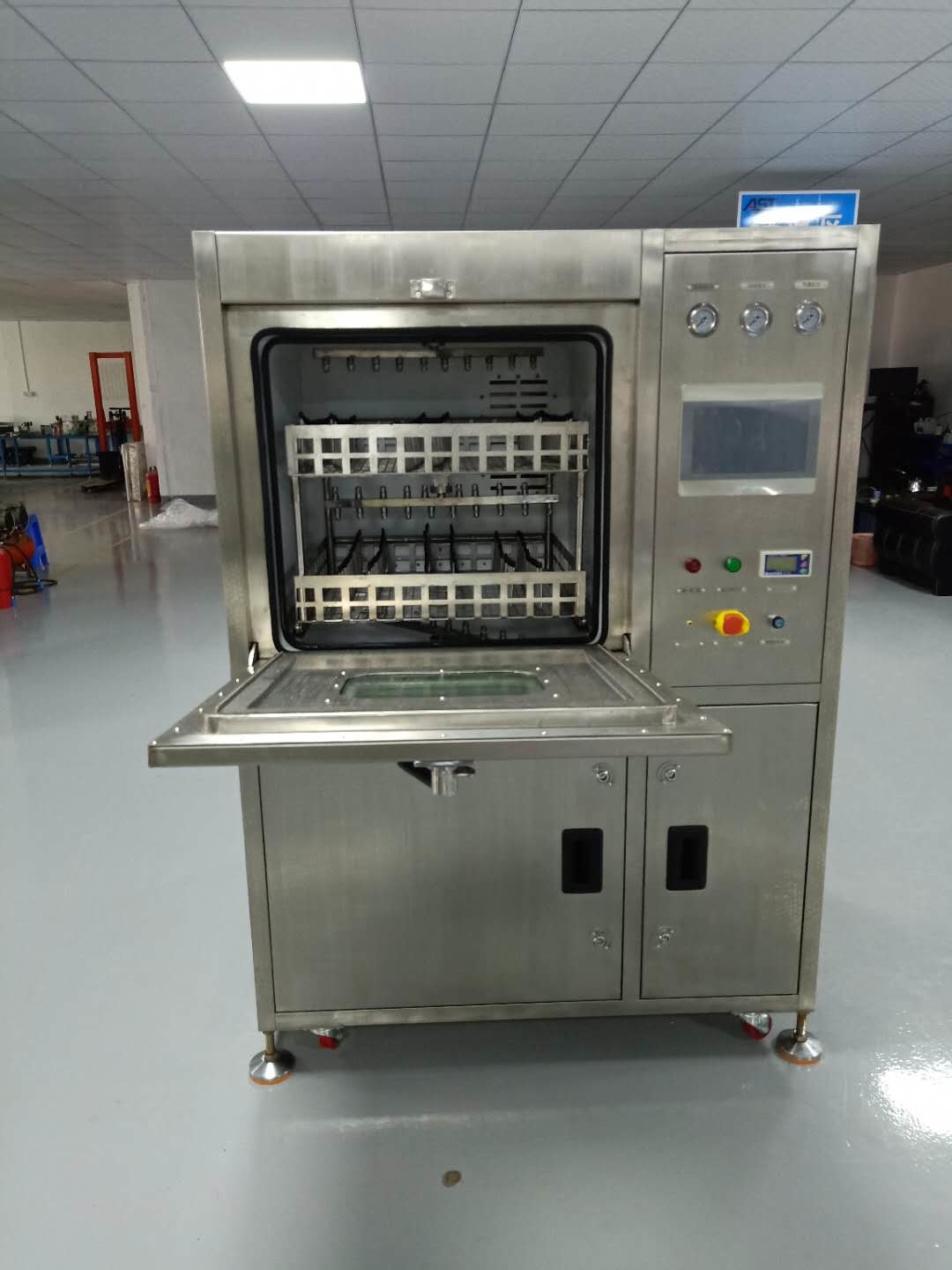

2.Las canastas de limpieza más grandes del mundo:610mm(L) ×560mm(W) ×100mm(H) 2 capas, Cumplir con tamaños más grandes de PCBA y una mayor producción de limpieza.
3.El diseño de boquilla más científico ((patente ): Aumentar las boquillas de izquierda a derecha, Mejorar la eficiencia de limpieza, Distribución de boquillas hacia arriba y hacia abajo, resolver completamente el área limpia ciega
4Diseño ajustable de la presión de la boquilla: solucionar el pequeño tamaño de PCBA en el proceso de limpieza mediante fumigación bajo colisión de alta presión, problema de salpicaduras
Con el sistema de calefacción de ranura de diluyentes estándar: mejora en gran medida la eficiencia de la limpieza.
5Interfaz de pantalla táctil: De acuerdo con diferentes modelos de PCBA establecidos con diferentes parámetros de proceso, se pueden almacenar programas de edición rápida y una variedad de parámetros de proceso diferentes, incluidos:temperatura del disolvente, tiempo de limpieza, tiempo/tiempo de enjuague, temperatura de enjuague, tiempo de secado, temperatura de secado, parámetros de control de la conductividad, etc.Puede establecer la autoridad de gestión de contraseñas.
6.Altos estándares de limpieza: La contaminación iónica cumple plenamente con la norma 610D IPC - clase I (menos de 1,5 ug/cm2)
7.Modo de adición de líquido conveniente: Puede unirse manualmente, también puede ajustarse de acuerdo con la proporción (5% ~ 25%) proporción automática de agua DI y líquido químico.
8.Sistema de limpieza integral: según la superficie del producto materia orgánica residual, materia inorgánica limpieza eficaz a fondo
Modo de limpieza automática: en un acabado interior limpio todo el proceso de limpieza, enjuague y secado, pequeño tamaño, estructura compacta
Parámetros técnicos:
| contenido | Parámetro |
| Número de modelo | Se trata de la HR-Q6. |
| Tamaño de la zona limpia | L610*W560*H160mm 2 capas |
| Capacidad del tanque de concentración | 30 litros |
| Capacidad del tanque de dilución | 70 litros |
| Capacidad del tanque de pulverización | 17-23L |
| Potencia del calentador de pulverización | 6KW |
| Tiempo de limpieza | 0 ~ 99 minutos (ajustable) |
| Temperatura de limpieza (líquido) | Temperatura ambiente ~ 75°C (ajustable) |
| Tiempo de enjuague | 1 minuto/tiempo ((1-59 veces/ajustable) |
| Temperatura del enjuague ((agua con DI) | Temperatura ambiente ~ 75 °C (ajustable) |
| Tiempo de secado | 0~99 minutos/ (ajustable) |
| Rango de vigilancia de la resistividad | 0~18M |
| Potencia del calentador del depósito de disolvente | 9KW |
| Temperatura de secado | Temperatura ambiente ~ 99 °C/ (ajustable) |
| Potencia del calentador de secado/KW | 6KW |
| Presión de inyección | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Filtro de grado químico |
0.22μm (partículas de filtro: pasta de soldadura, resina, flujo y contaminantes) |
| Di filtro de agua | Interfaz de tipo de unión rápida de 1 pulgada |
| Puerto de descarga de productos químicos | Interfaz de tipo de unión rápida de 1 pulgada |
| Medidor de presión en tiempo real | 3 PCS (boquilla/agua de DI/residuos) |
| Bombas de rociado horizontales | 5.5KW |
| Tamaño del puerto de escape | Se aplicará el método de ensayo de la prueba de la velocidad. |
| Fuente de energía; aire | AC380V 50HZ 65A/0,45MPa ~ 0,75MPa |
| Peso neto | Cuatrocientos kilos |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Shenzhen Honreal Technology Co., Ltd. y sus subsidiariasEs una empresa nacional de alta tecnología, especializada en investigación y desarrollo de equipos SMT, producción, ventas. Servicios para las 500 principales empresas electrónicas del mundo.El capital social de la empresa es de 5 millonesDesde la creación de la empresa, Honreal ha insistido en el desarrollo de la tecnología como su núcleo, la calidad como su supervivencia, la investigación y el desarrollo independientes y la innovación continua.Después de esfuerzos continuos, tiene una serie de patentes de invenciones de alta tecnología.
P1: ¿Cuál es el tiempo de ciclo deSe trata de la HR-Q6.¿La máquina de limpieza por lotes?
R1: Total de 30 a 45 minutos. Lavar 10 minutos + enjuagar 10 minutos + secar 10 a 25 minutos.
P2: En qué líquido se puede utilizarSe trata de la HR-Q6.¿Para limpiar el PCBA?
A2: Limpieza con líquido de limpieza de PCBA a base de agua, enjuague con agua DI.
P3: ¿Tiene muchas pcbas puedeSe trata de la HR-Q6.limpio en un ciclo?
A3: L200 * W100mm tamaño PCBA por ejemplo, puede limpiar 30 ~ 40pcs.
P4: ¿Los PCBA necesitan hornearse después del proceso de lavado, enjuague y secado en la máquina?
A4: Claro, los PCBA después de limpiar necesitan poner en el horno eléctrico y hornear durante 2 horas a 100 ~ 110 ° C o 4 horas a 80 ~ 90 ° C para hacer que el PCBA esté totalmente seco.
Comparación de imágenes antes de limpiar y después de limpiar:
