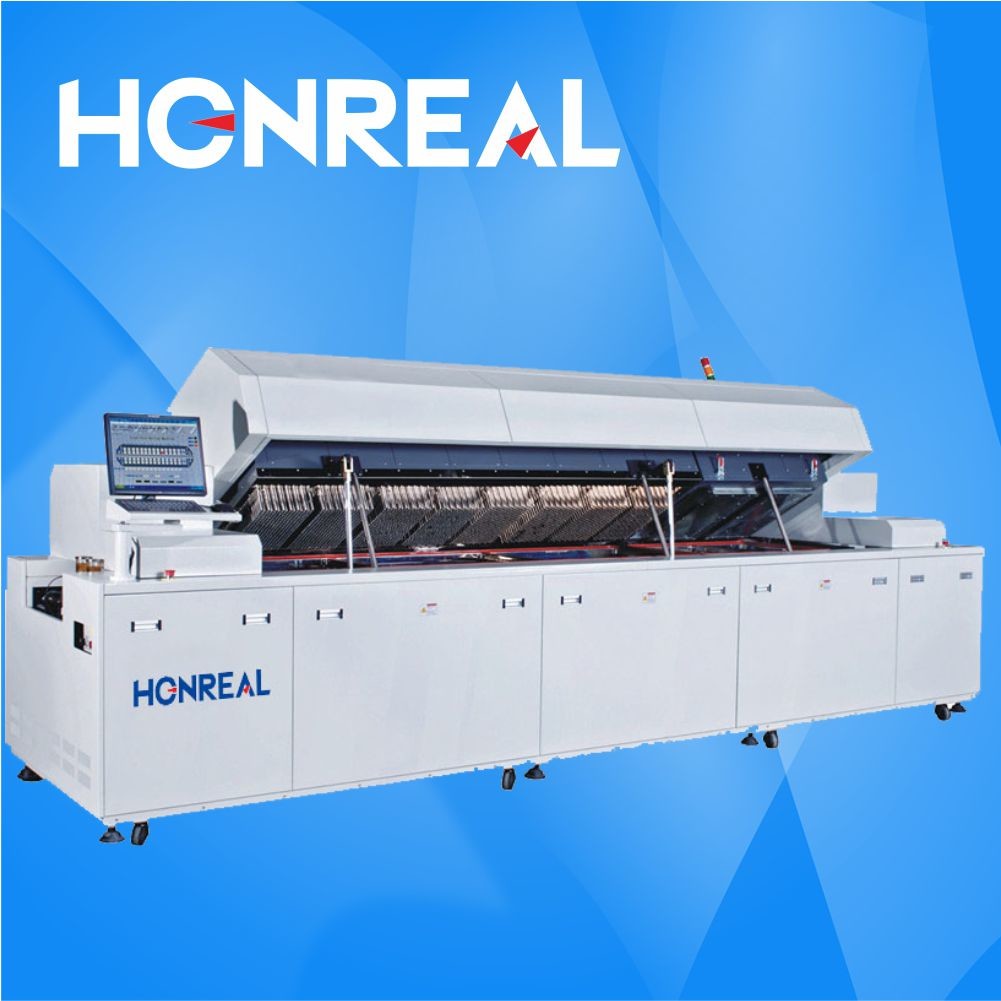

Name: Máquina de horno de reflujo SMT de 380V 50hz con túnel de calefacción de 3890 mm
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: Se trata de un documento de identificación.
Price: 16000 USD
Availability: InStock

Cantidad Mínima De Pedido:	1 juego
Precio:	Negociable
Embalaje Estándar:	WoodenCase
Período De Entrega:	15 DÍAS de trabajo
Método De Pago:	LC, T/T, Unión Occidental
Capacidad De Suministro:	100sets/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

HONREAL

Certificación

Número de modelo

Se trata de un documento de identificación.

Dimensiones:

L6300*1430*1530

Túnel de calefacción:

3890 mm

Tipo de componente:

Los paneles de una o dos caras, como los CSP, BGA, etc.

Las zonas constituyen:

Zonas de enfriamiento superiores 8, inferiores 8,2

Control de la temperatura:

Control de circuito cerrado PID, accionamiento SSR

Rango de temperatura:

Ambiente - 300 °C

Precisión de la temperatura:

℃ ±1

Fuente de alimentación:

3ø 380V

Altura de la cadena de transporte:

900±20mm

Anchura máxima del PWB:

350 mm

Resaltar:

Máquina de horno de reflujo SMT de 50 Hz

Máquina de horno de reflujo SMT de 380 V

Hornos de reflujo de 3890 mm

Descripción del Producto

Máquina de Soldadura SMT de LED, Máquina de Soldadura de PCB, Horno de Soldadura por Reflujo, Precio

Características:

Estas máquinas de soldadura por reflujo de microciclo de la serie adoptan una boquilla de tubo comparable a las fabricadas por ERSA Alemania. La eficiencia térmica de la construcción de boquillas de tubo (ejemplo: construcción de viento caliente tipo ERSA) es mayor que la de la construcción de placas perforadas (ejemplo: construcción de viento caliente tipo HFLLER). Por lo tanto, pueden resolver eficazmente problemas como la interferencia de intervalos y los ángulos muertos del transportador.
Funciones de las máquinas de soldadura por reflujo de microciclo de la serie HOTFLOW:

1. Interfaz de operación humanizada, plataforma operativa Windows, cambio entre chino e inglés.

2. Monitoreo inteligente del estado de operación, alarma sonora y luminosa de fallas, registro de datos de producción.

3. Marca PLC + control de bucle cerrado PID, precisión de control de temperatura de ±1℃.

4. Diseño de zona de temperatura larga, cada zona de temperatura alcanza los 300 mm de longitud.

5. El aire se devuelve a la parte delantera y trasera de la zona de temperatura para evitar eficazmente la temperatura cruzada, y la diferencia de temperatura lateral alcanza ±2°C.
6. Motor de aire caliente de 2800 RPM, flujo de aire caliente de hasta 90 CFM, conducción de calor eficiente y capacidades de compensación térmica.

7. Estructura superior de aislamiento térmico, temperatura de la carcasa ≤30℃, uso completo de la energía.
8. La placa de distribución de aire galvanizada de aleación de aluminio de 3 mm de espesor garantiza una distribución uniforme del calor en la zona de temperatura.
9. Refuerza el mecanismo de ajuste del ancho de la cavidad del horno y del riel guía para evitar eficazmente la deformación de la cavidad del horno y los rieles guía calentados.

Máquina	HR-8C	HR-10C
Zonas de calentamiento	8 zonas superiores	10 zonas superiores
Zonas de calentamiento	8 zonas inferiores	10 zonas inferiores
Túnel de calentamiento	2900mm	3890mm
Dimensión	L552014301530	L630014301530
Peso neto	aproximadamente 2760Kg	aproximadamente 3060Kg
Potencia general	64KW	83KW
Consumo de energía	Aprox. 7--30KW	Aprox. 9--38KW
Tiempo de subida	20 minutos	20 minutos
Tipo de control	Control PC + PLC
Método de calentamiento	Convección de aire totalmente forzada
Control de temperatura	Control de bucle cerrado PID, unidad SSR
Rango de temperatura	Ambiente---300℃
Precisión de temperatura	±1 ℃
Uniformidad de temperatura	±1.5 ℃
Enfriamiento	1-2 zonas de enfriamiento (superior e inferior)
Método de transporte	Transportador de malla y cadena
Altura del transportador	900±20mm
Ancho máximo de PCB	350mm
Espacio libre de PCB	Superior / Inferior 30mm
Dirección del transportador	De izquierda a derecha
Velocidad del transportador	0-1800mm/min
Elevación del gancho	Polo de tornillo eléctrico
Comunicación aguas arriba/aguas abajo	SMEMA
Fuente de alimentación	380v, 3ph, 50hz

Parte de la zona de temperatura:

Máquina de horno de reflujo SMT de 380V 50hz con túnel de calefacción de 3890 mm

Diseño único de retorno de aire frontal y trasero para evitar la temperatura cruzada
Cable termopar importado de Japón
Control de bucle cerrado PID, la precisión alcanza ±1℃
La diferencia de temperatura transversal alcanza 2℃
La capacidad de proceso CPK alcanza 1.784

Instalación y Calibración

1. Entorno y condiciones de trabajo

 Este equipo se colocará en un taller horizontal, seco y bien ventilado;

 Temperatura ambiente: 5~45℃;

 Humedad ambiente: 20~95%;

 Fuente de alimentación nominal: 380V, 100A (el cable de alimentación debe ser un cable trenzado de 16 mm²), sistema de 3 fases y 5 hilos;

 Se instalará un sistema de extracción artificial en ambos extremos de este equipo. El flujo de aire del tubo de extracción es de 25 m³/min.

2. Instalación del equipo

 Se posicionará el equipo de acuerdo con los requisitos de producción reales y la situación práctica;

 Se levantarán las almohadillas de los pies de este equipo y, al mismo tiempo, se nivelará este equipo utilizando estas almohadillas de los pies

 Este equipo debe instalarse horizontalmente.

3. Calibración

Todos los parámetros de este equipo se ajustarán de acuerdo con los requisitos del cliente, como el producto, la tasa de producción y la pasta de soldar utilizada. Estos ajustes comprenden la velocidad lineal de la cadena, la temperatura de cada zona, etc. Este equipo ha sido calibrado antes del envío. Solo es necesario verificar si su fuente de alimentación es aplicable a este equipo cuando llegue a su fábrica.

¿Quiénes Somos?

Shenzhen Honreal Technology Co.,Ltd es una empresa nacional de alta tecnología, especializada en investigación y desarrollo, producción y ventas de equipos SMT. Sirve a las 500 principales empresas electrónicas del mundo. El capital social de la empresa es de 5 millones. Contamos con un equipo técnico experimentado y una excelente capacidad de innovación técnica. Crear una mejor cadena de suministro de productos y un equipo de servicio y satisfacer las diferentes necesidades de los clientes es nuestro objetivo a largo plazo. Satisfaremos las necesidades de los clientes comprendiéndolos, poniéndolos en primer lugar y brindando servicios valiosos.

Máquina de horno de reflujo SMT de 380V 50hz con túnel de calefacción de 3890 mm

Certificación

High capacity 8 zones Lead-Free dual track Reflow oven from china manufacturer

Preguntas Frecuentes

P: ¿Cómo pueden garantizar la calidad de sus ventas?
R: Garantizamos que cada juego de máquinas se somete a pruebas rigurosas antes de ser entregado, para garantizar el excelente rendimiento de todos los productos.

P: ¿Cómo es la formación?

R: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra empresa o es muy fácil operar

la máquina según el video de capacitación y el manual del usuario, el manual del usuario vendrá con la máquina.

P: Me gustaría preguntarles si es posible tener mi logo en el producto.
Esperamos que sepa que nuestra empresa apoya perfectamente el servicio de logotipo personalizado, lo hacemos. Además, es totalmente gratuito, así que solo díganos sus requisitos.

P: ¿Es difícil usar estas máquinas?

R: No, no es nada difícil. Para nuestros clientes anteriores, como máximo 2 días son suficientes para aprender a operar las máquinas.
