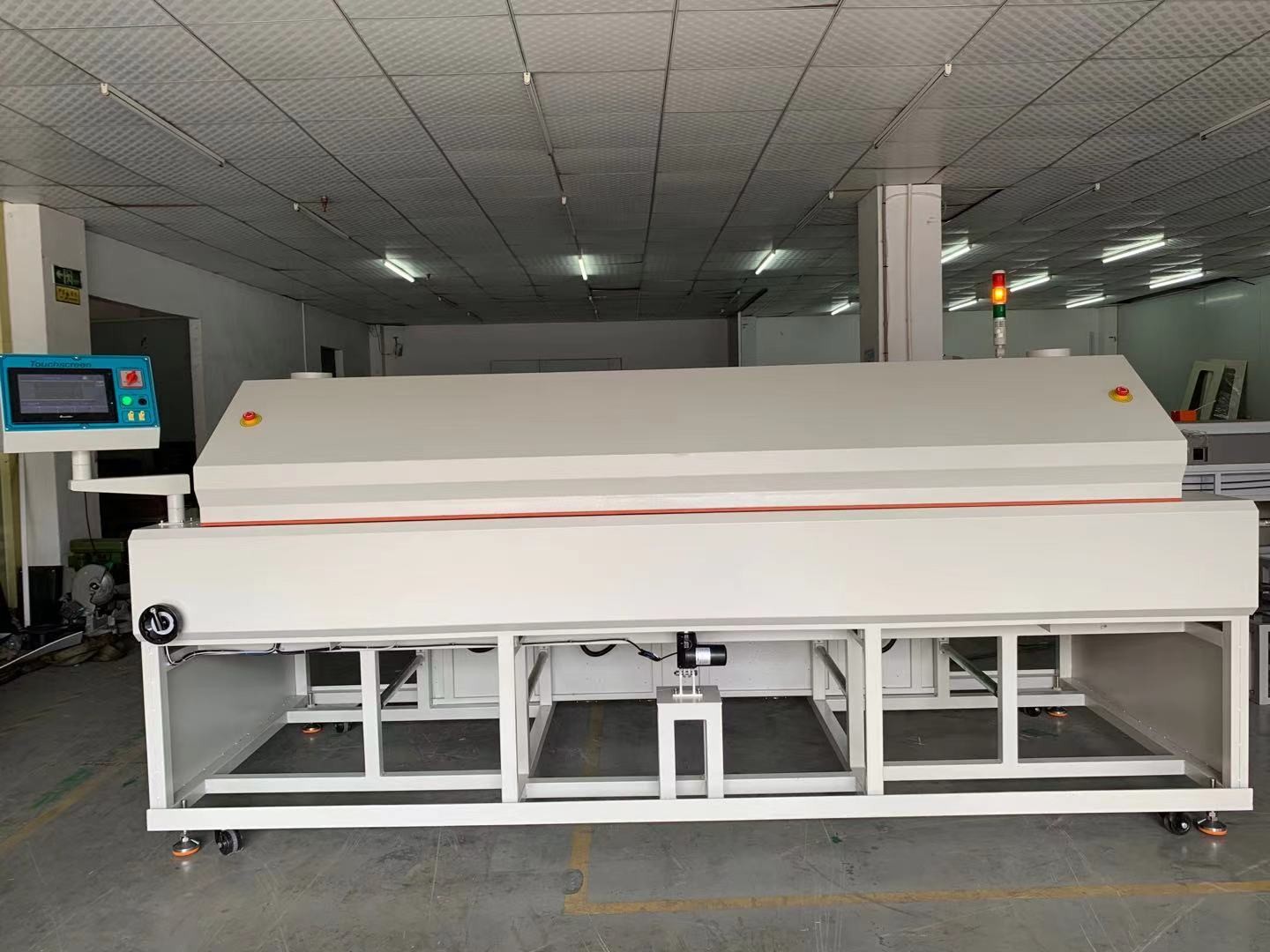

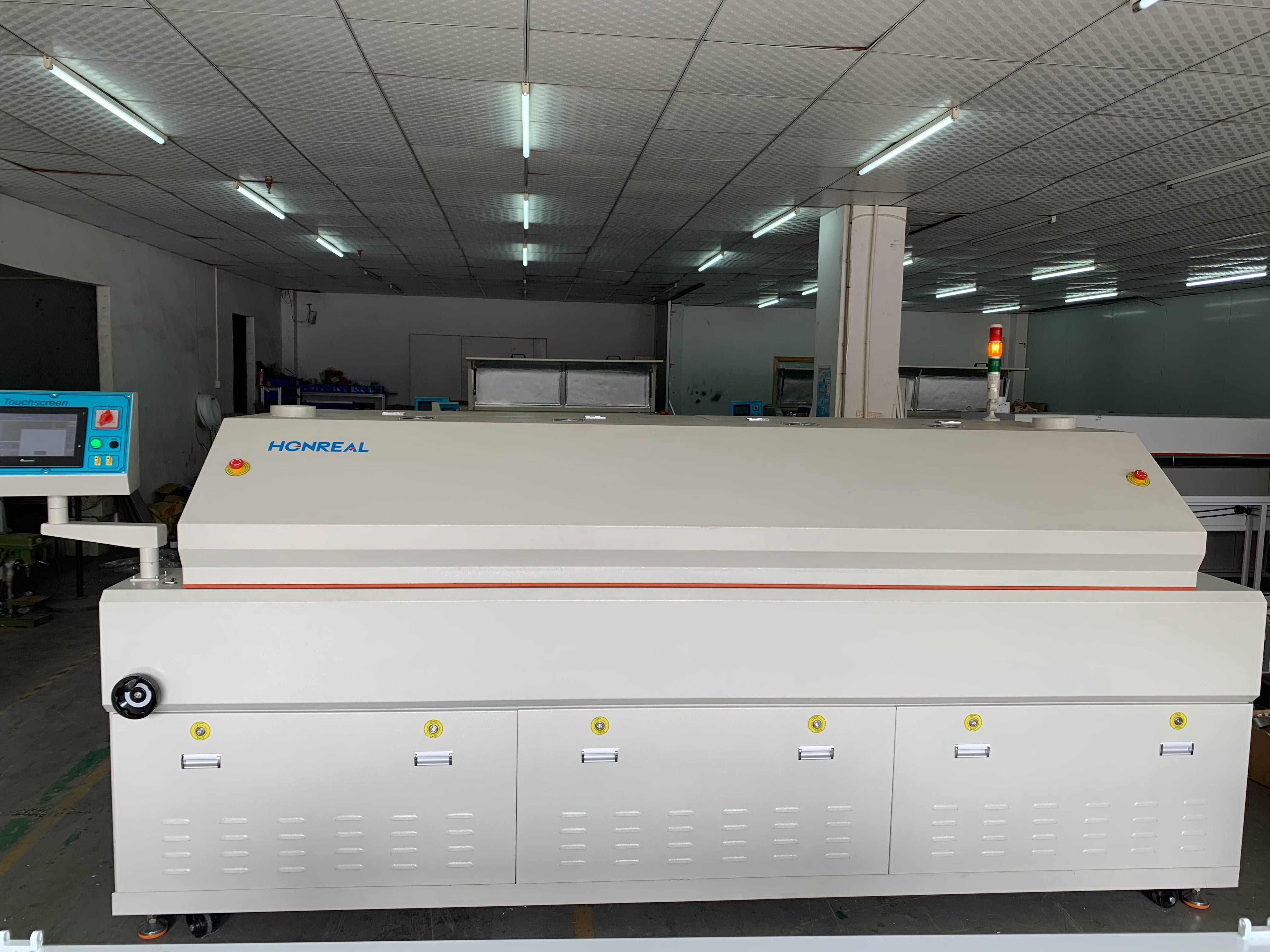

Máquina de soldadura de reflujo de aire caliente SMT, horno de curado de hierro totalmente automático

PCB de alta calidad Curado IR totalmente automático Horno Flujo de capas ICM-2200 3300

General de la máquina:

1La máquina de curado en línea (serie ICM) es ideal para la producción de curado de gran volumen.

2Disponibles en diferentes longitudes, ofrecen la flexibilidad necesaria para adaptarse a sus necesidades de producción y cuentan con una construcción robusta y una apariencia aerodinámica.

3.El horno está equipado con un diseño único de los gases de escape con corriente descendente..Esto proporciona un entorno de funcionamiento seguro cuando se acopla a su sistema de escape externo

4La tapa superior se puede levantar manualmente para mantener el calentador fácilmente.

Sistema de calefacción:

1La cámara de curación logra una atmósfera térmicamente uniforme con un calentador especial de carbono de silicio de infrarrojo lejano originario de Japón.

2Todos los calentadores pueden ajustarse manualmente para obtener el mejor rendimiento térmico para diferentes productos.

3El túnel interior del horno está hecho de acero inoxidable que es fácil de limpiar.

4.Especialmente ampliado la capa resistente al calor a 100 mm, evitar la pérdida de calor de manera efectiva, para ahorrar energía.

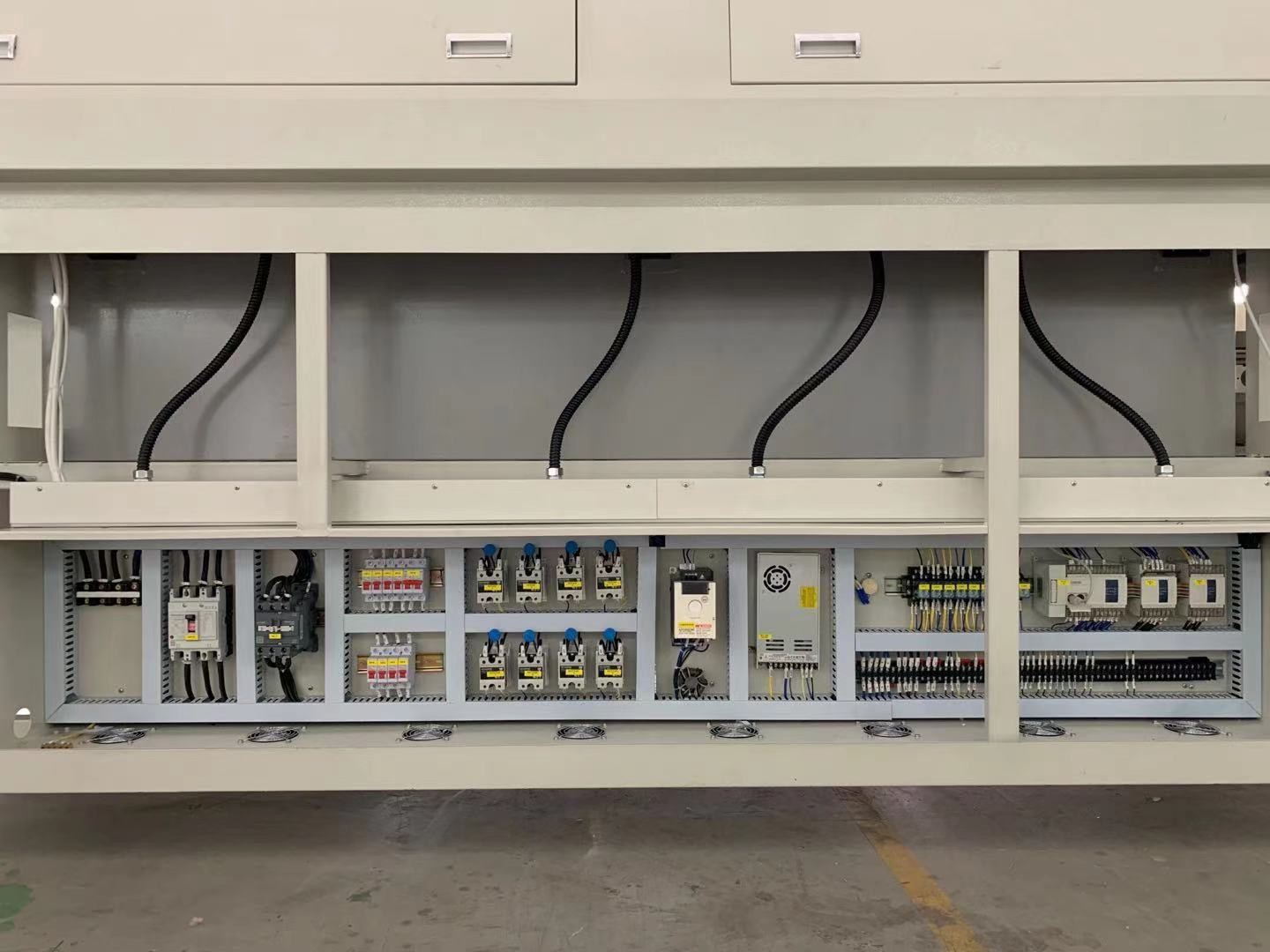

Sistema eléctrico:

1.PLC y pantalla táctil de color para el control. Puede almacenar más de 50 grupos de parámetros en la pantalla táctil.

2.PID para el control de la temperatura, la temperatura puede controlarse por debajo de ±2°C.

3.Componente eléctrico de marca como el interruptor Schneider (Alemania), el interruptor de caja Omron (Japón). Funciona de forma estable y con menos ruido.

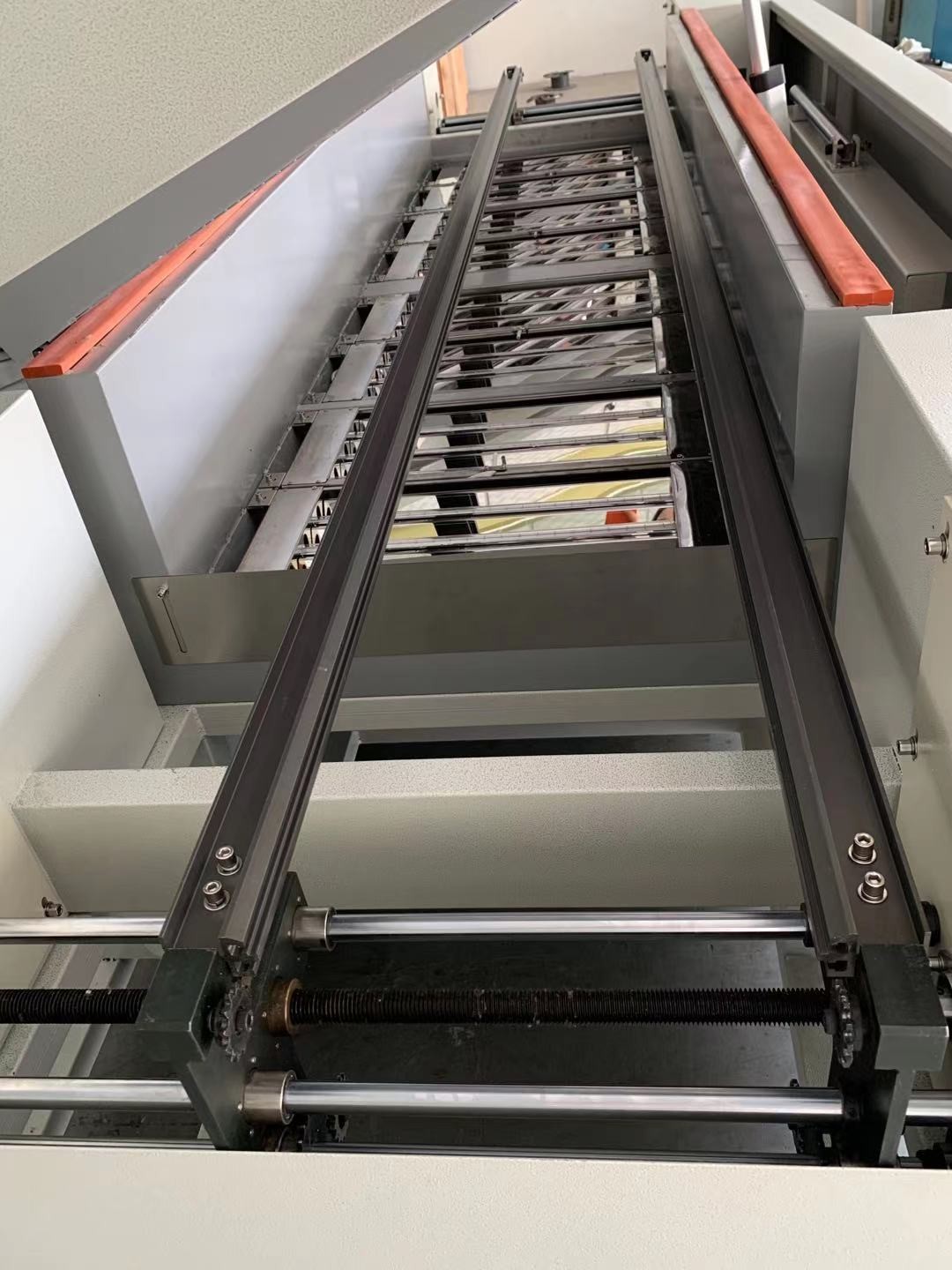

Sistema de transporte:

En la entrada y salida hay placas que podemos ajustar la altura, para evitar la pérdida de calor de ambos extremos.

Sistema de cinta transportadora de malla de pinza fina. Es capaz de transportar productos de 20 kg.

Preparación antes de encender la máquina:

1. Compruebe si el voltaje nominal y la corriente de la fuente de alimentación pueden cumplir con los requisitos y si se trata de una fuente de alimentación de tres fases de 4 líneas.

2Compruebe si la energía principal ya está conectada a la máquina.

3Compruebe si la máquina está conectada correctamente.

4Compruebe si hay objetos extraños dentro del gabinete eléctrico y si todos los enchufes pueden funcionar correctamente dentro del gabinete eléctrico.

5Compruebe si todos los interruptores de parada de emergencia de los extremos de alimentación y descarga se ejecutan a sus posiciones normales.

6Asegúrese de que las tuberías de escape en los extremos de alimentación y descarga del equipo de las máquinas de curado estén conectadas de forma flexible con las tuberías principales de ventilación.

7Compruebe si todos los asientos con rodamientos están lubricados correctamente.

8Compruebe si las cadenas de transporte se desprenden de los rieles de guía dentro de la cámara.

9Compruebe si todos los tornillos de fijación de los engranajes y los engranajes en los extremos de alimentación y descarga del sistema de transporte están girados con fuerza.

10- Compruebe si las cadenas pueden funcionar normalmente y asegúrese de que no están presionadas o atascadas, están conectadas correctamente con todos los engranajes y no se desprenden.

11No permita que ningún objeto permanezca en la cámara excepto las piezas de trabajo.
