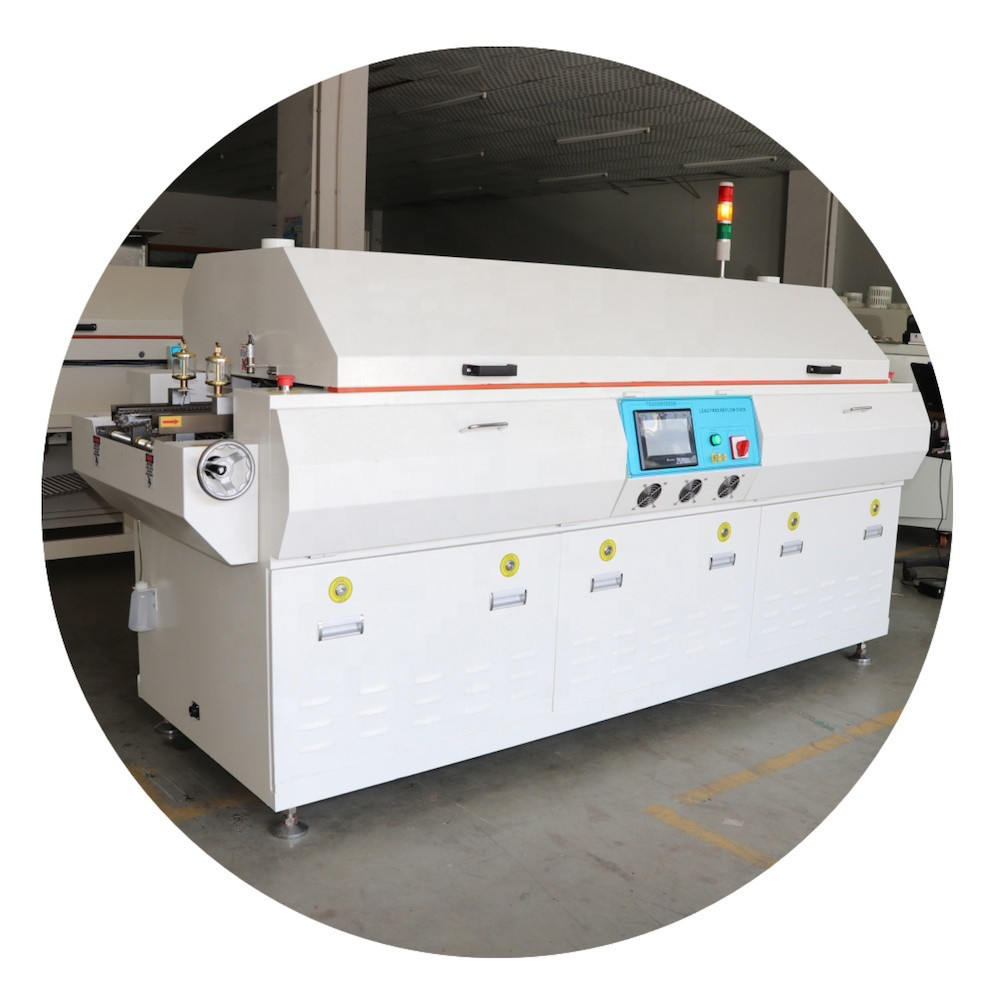

6 zonas SMT máquina de soldadura de reflujo horno libre de plomo para la línea de producción de PCB

Máquina de línea de producción de PCB 6 zonas SMT horno de soldadura de reflujo libre de plomo Smd



Introducción del producto:

1.El diseño de forma lineal hace que el horno se vea muy bien, control de circuito cerrado PLC + PID para lograr un control de temperatura de alta precisión y perfiles repetibles.
2Puede guardar 50 grupos de parámetros de temperatura y proporcionar 2 puertos adicionales para pruebas de perfiles.
Componente eléctrico de marca como el interruptor Schneider (Alemania), el relé de caja Omron (Japón).Funciona de manera estable y baja en ruido..
4La zona superior, el capó y la cubierta de la caja eléctrica se pueden abrir fácilmente.
5El túnel interior del horno está hecho de acero inoxidable que puede soportar las altas temperaturas y es fácil de limpiar.
6.Todas las zonas superior e inferior son forzadas convección de aire caliente.
7.Cinturón de malla de acero inoxidable, el carril se daelt con proceso endurecido para hacer que sea más estable, y transportador de cadena y SMEMA.
8.Totalmente cumplir con varios requisitos para el procesamiento libre de plomo. diseño modular para obtener un mantenimiento rápido y simple para reducir el tiempo de mantenimiento y el costo.



Parámetros de la máquina:

Modelo	El HRM-640
Zonas de calefacción	6 zonas superiores
	Las 6 zonas inferiores
Túnel de calefacción	1938 mm
Dimensión	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Peso neto	alrededor de 1100Kg
Potencia general	41KW
Consumo de energía	Aproximadamente. 8-8KW
Tiempo de rampa desde la temperatura ambiente hasta 260 grados C	< 15 minutos
Tipo de control	Pantalla táctil y PLC
Método de calentamiento	Convección de aire totalmente forzada
Control de la temperatura	Control de circuito cerrado PID, accionamiento SSR
Rango de temperatura	Ambiente - - 350 °C
Precisión de la temperatura	± 1 °C
Unidad de temperatura	± 2 °C
Refrigerador	una zona de enfriamiento, refrigerador de aire para enfriamiento
Método de transporte	Convectores de cinta y cadena de malla
Altura del transportador	Las demás:
Ancho del cinturón de malla	450 mm
Ancho máximo del PCB	Cuatrocientos milímetros
Aclaramiento de PCB	30 mm
Dirección del transportador	De izquierda a derecha
Velocidad del transportador	Se trata de un sistema de control de velocidad.
Elevación por gancho	Polvos de tornillo eléctrico
Fuente de alimentación	380v,3ph,50hz



HRE-640 Sistema de control del horno de reflujo libre de plomo



HRE-640 Horno de reflujo libre de plomo eléctrico





3La temperatura máxima debe ser superior al punto de fusión de la pasta de soldadura de al menos 20 a 30 °C.



4Profile de reflujo libre de Pb.



5Después de la calibración y prueba, nuestro horno de reflujo es aceptable por el estándar IPC completamente.
