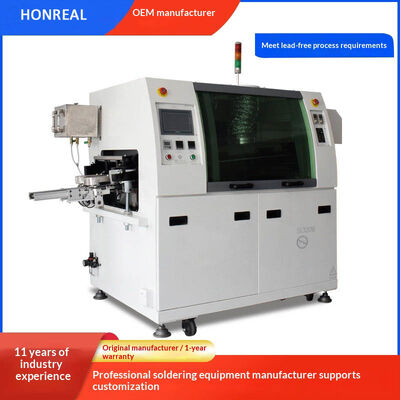

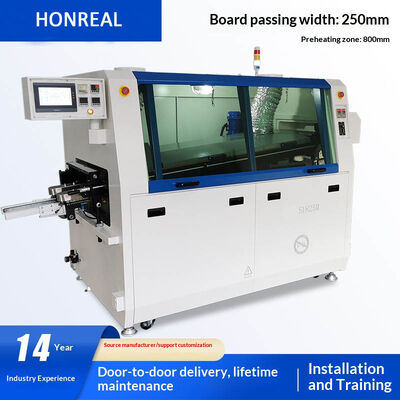

Máquina automática de soldadura de ondas de PCB a través del agujero de calor
Especificaciones técnicas
| Modelo |
Máquina de soldadura de doble onda sin plomo HR-S1425M |
| Configuración |
Control de pantalla táctil, calefacción de aire caliente de dos etapas, pico de doble onda, operación manual del horno de estaño, limpieza manual de garras de titanio, oscilación de rociador del motor paso a paso |
| Número de picos |
2 picos |
| Ancho del tablero |
Máximo 250 mm |
| Capacidad del horno de estaño |
180 KG |
| Duración de precalentamiento |
Las demás: |
| Altura del pico |
12 mm |
| Duración del alfiler del componente de la placa de PCB |
10 mm |
| Altura de transporte de las placas de PCB |
750 ± 20 mm |
| Potencia de inicio |
9 kW |
| Potencia de funcionamiento |
2KW |
| Potencia del horno de estaño |
6KW |
| Potencia de precalentamiento |
2KW |
| Potencia del motor |
0.25KW |
| Métodos de control |
Pantalla táctil |
| Dimensiones del bastidor |
Las mediciones de las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Dimensiones exteriores |
Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. |
| Velocidad de transporte de las placas de PCB |
0-1,2 m/min. |
| Temperatura de la zona de precalentamiento |
Temperatura de la habitación a 180°C |
| Método de calentamiento |
Aire caliente |
| Número de zonas de enfriamiento |
1 |
| Método de enfriamiento |
En el caso de los vehículos de la categoría M3 |
| Temperatura del horno de estaño |
Temperatura ambiente a 300 °C |
| Dirección de transporte |
De izquierda a derecha |
| Método de control de la temperatura |
PID+SSR |
| Modo de control de toda la máquina |
Mitsubishi PLC + pantalla táctil |
| Capacidad de flujo |
Máximo 5,2 L |
| Método de rociado |
Motor paso a paso + ST-6 |
| Fuente de energía |
Sistema de 5 alambres de 3 fases, 380V, 50Hz |
| Suministro de aire |
Se aplicarán las siguientes medidas: |
| Peso |
600 KG |
Requisitos de las placas de PCB
- Límites de altura de los componentes en un PCB: 90 mm
- Limitación de longitud del pie del componente de la placa de PCB: 10 mm
- Dirección del transporte de la placa de PCB: de izquierda a derecha
Componente de los aerosoles de flujo
Cabeza de soplado:Sistema ST-6 con rango de rociado de 20-65 mm, ángulo del ventilador ajustable, altura de la boquilla ajustable de 50 a 200 mm, caudal máximo de 60 ml/min
Sistema de las vías respiratorias:Filtros, válvulas de control y accesorios para tuberías importados
Sistema de movimiento de la boquilla de rociado:Motor paso a paso con control inteligente Mitsubishi PLC para la fumigación selectiva
Movimiento del chorro:Motor paso a paso de precisión con carril deslizante
Sistema de recuperación del filtro de flujo:Filtración de malla de alambre de acero inoxidable utilizando características de fluido para maximizar la filtración y la recuperación del exceso de flujo
Componente de precalentamiento
Zona de precalentamiento extendida:Sistema de precalentamiento de aire caliente en dos etapas con una longitud total de 600 mm y control independiente de la temperatura
Control de la temperatura:Control del PID
Bloque de calefacción:Turbina de aire caliente de alta temperatura con tubo de calefacción cerámico de alta temperatura de Taiwán
Modo de instalación:Diseño modular de tipo cajón para un mantenimiento y reparación convenientes
Componentes para hornos de estaño
Rango de temperatura:Temperatura ambiente a 300 °C
Movimiento del horno de estaño:Funcionamiento manual
Espaciado de primera/segunda onda:20 a 30 mm
La primera ola:Ondas de choque Baozhun para componentes de montaje en superficie y componentes de almohadillas de doble cara
La segunda ola de ventilación de pico:Ola de advección de Baozun
Diseño de baja oxidación:Residuos de plomo y estaño ≤2 kg/8h, residuos de estaño no plomo ≤1,5 kg/8h (varía según las impurezas de las barras de estaño)
Operación en modo económico:Control del PLC y del interruptor fotoeléctrico para reducir el desperdicio innecesario
Motor de pico de onda:Control digital de la altura del pico con motor de alta temperatura de Taiwan TCG Company
Bloque de calefacción:Diseño especializado de larga duración con sistema de calefacción de aire caliente, relé de estado sólido ANV de Taiwán y calefacción de líquido de estaño a ± 2 °C
Sistema de refrigeración:Fresca de ventilador de flujo axial de alta refrigeración
Sistema de transmisión de PCB
Los rieles de guía:Reyes especiales de aluminio de alta resistencia y resistencia al desgaste con rieles de acero inoxidable de alta temperatura y estructura de compensación térmica
Paralelidad de los rieles de guía:0.5 mm
Ajuste de ancho:Ajuste manual de la anchura
La garra de la cadena:Estándar de férulas de garra de titanio con doble gancho ≤ 2,5 mm
Rango de velocidad de transmisión:Unidad mínima: 1 mm/min; rango: 0-2200 mm/min
Desviación de la velocidad de transmisión:Control electrónico de circuito cerrado dentro de 0-10 mm/min
Tensión de la cadena:Tensión ajustable del engranaje
Motor de transporte:Motor TCG de 90 W de Taiwán con protección contra el limitador de sobrecarga
Estructura de la máquina
Estructura del cuerpo:Cuadro de fuselaje aerodinámico con diseño elegante y duradero
Estructura de las puertas delanteras y traseras:Construcciones totalmente cerradas con espacio máximo de mantenimiento
Rendimiento de control eléctrico
Método de control:Mitsubishi PLC + pantalla táctil
Interfaz de control:Operación sencilla e intuitiva con un rendimiento estable
Alarma anormal:Alarma de alta o baja temperatura
Protección contra el control de temperatura:Se detiene el calentamiento cuando se produce una falla del horno de precalentamiento o soldadura
Accesorios Marcas y modelos
| Nombre del accesorio |
Marca y modelo |
| PLC, pantalla táctil |
Mitsubishi, control de la pantalla |
| Motor de transporte, caja de cambios |
Taiwán TCG monofásico 90W, caja de dientes: 1:120K |
| Garra de titanio |
Las garras de doble gancho de aleación especial de titanio, de 1,5 mm de espesor |
| Motor de horno de estaño |
Taiwan TCG 3-fase 4-polo 0,25KW resistente a altas temperaturas |
| Relay auxiliar |
OMRON MY2, MY4 |
| Transformador de frecuencia |
Yatai 0.4KW |
| Tubo de calefacción |
Exposición de Taiwán, importación de alambre de níquel-cromo |
| Conmutador fotoeléctrico |
24V NPN Suizo Joy |
| Relay de estado sólido |
El Zuoyi 40A |
| Interruptor de aire |
- ¿ Por qué? |
| Contactor de CA |
- ¿ Por qué? |
| El termopare |
Taiwan Panta, tipo de aislamiento K |
| Botón Inicio |
El Sr. Schneider |
| Cabeza de soplado |
Sección 6 |
Sistema de servicio
Período de responsabilidad por defectos:Todos los accesorios vienen con 1 año de garantía gratuita (excluyendo factores humanos)
Fuera de garantía:Mantenimiento de por vida con servicio remunerado (sólo costes de mano de obra y materiales)
Requisitos para el entorno de trabajo
- Taller ventilado y seco con piso plano
- Temperatura ambiente: entre 5 y 45 °C
- Fuente de alimentación estable y bien conectada a tierra con corriente nominal
Antes de encender:Verifique la potencia, la conexión a tierra y las conexiones eléctricas.
Acerca de Shenzhen Honreal Technology Co., Ltd.
Empresa nacional de alta tecnología especializada en I + D, producción y ventas de equipos SMT.Nuestro experimentado equipo técnico se centra en la innovación para satisfacer las diversas necesidades de los clientes a través de servicios valiosos.
Preguntas frecuentes
P: ¿Cómo puede garantizar la calidad de sus ventas?
R: Garantizamos pruebas rigurosas de cada máquina antes de la entrega para garantizar un excelente rendimiento.
P: ¿Cómo está el entrenamiento?
R: Los ingenieros pueden formarse en nuestras instalaciones o aprender fácilmente a través de los videos de capacitación proporcionados y el manual de usuario incluido con la máquina.
P: ¿Puedo tener mi logotipo en el producto?
R: Apoyamos totalmente el servicio de logotipo personalizado gratuito, solo proporcione sus requisitos.
P: ¿Es difícil usar estas máquinas?
R: No, la mayoría de los clientes aprenden a operar en 2 días.
