Máquina de soldadura por oleaje automática Equipo de soldadura automática de doble gancho
Máquina de soldadura por ondas de PCB HR-300E:
● Diseño de apariencia simplificado, puerta corredera de vidrio espaciosa, fácil de observar y mantener; color armonioso, concepto de diseño centrado en las personas.
● Pantalla táctil, fácil de usar.
● El flujo es atomizado por la pistola de pulverización importada, y el modo de recíproco es el motor paso a paso.
● Sistema de seguimiento automático de la pulverización, área de pulverización y tiempo se ajustan automáticamente con el tamaño del PCB, y tiene la función de pistola de pulverización de limpieza automática.
● El precalentador adopta un diseño modular de calefacción independiente, con suficiente espacio de precalentamiento, compensación térmica eficiente y precalentamiento suficiente y uniforme.
● El sistema de horno de estaño adopta el modo de calentamiento externo, el diseño de la cresta de onda cercana, el ángulo de la boquilla ajustable y el modo de funcionamiento estándar y de ahorro de energía opcional.y puede recoger automáticamenteEs fácil de limpiar.
● El horno de estaño es de protección del medio ambiente, ahorro de energía, alta eficiencia y temperatura estable.
● La cresta de onda adopta tecnología de control de conversión de frecuencia, control altamente independiente, operación sencilla y pantalla digital.
● La fecha y la hora se pueden ajustar de acuerdo con las necesidades de operación para el arranque y apagado automáticos.
● Con función de recuento automático de PCB, conveniente para la gestión de la producción.
● Está equipado con alarma de sonido y luz, mensaje de texto y parada de emergencia.
● Sistema de control por control automático y pantalla táctil.
● La olla de soldadura está hecha de material de titanio, 100% capaz de la soldadura libre de plomo.
● El cliente puede elegir el dedo "L" para el palet, o el dedo de doble gancho para el PCB.
| HR-300E - Especificaciones | |
| Modelo | El HR-300E |
| Ancho del PCB | 50 a 400 mm |
| Capacidad de la caldera de soldadura | 250 kg de peso |
| Potencia de marcha/potencia general | 9 a 10 kW/18 kW |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
| Peso neto | 800 KG |
| Sistema de control | Pantalla táctil + PLC |
| Motor transportador | 3Ph 220V, 90W |
| Velocidad del transportador | Se aplicarán las siguientes medidas: |
| Capacidad de flujo | 6.5 litros |
| Capacidad alcohólica | 4.5 litros |
| Dirección del transportador de PCB | De izquierda a derecha |
| Método de rociado | Motor paso a paso, carril lineal y pulverizador móvil deslizante |
| Fumigación | Japón ST-6 |
| Zona de precalentamiento | 1 zona de precalentamiento individual en el fondo |
| Potencia de precalentamiento | 7.5kw por zona |
| Materiales para soldaderas | Completamente Ti |
| Calentador de caldera de soldadura | De hierro fundido |
| Potencia del calentador | 1.2KW*7PCS |
| Número de onda | las ondas dobles |
| Tipo de onda | Turbulencia primera ola y Lambda segunda ola |
| Tiempo de fusión | 60 minutos |
| Saldas de soldadura para levantar y bajar | Manual de trabajo |
| Envases de soldadura | Motorizados |
| Bomba de limpieza de dedos | 1PH 220V 10W |
| Tipo de dedos | Con doble gancho |
| Materiales para dedos | Ti |
| Ángulo de soldadura | 5 a 7° |
| Suministro de aire | 3 a 5 bar |
| Fuente de alimentación | 3PH 380V 50HZ |

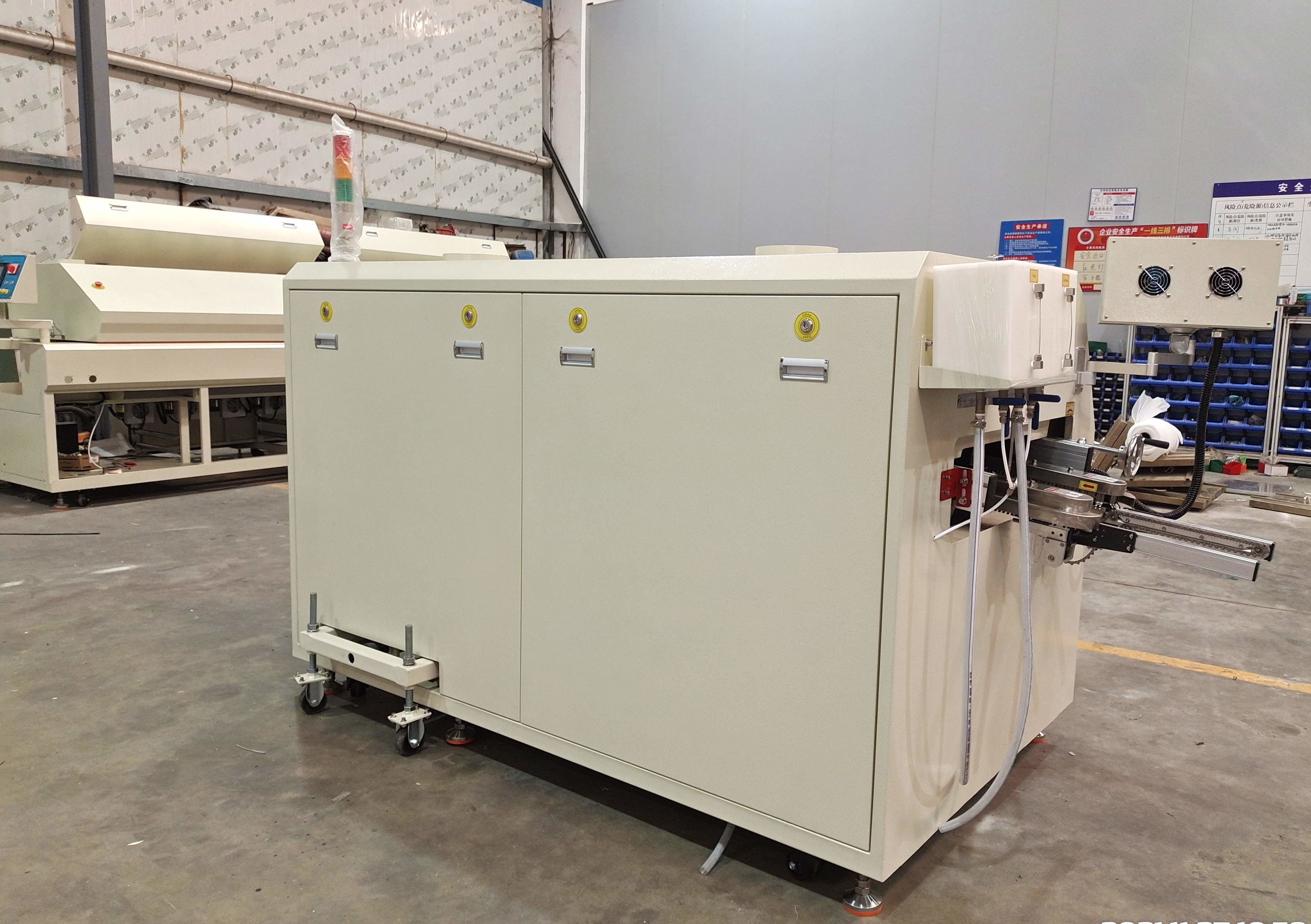

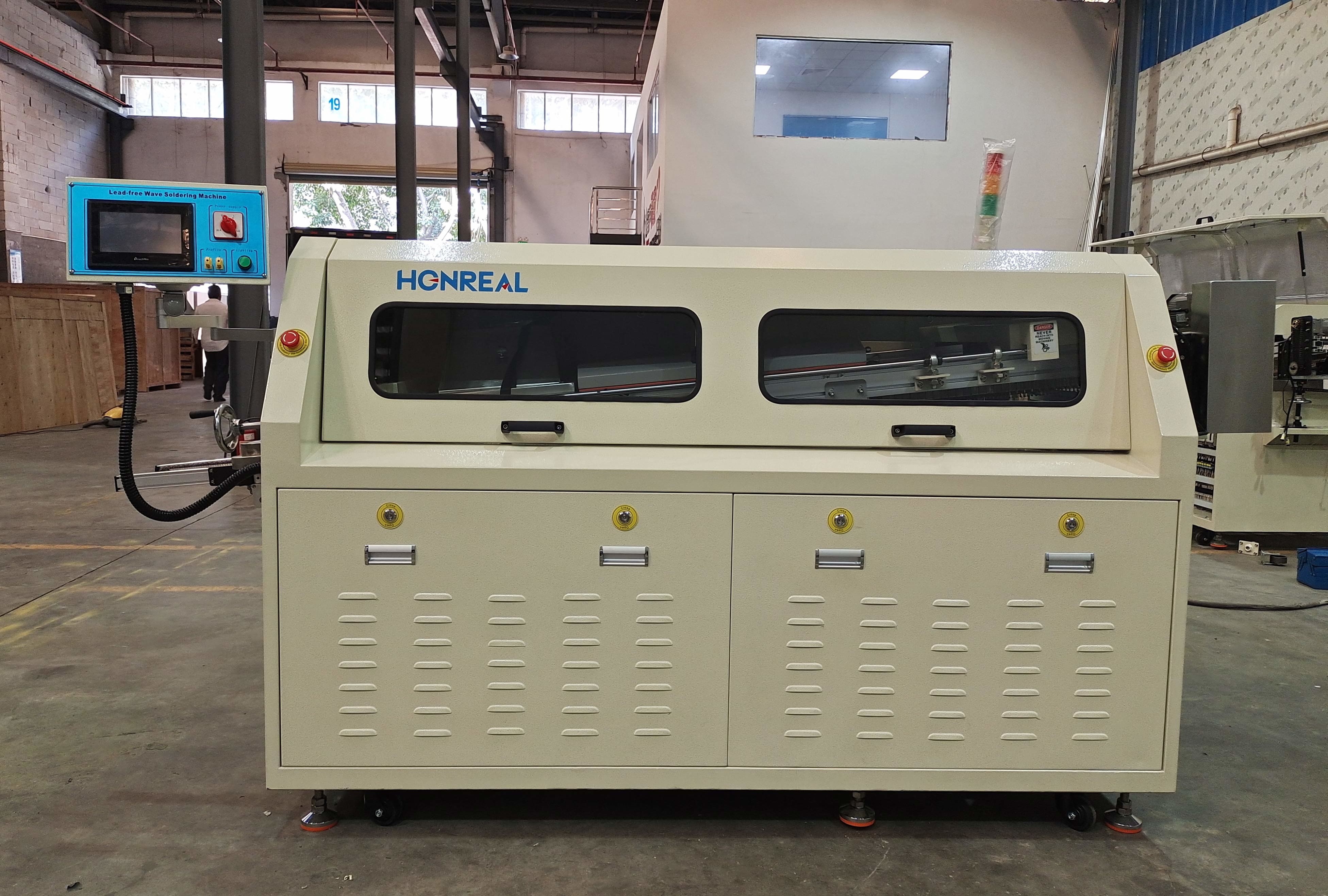

Muestra de fotos:
Sitio de instalación:
1. Operar la máquina en un ambiente limpio y ventilado para evitar que el polvo o otros elementos afecten la calidad de la soldadura;
2No instale la máquina cerca de fuentes de interferencia eléctrica o magnética.
3No deje que la entrada y salida de la máquina se enfrenten al ventilador o a la ventana con viento durante su instalación.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
