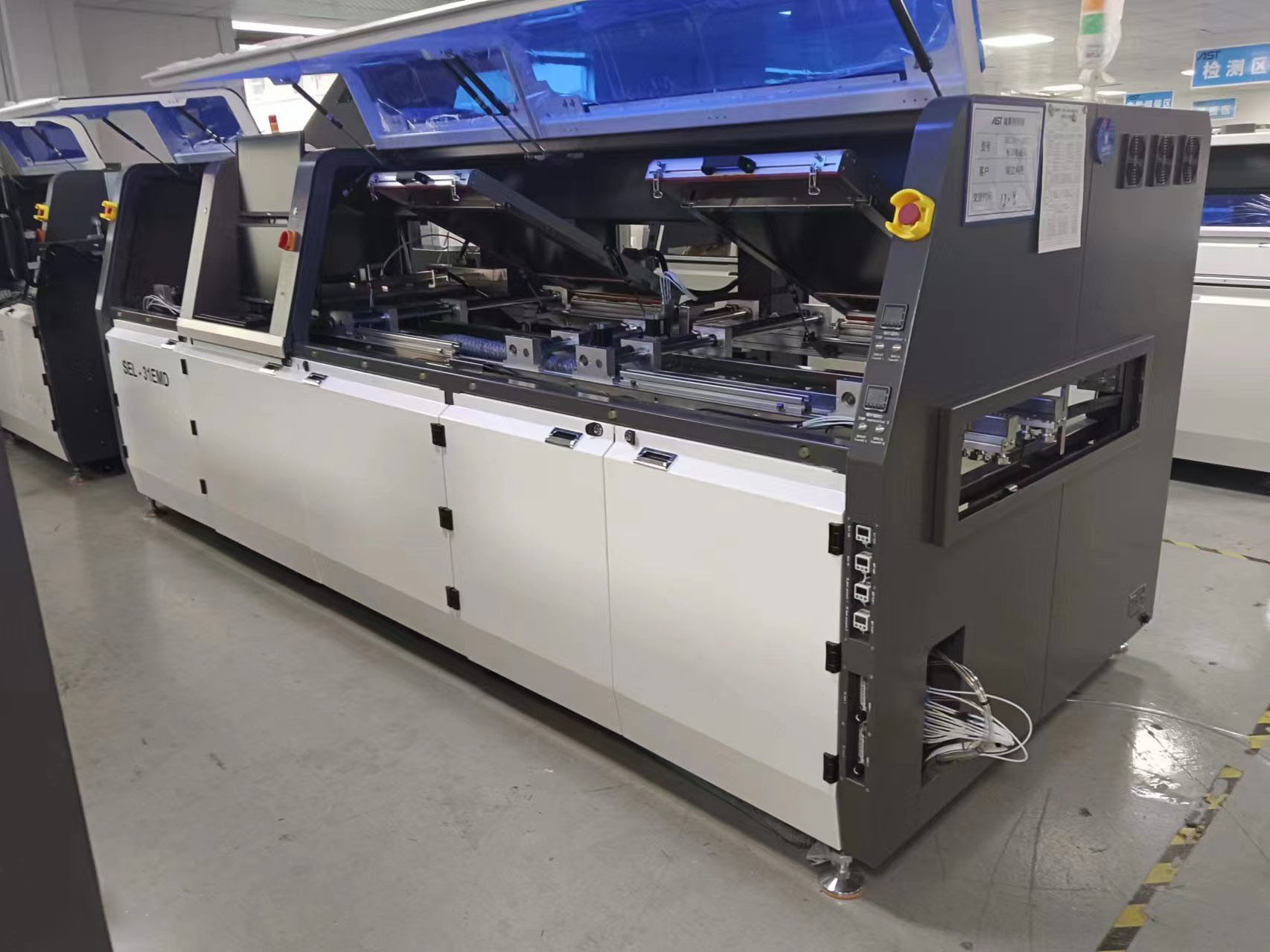

Con control completo por PC, la máquina de soldadura por ondas selectivas SMT permite un control preciso y una personalización del proceso de soldadura.Esto asegura que cada componente se soldó con la máxima precisión y consistencia, lo que resulta en productos terminados de alta calidad.
La máquina de soldadura por ondas SMT tiene un tamaño de portador máximo de L450 X W500MM, lo que la hace adecuada para una amplia gama de componentes electrónicos.05 mm asegura que cada componente esté posicionado y soldado con precisión, minimizando el riesgo de defectos y garantizando la más alta calidad posible.
Medición L2550 X W1480 X H1665mm, la máquina de soldadura de onda selectiva SMT es una máquina compacta y versátil que se puede utilizar para una variedad de aplicaciones de soldadura.Si usted necesita una máquina de soldadura de onda selectiva para la producción a gran escala o una pequeña soldadora de onda selectiva para proyectos más pequeños, esta máquina es la elección perfecta.
| Nombre de la máquina | SEL-31 |
| En general | |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| potencia general | 16 kW |
| potencia de consumo | 4 a 8 kW |
| suministro de energía | Las partidas de las máquinas de ensayo y de ensayo se utilizarán para la fabricación de las máquinas de ensayo y ensayo. |
| Peso neto | 1500 KG |
| Fuente de aire reutilizada | 3 a 5 bar |
| Flujo y pureza de N2 requeridos | 3 m3/hora, pureza> 99,998% |
| Requisitos de agotamiento | Se trata de un sistema de control de las emisiones de gases de escape. |
| Control y transportador | |
| control | Control de PC industrial y PLC |
| ancho del transportador | 100-600MM |
| tipo de transportador | Transporte ferroviario en cadena de secciones de pulverización y precalentamiento, transporte de rodillos de secciones de soldadura |
| Dirección del transportador de PCB | De izquierda a derecha o derecha izquierda |
| el transporte ferroviario | Rejillo de aluminio |
| altura del transportador | Las medidas siguientes se aplicarán: |
| Mesa de propuestas | |
| eje de movimiento | X, Y y Z |
| Control de movimiento | Control de servocircuito cerrado |
| precisión de la posición | + / - 0,05 mm |
| fuego | soldadura de metales |
| Gestión del flujo | |
| Boquilla de flujo | Japón Lumina |
| durabilidad de la boquilla | de acero inoxidable |
| capacidad del depósito de flujo | 1L |
| capacidad del depósito de alcohol | 1L |
| Precalentamiento | |
| método de precalentamiento | Aire caliente en la parte superior, calefacción infrarroja en la parte inferior |
| potencia del calentador | 6kw |
| rango de temperatura | 25 a 240 grados |
| Conchas de soldadura | |
| número de olla estándar | 1 PCS |
| Capacidad de la caldera de soldadura | 13 kg / caldera de soldadura |
| rango de temperatura de la soldadura | PID |
| tiempo de fusión | 30 minutos. |
| temperatura máxima de soldadura | 350 °C |
| Calentador de soldadura | 1.5kw/ caldera de soldadura |
| Noz de soldadura | |
| Noche de luz | personalizado |
| el material | aleación alta en carbono |
| una boquilla equipada de forma estándar | 5 piezas equipadas con una barandilla ((2,5mm/3,0mm/4,0mm/5,0mm/6,0m) |
| Gestión del N2 | |
| Calentador de N2 | equipado de acuerdo con el estándar |
| Rango de temperatura de la N2 | 0 - 350 °C |
| Consumo de N2 | 1 - 3 m3 /h / boquilla |
Las máquinas estándar incluyen:
| 序号Serie | 名称Elemento | 内容 contenido | Cantidad Cantidad |
| 1 | Sistema de control Sistema de control | computadora ordenador PC y monitor | 1 juego |
| 实时监控摄像头 Vivo en la cámara del monitor | |||
| Control y control de movimiento | |||
| 2 |
Sistema de movimiento de plataforma - ¿ Qué es eso? |
Todas las plataformas de dos ejes |
1 juego
|
| 两轴全配滚珠丝杆及直线导轨2 eje equipado con tornillo de bolas y riel de guilda lineal | |||
| 两轴全配伺服电机及伺服驱动器2 eje equipado con servomotor y conductor | |||
| 3 | 选择性喷雾系统Sistema de flujo | 进口喷射 进口喷射 importado válvula de chorro de flujo |
1 juego
|
| 助剂 flux tank (tanque de flujo de ayuda) | |||
| Sistema neumático de control de flujo de aire | |||
| 喷嘴 sistema de limpieza automática de boquilla sistema de limpieza automática | |||
| 4 | 预热系统sistema de precalentamiento | 热风上预热, 红外射灯下预热 Precalentar el aire caliente, calefacción infrarroja en la parte inferior |
1 juego
|
| 5 |
Sistema de movimiento de plataforma (Tierra de aluminio) |
Todas las plataformas de tres ejes |
1 juego
|
| Tres ejes de rodillos de barras de perlas de rodillo y de líneas rectas equipados con tornillo de bola y riel lineal | |||
| Máquina eléctrica de servicio completo de tres ejes y controlador de servicio equipado con servomotor y controlador | |||
| 6 | 选择性 接锡炉Soldadora de cerámica | 15KG leña, lámina, conducto, servidor sistema15kg de capacidad de soldador de la olla, el impulsor, el túnel, el motor del servidor |
1 juego
|
| El sistema de alarma de temperatura de la soldadura | |||
| Sistema de control de la temperatura de la soldadura | |||
| Sistema de calefacción en línea independiente | |||

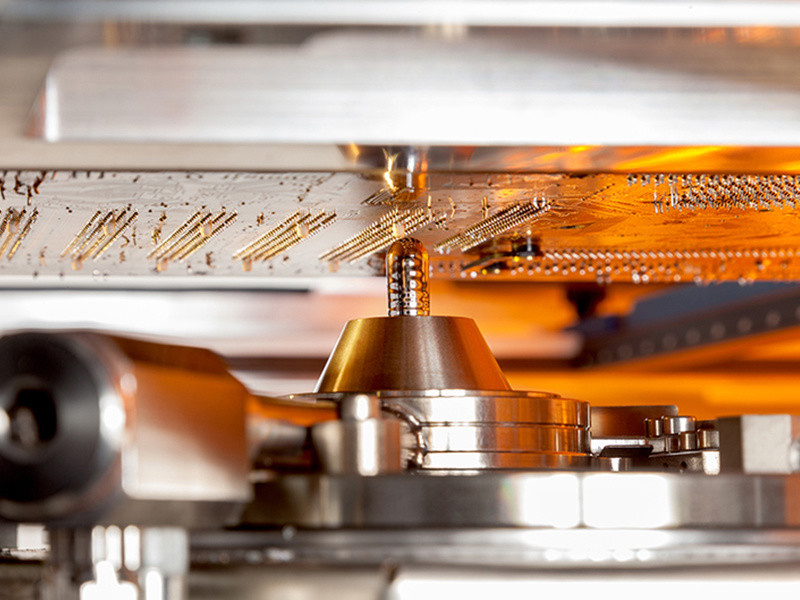

| 标配5个 接喷嘴 (núcleo de 4 mm x 3pcs, 5 mm, 6 mm) Boquilla de soldadura equipada con el estándar | |||
| 7 |
运输部份 Sistema de transporte |
Antes y después del conductor de transporte, independiente del conductor de paso (sección de precalentamiento por rociado) |
1 juego
|

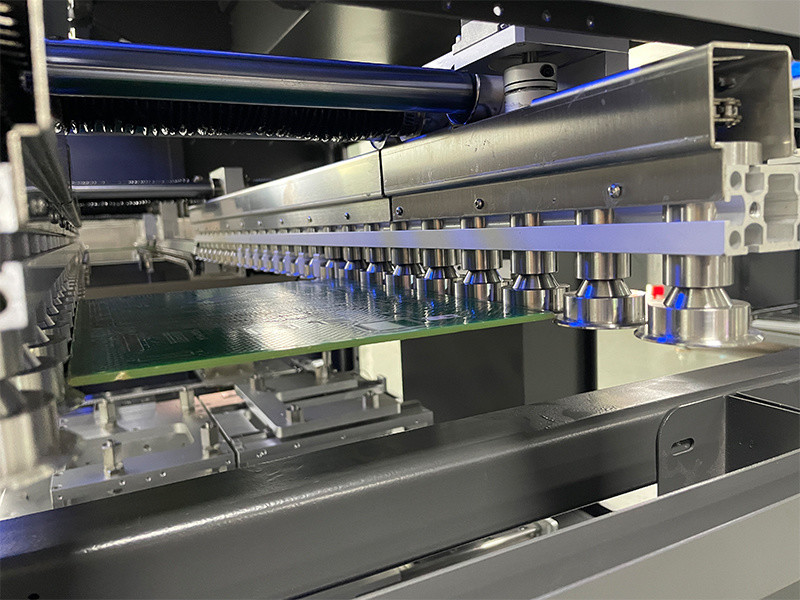

| Guía de transporte de la cadena delantera y trasera (sección de precalentamiento por rociado) | |||
| Sección de pulverización del dispositivo de bloqueo de placa de PCB, sección de precalentamiento | |||
| Antes y después del conductor de transporte, independiente de paso a paso (sección de soldadura de estaño) | |||
| Guía de transporte del rodillo delantero y trasero (sección de soldadura de estaño) | |||
| Dispositivo de bloqueo de placas de PCB | |||
| Dispositivo de sujeción lateral de PCB | |||
| 8 | 机器??体Casi de la máquina | 机架及表面喷粉机框/cover & painting (marco/cobertura y pintura de la máquina de rociado de superficie) |
1 juego
|
La máquina de soldadura por ondas selectivas SMT es un equipo muy avanzado y fiable que requiere un mantenimiento mínimo.Ofrecemos soporte técnico y servicios de productos completos para garantizar que su máquina esté en funcionamiento lo antes posible.
Nuestro equipo de expertos técnicos está disponible para brindar asistencia técnica remota por teléfono o correo electrónico. Además, ofrecemos servicios de apoyo in situ, incluida la instalación, capacitación y mantenimiento.
Nuestro objetivo es garantizar que su máquina de soldadura por onda selectiva SMT funcione con el máximo rendimiento, minimizando el tiempo de inactividad y optimizando la eficiencia de la producción.Póngase en contacto con nosotros hoy para obtener más información sobre nuestro soporte técnico de productos y servicios.
