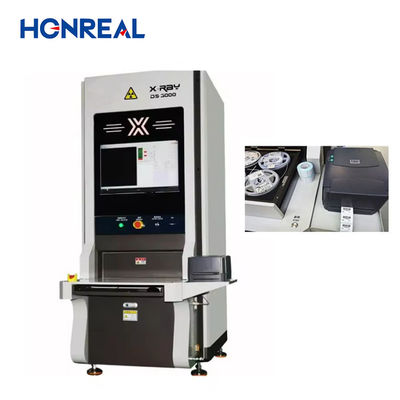

La máquina de recuento de componentes inteligente X-RAY está diseñada específicamente para carretes de cinta fuera de línea, por lo que es la solución perfecta para los sistemas de recuento de componentes de carretes SMT.Viene equipado con un algoritmo de conteo optimizado por IA que permite la inspección puntual de varios materialesLa máquina puede contar hasta cuatro palets de material simultáneamente, por lo que es un dispositivo extremadamente eficiente y ahorrador de tiempo.
La máquina de recuento de componentes inteligente Rayo X es capaz de inspeccionar cintas y bobinas de 7" ~ 17" de tamaño, con una altura de escaneo de ≤ 80 mm.La velocidad máxima de inspección para la cinta y el carrete es < 10 s/carrete o 4*7?? carrete < 10 sLa máquina puede detectar componentes tan pequeños como 01005 y tiene una precisión de inspección ≥ 99,99%.
La máquina de conteo inteligente de componentes X-RAY está equipada con un sistema de conteo de componentes que carga automáticamente los datos a la nube.Este sistema actualiza periódicamente la base de datos y establece vínculos con el sistema ERP/MES de la fábrica, ahorrando así mucho tiempo y costes.
En general, la Máquina Inteligente de Cuento de Componentes X-RAY es un dispositivo eficiente y confiable que es perfecto para carretes de cinta fuera de línea.inspección puntual de varios materiales, y el sistema de carga automática de datos lo convierten en una excelente opción para los sistemas de recuento de componentes SMT Reel.
Requisitos de uso: una vez finalizado el conteo directo de la máquina de conteo inteligente de rayos X, los datos resultantes del conteo se subirán al sistema de control digital para su actualización.
Y las ocasiones de aplicación:
1 Inventario de material WO 2 Inventario único de LPN 3 Inventario inicial/inventario doble.
Especificaciones:
| Especificación general | |
| Modo de trabajo | No en línea |
| Dimensiones (mm) | En el caso de las empresas de servicios de telecomunicaciones, el número de unidades de transporte será el siguiente: |
| Peso | Aproximadamente 800 kg. |
| Fuente de alimentación | 110~220VAC 50/60Hz, 1,5 kW |
| Computadora del sistema | |
| PC para uso industrial | PC industrial con procesador Intel i7 (64 bits) |
| Sistema operativo | Sistema operativo de Windows 10 |
| Muestra | Display LCD de 27 pulgadas de alta definición |
| Sistema de almacenamiento | |
| RAM: 16 GB, HDD: 1 TB + SSD: 256 G | |
| Accesorios incluidos | |
| Escáner de código de barras portátil | / |
| Impresora de etiquetas | / |
| Capacidades de inspección | |
| Tamaño de la cinta y del carrete | 7" ~ 17" |
| Alturas de escaneo | ≤ 80 mm |
| Velocidad máxima de inspección | 7~17 |
| Cintas y bobinas | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tamaño mínimo del componente | 01005 |
| Precisión de la inspección | ≥ 99,99% |
| Tubo de rayos X | |
| El tipo | Tubo cerrado |
| Ventilación máxima | 50 KV |
| Corriente máxima | 1000 μA |
| Tamaño del punto de enfoque | 0.03 mm |
| Sistema de imágenes | |
| El tipo | Detector de panel plano (FPD) |
| Rango de detección efectivo: | Cuadro de las partidas 1 y 2 |
| Matriz de píxeles | 3072*3072 píxeles |
| Tamaño de píxel | 139 μm |
| Tasa de fotogramas | 6 fpsv |
| AD Conversión | 16 bits |
| Paquete detectable | |
| Chips, paquetes ESD, bandeja JEDEC, tubos y transistores. | |
| Componentes detectables | |
|
Las demás máquinas y aparatos para la fabricación de materiales de construcción FETs, varios tipos de resistencias, condensadores biliares, conectores detectables, chips de circuitos integrados, etc. |
|
| Base de datos | |
| Apoyar la conexión con MES, ERP y WMS Intelligent | |
| Sistema de seguridad | |
| Estándar |
Se ajusta a la regulación de la FDA-CDRH CFR 21 1020.40 Subcapítulo para los sistemas de rayos X de los gabinetes. |
| Emisión de rayos X |
< 1μSv/h (reglamento FDA-CDRH CFR 21 1020).40 de las que se utilicen en la fabricación de los productos de la partida 85 |
| Gestión de la autoridad | Sistema de evaluación de huellas dactilares y contraseñas. |
| Protección del armario blindado contra fugas de radiación | |
| Medidor de control de las fugas de radiación en tiempo real | |
