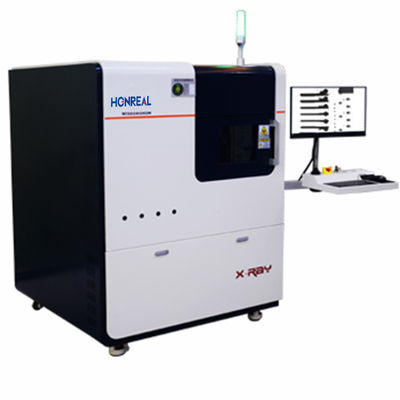

Sistema de inspección de rayos X Máquina de inspección de rayos X de alta precisión
Descripción principal:
El sistema de esta serie de equipos consta principalmente de siete partes principales: fuente de rayos X de microfoco, unidad de imagen, sistema de procesamiento de imagen por ordenador, sistema mecánico,sistema de control eléctrico, sistema de protección de la seguridad y sistema de alerta. Integra pruebas no destructivas modernas, tecnología de software informático, adquisición de imágenes y tecnología de procesamiento,tecnología de transmisión mecánica, y algoritmos de IA, que cubren cuatro áreas técnicas principales: óptica, mecánica, eléctrica y algorítmica.Utilizando las diferencias en la absorción de rayos X causadas por diferentes materiales o espesores, permite obtener imágenes de la estructura interna de los objetos y luego realizar la detección de defectos internos. Puede proporcionar observación en tiempo real de imágenes de inspección de alta definición de productos,determinación de la presenciaAl mismo tiempo, basado en los requisitos personalizados del usuario, el algoritmo de IA es capaz de determinar automáticamente los defectos,garantizar la exactitud y la objetividad en la evaluación.
Parámetros del equipo
| Clasificación | Punto de trabajo | El tipo | Parámetros y funciones |
|
Configuración del hardware |
Fuente de rayos X |
Tipo de marca |
HAMAMATSU, Hamamatsu, Japón, Microfoco cerrado de rayos X Fuente |
| Corriente de tensión | 90kv, 10-200uA | ||
| Tamaño del foco | 5 μm | ||
| El poder de Maxi | 8W | ||
|
Unidad de imágenes |
Tipo de marca |
IRAY, Silicio amorfo plano Detector de panel |
|
| Área de imágenes | Las demás medidas de seguridad | ||
|
Unidad fotosensible Tamaño |
85 μm | ||
| Matriz de píxeles | 1536 × 1536 | ||
| Resolución | 5.8Lp/mm | ||
|
Ángulo de inclinación |
Ángulo de visión de 0-90° (45° a la izquierda y a la derecha) | ||
| Tasa de cuadros de imagen | 20 cuadros por segundo | ||
| Proporción de aumento |
Magnificación geométrica de 150 las veces |
||
|
El ordenador |
Marca de host | Computadora industrial de tecnología avanzada | |
|
Computación industrial Configuración |
CPU:I5 6500 RAM:8G, HDD:1TB | ||
| Monitoreo | Display LCD de 24 pulgadas | ||
|
Plataforma de carga |
Área de carga | Para el uso en el sector de los automóviles | |
| Área de inspección máxima | Para el uso en el sector de los automóviles | ||
|
Viaje de movimiento (eje Z) |
Panel de detección Z1 = 300 mm, Fuente de rayos X Z2 = 300 mm | ||
| Viajes de movimiento (eje X) | El eje X = 510 mm, el eje Y = 405 mm | ||
| Peso máximo de la muestra | 10 kg de peso | ||
| Método de control de movimiento | Tri-combinación de joystick, ratón y teclado | ||
| Sistema de navegación | Configuración |
Hikvision Alta definición La cámara |
|
|
Sistema de software |
Introducción al software |
Propiedad intelectual |
Desarrollado independientemente con software de propiedad intelectual. |
|
Funciones del software |
Configuración automática de imagen |
Coordenadas de posición y información de parámetros de los puntos característicos |
||
| Funcionalidad de navegación automática | Facilitar el movimiento rápido a los puntos de inspección | |||
|
Característica de cálculo |
Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos de la partida 8521 | |||
|
Modelo de algoritmo |
Detección personalizable modelos de algoritmos basados en requisitos |
|||
| Funcionalidad de edición de ubicación | Detección de posición multipunto fácilmente | |||
|
Parámetros de la máquina |
Peso | alrededor de 1250Kg | ||
| Fuente de alimentación | Las demás: | |||
| El poder de Maxi | 2.0KW | |||
| Las dimensiones del equipo |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. Se aplicará el procedimiento siguiente: |
|||
| Dosis de fuga de radiación | El valor de las emisiones de gases de efecto invernadero | |||
|
Seguridad radiológica |
1.Dose de fuga de radiación: 1 μSv/h. |
|||
|
2El material de protección de la carcasa está compuesto por una estructura de acero-plomo-acero, y la ventana de la puerta delantera utiliza vidrio con plomo para protección contra la radiación. |
||||
|
3Función de bloqueo de seguridad: los interruptores de límite están instalados en todas las posiciones de la puerta. el poder. |
||||
|
4.Utilizar luces indicadoras de estado para indicar el estado operativo de la radiografía fuente. |
||||
|
5El equipo ha obtenido la "Exención para Radioisótopos y Radiación" Dispositivos". |
||||
Lista de configuración
|
No . |
Nombre | Cantidad | Unidad | Especificaciones de configuración |
| 1 | Fuente de rayos X | 1 | SET |
HAMAMATSU, Hamamatsu, Japón, Microfoco cerrado X- rayos Fuente 90KV |
| 2 |
Unidad de imágenes |
1 |
El PCS |
iRAY, detector de paneles planos de silicio amorfo de 130 mm Las demás partes |
| 3 | El ordenador host | 1 | El PCS | Computadora industrial de tecnología avanzada |
| 4 | Monitoreo | 1 | El PCS | Monitor HD de 24 pulgadas |
| 5 | Componentes de control de precisión | 1 | SET | Tarjeta de control de movimiento Googol, motor, etc. |
| 6 | Sala de plomo y piezas de movimiento | 1 | SET | Desarrollado por WISDOMSHOW |
| 7 | El software | 1 | SET | Desarrollado por WISDOMSHOW |
