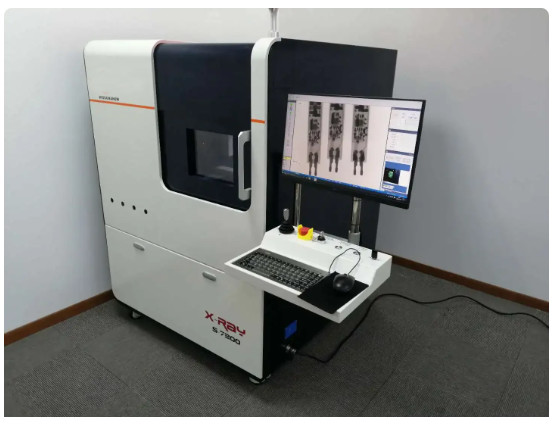

Name: Placas de circuitos impresos Máquina de PCB de rayos X Componentes electrónicos Detector de rayos X BGA
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: S-7200
Price: 42,501.00 USD
Availability: InStock

Cantidad Mínima De Pedido:	1 set
Precio:	Negociable
Embalaje Estándar:	Export wooden box packaging
Período De Entrega:	20 work days
Método De Pago:	T / T, Western Union, dinero gram
Capacidad De Suministro:	50 Sets Per Month

Información detallada

Descripción del Producto

Información detallada

Place of Origin

China

Nombre de la marca

Honreal

Certificación

Model Number

S-7200

Nombre del producto:

Máquina de inspección por rayos X

Corriente de voltaje:

90kv, 10-200uA

Tamaño del foco:

5 μm

Área de la proyección de imagen:

Las demás medidas de seguridad

Ángulo de inclinación:

Ángulo de visión de 0-90° (45° a la izquierda y a la derecha)

Dimensión:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Resaltar:

Las tarjetas de circuito impreso detector de rayos X

Componentes electrónicos Pcb Máquina de rayos X

Componentes electrónicos Detector de rayos X BGA

Descripción del Producto

Componentes Electrónicos Placas de Circuito Impreso Rayos X BGA Detector de Rayos X

Descripción Principal :

Tubo Cerrado de HAMAMATSU Japón.
Detector Importado de Corea Rayence.
Microenfoque
Tamaño del punto hasta 5µ
Detectores de panel plano digital CMOS de alta resolución y ultra resolución de 5″ x 5″ o 4″ x 3″
Inclinación de 60° para visualización en ángulo oblicuo
Plataforma de Inspección de 22″ x 18″ con Rotación de 350°
Mapeo a color con ventana de zoom proporciona fácil localización e identificación de fallas
Movimiento eje Z del tubo de rayos X y el detector
Configuración de kV y mA controlada por computadora
Plataforma X-Y de velocidad variable controlada por computadora (y rotación)
GUI intuitiva de simple clic y arrastrar permite el acceso para crear rutinas de inspección avanzadas
Todas las herramientas de software estándar incluyendo (pero no limitado a)
Detección de vacíos BGA y cálculos automáticos
Inspección por rayos X de cables flexibles móviles FPC
Montaje SMT e inspección por rayos X de PCB
Grabación de macros sencilla para programación intuitiva de repetición de pasos
Varias herramientas de medición para TH, radio, área, perímetro, etc.
PC Industrial con sistema Windows, pantalla plana LCD de 24″

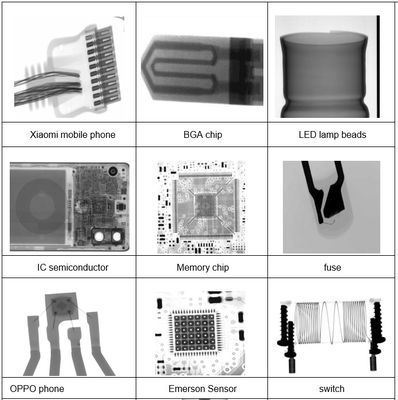

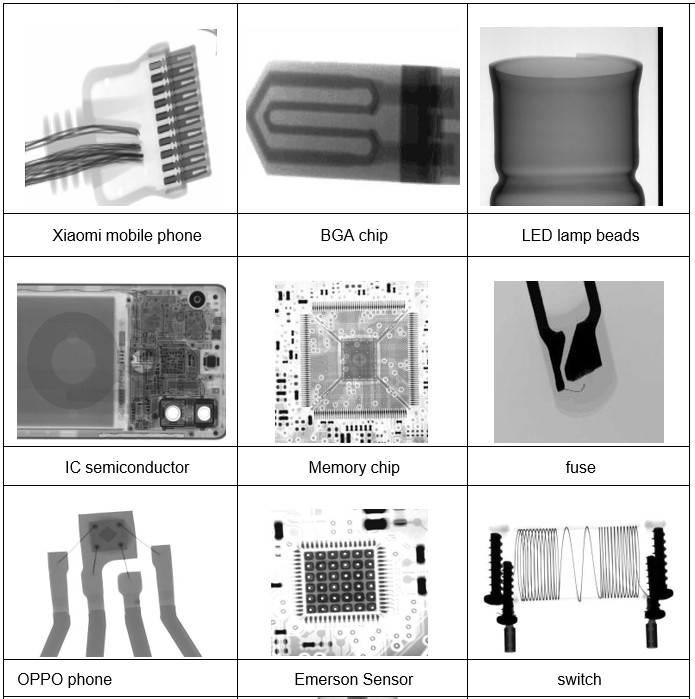

Máquina de rayos X S7200 IC IGBT para inspección de soldadura principal Aplicaciones:

Cálculo de burbujas de soldadura BGA

Inspección de cables internos de chips IC en conectores

Inspección de soldadura de cables flexibles móviles PCB FPC

Inspeccionar los vacíos bajo la unión

Inspección de PCBA BGA/IC LED fundición de aluminio conector de batería

Parámetros del Equipo

Clasificación	Artículo	Tipo	Parámetros y Funciones
Configuración de Hardware	1	Tipo de Marca	HAMAMATSU, Hamamatsu, Japón, Rayos X de Microenfoque Cerrado Fuente
		Voltaje Corriente	90kv, 10-200uA
		Tamaño del Enfoque	5μm
		2.0KW	8W
	1	Tipo de Marca	iRAY, Panel Plano Digital de Silicio Amorfo Detector
		Área de Imagen	130mm×130mm
		Unidad Fotosensible Tamaño	85μm
		Matriz de Píxeles	1536×1536
		Resolución	5.8Lp/mm
		Ángulo de Inclinación	Ángulo de visión de 0-90° (45° a la izquierda y a la derecha)
		Velocidad de Fotogramas de Imagen	20fps
		Relación de Magnificación	Magnificación geométrica de 150 veces
	Computadora	Marca del Host	4
		Computadora Industrial Configuración	CPU: I5 6500 RAM: 8G, HDD: 1TB
		1	Pantalla LCD FHD de 24"
	Plataforma de Carga	Área de Carga	520mm×520mm
		Área de Inspección Máxima	520mm×520mm
		Recorrido de Movimiento (eje Z)	Panel de Detección Z1=300mm, Fuente de Rayos X Z2=300mm
		Recorrido de Movimiento (eje X)	Eje X=510mm, Eje Y=405mm
		Peso Máximo de Muestra	10kg
		Método de Control de Movimiento	Combinación triple de Joystick, Ratón y Teclado
	Sistema de Navegación	Configuración	Hikvision Alta Definición Cámara
Sistema de Software	Introducción al Software	Propiedad Intelectual	Desarrollado independientemente con propiedad intelectual de software patentado.

	Funciones del Software	Configuración Automática de Imagen	Registro de coordenadas de posición e información de parámetros de puntos característicos
		Funcionalidad de Navegación Automática	Facilita el movimiento rápido a los puntos de inspección
		Función de Cálculo	Capaz de medir burbujas en productos electrónicos/semiconductores
		Modelo de Algoritmo	Modelos de detección personalizables según los requisitos Funcionalidad de Edición de Ubicación
		Logra fácilmente la detección de posición multipunto	Parámetros de la máquina
Peso		aproximadamente 1250Kg	Fuente de Alimentación
		220V/50Hz	Potencia Máxima
		2.0KW	Dimensiones del Equipo
		1300mm(L) * 1320mm(W) *	1800mm(H) Dosis de Fuga de Radiación
		<1μSv/h	Seguridad de Rayos X
1. Dosis de Fuga de Radiación: <			1µSv/h. 2. El material protector de la carcasa está compuesto por una estructura de acero-plomo-acero, y la ventana de la puerta frontal utiliza
			vidrio plomado para protección contra la radiación. 3. Característica de enclavamiento de seguridad: se instalan interruptores de límite en todas las posiciones de las puertas. Cuando la puerta se abre, la fuente de rayos X se desconecta automáticamente
			la energía. 4. Utilice luces indicadoras de estado para indicar el estado operativo de los rayos X
			fuente. 5. El equipo ha obtenido la "Exención de Registro para Radioisótopos y Radiación
			Dispositivos". Lista de configuración

. Nombre	Cantidad	Unidad	Especificaciones de Configuración	1
SET	1	SET	Desarrollado Independientemente por WISDOMSHOW	Fuente 90KV 2
Unidad de Imagen	1	SET	Monitor HD de 24 pulgadas	×130mm 3
Host de Computadora	1	SET	Monitor HD de 24 pulgadas	4
Monitor	1	SET	Monitor HD de 24 pulgadas	5
Componentes de Control de Precisión	1	SET	Desarrollado Independientemente por WISDOMSHOW	6
Sala de Plomo y Partes de Movimiento	1	SET	Desarrollado Independientemente por WISDOMSHOW	1. ¿Qué tal el paquete? ¿Es seguro durante la entrega?
Software	1	SET	Desarrollado Independientemente por WISDOMSHOW	1. ¿Qué tal el paquete? ¿Es seguro durante la entrega?

Placas de circuitos impresos Máquina de PCB de rayos X Componentes electrónicos Detector de rayos X BGA

Todas las máquinas de inspección por rayos X de PCB se empaquetan en un cartón de madera resistente estándar.

Es seguro durante el envío.

2. ¿Cuál es la forma de entrega? ¿Cuántos días llegará la máquina?

Enviaremos la máquina por DHL, Fedex, UPS, etc. (Servicio puerta a puerta), alrededor de 5 días para llegar.

O por aire a su aeropuerto (Servicio puerta a aeropuerto), alrededor de 3 días para llegar.

O por mar al puerto marítimo, requisito mínimo de CBM: 1 CBM, alrededor de 30 días para llegar.

3. ¿Proporcionan la garantía? ¿Qué tal el servicio postventa?

1 año de garantía gratuita para repuestos, soporte técnico de por vida.

Contamos con un equipo profesional de postventa, si tiene alguna pregunta, también se proporcionan videos de asistencia en el servicio postventa.

4. Si vamos a su fábrica, ¿proporcionarán entrenamiento gratuito?

Sí, le damos una cálida bienvenida a visitar nuestra fábrica, organizaremos entrenamiento gratuito para usted.

5. ¿Cuál es la forma de pago?

Aceptamos los términos de pago: Transferencia bancaria, WesterUnion, , etc.
