Ventajas:

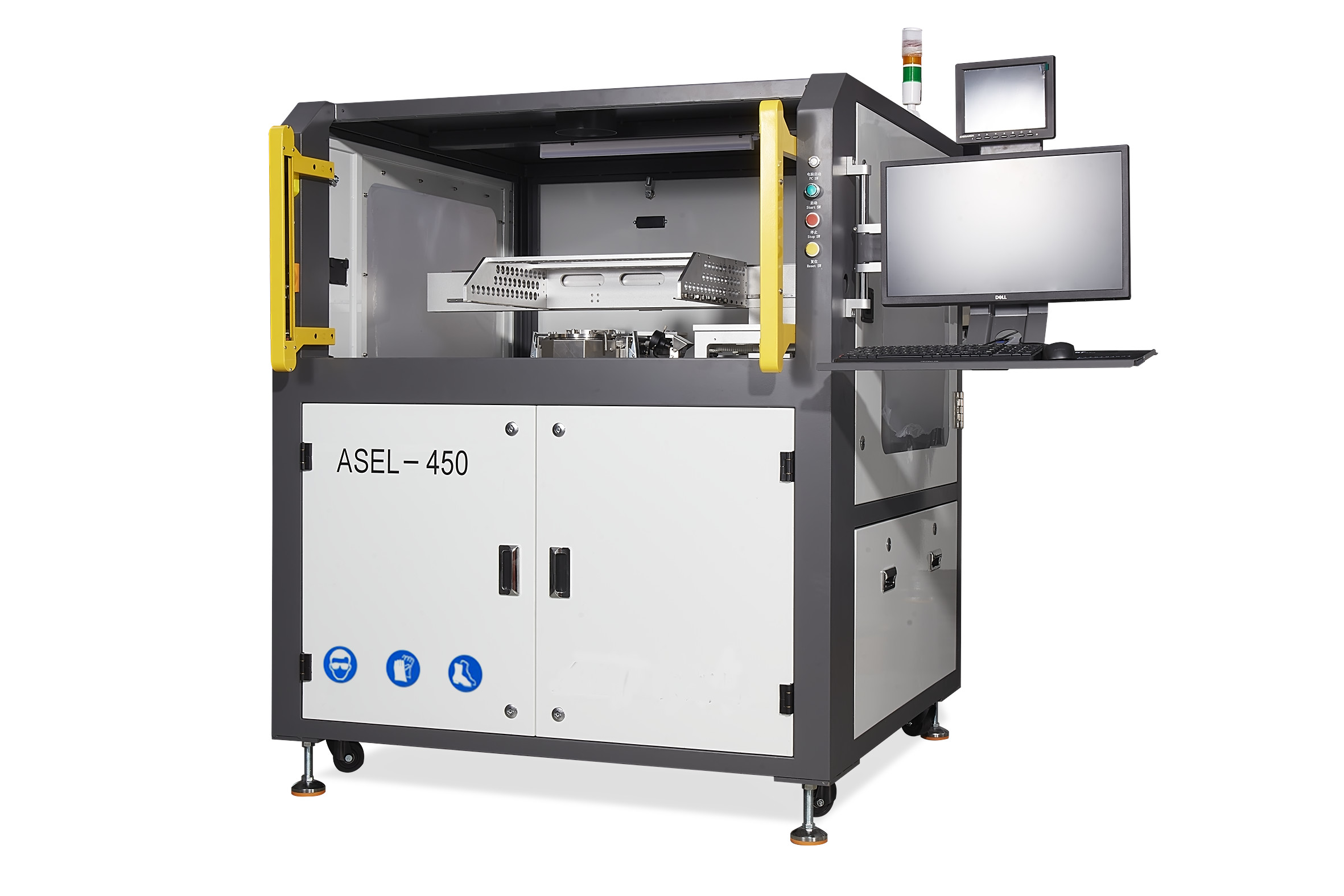

1. Máquina de modelo fuera de línea, en la misma mesa de movimiento XYZ combina flujo selectivo y soldadura, compacta y plena función.
2- Alta calidad de soldadura.
3El movimiento de la placa de PCB, el rociado y la plataforma de soldadura están fijos.
4Puede colocarse junto a la línea de producción SMT para soldar, muy flexible.
5Todos los parámetros se pueden configurar en PC y guardar en el menú de PCB, como el camino de movimiento, temperatura de soldadura, tipo de flujo, tipo de soldadura, temperatura de n2 etc.,mejor trazabilidad y fácil obtención de calidad de soldadura repetida.
| Punto de trabajo | Las condiciones de los productos: |
| En general | |
| Potencia de funcionamiento/potencia máxima | 1 a 3 kW/5 kW |
| Tamaño del PCB | 50x50-350x450 mm. Es decir, entre 50 y 50 mm. |
| Dimensión de la máquina | 1090*1256*1340 mm |
| Peso neto | 320 KG |
| Fuente de alimentación | 1PH 220V 50HZ |
| Suministro de aire | Entre 3 y 5 barras |
| Se requiere el escape | 100 m3/h |
| Plataforma robótica de PCB | |
| Ejes de movimiento | X, Y y Z |
| Control de movimiento | Servo completo |
| Precisión de la posición | + / - 0,05 mm |
| Aclaración superior de los PCB | 80 mm |
| Aclaración del fondo del PCB | 30 mm |
| Posicionamiento de los PCB | Presión de autoevaluación |
| Gestión de la soldadura | |
| Estaciones de soldadura estándar | 1 piezas |
| Capacidad de la caldera de soldadura | 15 kg de peso |
| Control de la temperatura de la soldadura | PID |
| Tiempo de calentamiento | 45 minutos. |
| Temperatura máxima | 380 °C |
| Calentador de caldera | 3 kW |
| Nozles de soldadura | |
| Nozles de microondas | Diámetro de 2 a 8 mm |
| Boquilla personalizada | Puede proporcionar |
| Gestión de la inercia del nitrógeno (N2) | |
| Calentador de N2 | equipado de acuerdo con el estándar |
| Rango de control del PID de N2 Temp | 0 - 350 °C |
| Consumo de N2 por boquilla | 1Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
| Se requiere pureza de N2 de oxígeno | O2 < 20 ppm |
| Gestión del flujo | |
| Boquilla de flujo de pulverización | Dispersor de pulverización de pequeño tamaño, tipo de atomización |
| Capacidad de flujo | 1.2L |
| El depósito de flujo | El depósito de presión |
| Sistema de control | |
| Método del programa | Control por ordenador |
| Sistema de control | Control por ordenador |
| Tiempo típico del programa | 10 minutos. |
