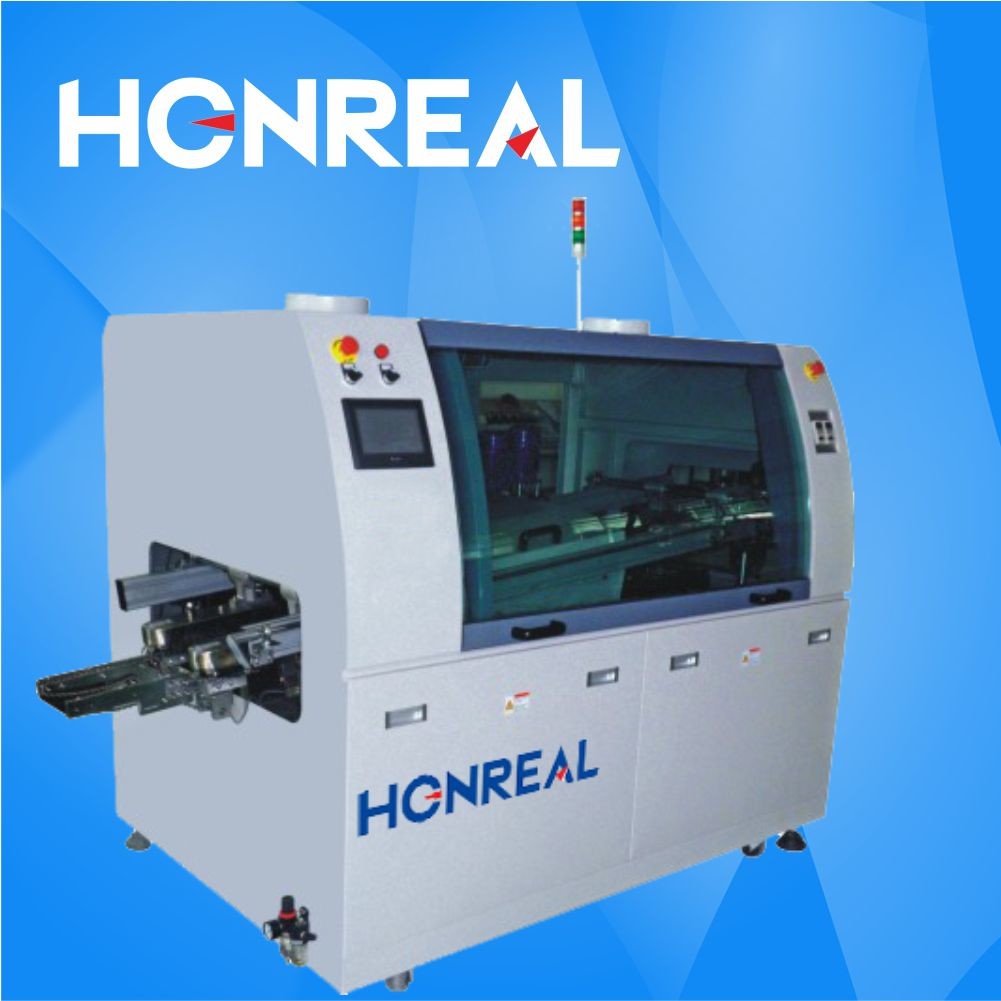

Máquina de soldadura por onda giratoria HR-200
STD: Panel frontal con control de encendido/apagado ; OPT: Control de pantalla táctil
¤ Adecuado para productos con baja densidad de componentes/bajos criterios de proceso/productos con contenido de plomo
¤ SMC Cabeza transversal del flujador neumático impulsado por cilindro
¤ 1 Precalentador infrarrojo
¤ Estructura de precalentador modulado, conveniente para el mantenimiento
¤ Mitsubishi PLC+PID controlado en circuito cerrado
¤ SUS 316L Pot de soldadura
¤ Saldadero manual para subir/bajar y rodar hacia adentro/hacia fuera
¤ Disponible con diferentes tipos de dedos de soldadura
¤ Inclinación de 4-7° ajustable
¤ Limpiador automático de dedos
¤ Refrigeración por aire natural de flujo cruzado
¤ STD: panel frontal con control de encendido/apagado; OPT: control de pantalla táctil
| Modelo | Control del panel HR-200 | Pantalla táctil HR-200 |
| Dimensión de la máquina | La longitud de la línea de banda es la longitud de la línea de banda. | La longitud de la línea de cruce es la longitud de la línea de cruce de la línea de cruce. |
| Peso | 600 kg de peso | |
| El color | Color gris de computadora | |
| En general | ||
| Control principal | Control del botón del panel | Control del panel táctil |
| Las demás máquinas | 1 | |
| Zona de enfriamiento | 1 | |
| Descenso de la pendiente de enfriamiento | Refrigerado por aire natural:3-4° C/seg | |
| Requisito de escape | Se aplicarán las siguientes medidas: | |
| Necesidad de aire comprimido | > 4 kg/cm2 | |
| Requisito de potencia | 3 Fase 5 Cables 38oVac 50/60 Hz | |
| Consumo inicial | ≤ 17 kW | |
| Consumo constante | ≤ 6 kW | |
| Tiempo de lanzamiento |
Precalentamiento: aproximadamente 15 minutos. Pot de soldadura: Aproximadamente 70 minutos |
|
| Punto de referencia de la temperatura |
Precalentamiento: temperatura ambiente de 200 °C Pot de soldadura: temperatura ambiente de 300 ° C |
|
| Control de la temperatura | Control de circuito cerrado PID | |
| Precisión de la temperatura | ± 1°C | |
| Temperatura a través de la desviación | ± 2°C | |
| Flujo de aire caliente | Aproximadamente 50CFM | |
| Ancho del proceso | 50 a 250 mm | |
| Altura del proceso | 750 mm ± 30 mm | |
| Velocidad del transportador | Se aplicarán las siguientes medidas: | |
| Acceso del producto |
Referencia a las ranuras de los dedos; En el caso de los vehículos de la categoría M1 y N1, el valor de los valores de los valores de los vehículos de la categoría M1 y N2 es el valor de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores |
|
| Fluxante | ||
| Cabeza transversal de la pulverización | SMG Conducción del cilindro neumático | |
| Tamaño molecular | 20-40 micrones | |
| Diámetro de la boquilla de flujo | 1.3 mm | |
| Capacidad de flujo | 20 litros | |
| Conchas de soldadura | ||
| Capacidad de la maceta | 250 kg de peso | |
| Materiales para macetas | Acero inoxidable 316L | |
| El desplazamiento de la onda | Entre Chip y Lambda 36 mm | |
| Importe bruto | 0.19-0.21 kg/h | |
Los detalles:
Método de desmontaje del paquete de caja de madera:
Las siguientes herramientas necesarias para desmontar:
1. llave de 14 mm
2El martillo.
3- Es una barra.
Después de desmontar los tornillos colocados en una caja de madera, primero retire la tabla superior y luego las tablas circundantes sucesivamente.
Desempaque el paquete de vacío.
Cortar con un cuchillo la película protectora de plástico del embalaje exterior y quitarla con cuidado para evitar daños a las personas y a la máquina.
Saque con cuidado la máquina y otros objetos y colóquelos suavemente.
