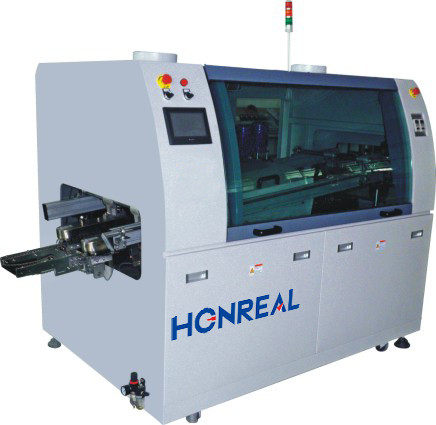

Máquina de soldadura por onda giratoria HR-200
STD: Panel frontal con control de encendido/apagado ; OPT: Control de pantalla táctil
¤ Adecuado para productos con baja densidad de componentes/bajos criterios de proceso/productos con contenido de plomo
¤ SMC Cabeza transversal del flujador neumático impulsado por cilindro
¤ 1 Precalentador infrarrojo
¤ Estructura de precalentador modulado, conveniente para el mantenimiento
¤ Mitsubishi PLC+PID controlado en circuito cerrado
¤ SUS 316L Pot de soldadura
¤ Saldadero manual para subir/bajar y rodar hacia adentro/hacia fuera
¤ Disponible con diferentes tipos de dedos de soldadura
¤ Inclinación de 4-7° ajustable
¤ Limpiador automático de dedos
¤ Refrigeración por aire natural de flujo cruzado
¤ STD: panel frontal con control de encendido/apagado; OPT: control de pantalla táctil
| Modelo | Control del panel HR-200 | Pantalla táctil HR-200 |
| Dimensión de la máquina | La longitud de la línea de banda es la longitud de la línea de banda. | La longitud de la línea de cruce es la longitud de la línea de cruce de la línea de cruce. |
| Peso | 600 kg de peso | |
| El color | Color gris de computadora | |
| En general | ||
| Control principal | Control del botón del panel | Control del panel táctil |
| Las demás máquinas | 1 | |
| Zona de enfriamiento | 1 | |
| Descenso de la pendiente de enfriamiento | Refrigerado por aire natural:3-4° C/seg | |
| Requisito de escape | Se aplicarán las siguientes medidas: | |
| Necesidad de aire comprimido | > 4 kg/cm2 | |
| Requisito de potencia | 3 Fase 5 Cables 38oVac 50/60 Hz | |
| Consumo inicial | ≤ 17 kW | |
| Consumo constante | ≤ 6 kW | |
| Tiempo de lanzamiento |
Precalentamiento: aproximadamente 15 minutos. Pot de soldadura: Aproximadamente 70 minutos |
|
| Punto de referencia de la temperatura |
Precalentamiento: temperatura ambiente de 200 °C Pot de soldadura: temperatura ambiente de 300 ° C |
|
| Control de la temperatura | Control de circuito cerrado PID | |
| Precisión de la temperatura | ± 1°C | |
| Temperatura a través de la desviación | ± 2°C | |
| Flujo de aire caliente | Aproximadamente 50CFM | |
| Ancho del proceso | 50 a 250 mm | |
| Altura del proceso | 750 mm ± 30 mm | |
| Velocidad del transportador | Se aplicarán las siguientes medidas: | |
| Acceso del producto |
Referencia a las ranuras de los dedos; En el caso de los vehículos de la categoría M1 y N1, el valor de los valores de los valores de los vehículos de la categoría M1 y N2 es el valor de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores |
|
| Fluxante | ||
| Cabeza transversal de la pulverización | SMG Conducción del cilindro neumático | |
| Tamaño molecular | 20-40 micrones | |
| Diámetro de la boquilla de flujo | 1.3 mm | |
| Capacidad de flujo | 20 litros | |
| Conchas de soldadura | ||
| Capacidad de la maceta | 250 kg de peso | |
| Materiales para macetas | Acero inoxidable 316L | |
| El desplazamiento de la onda | Entre Chip y Lambda 36 mm | |
| Importe bruto | 0.19-0.21 kg/h | |
Los detalles:
Sitio de instalación:
1. Operar la máquina en un ambiente limpio y ventilado para evitar que el polvo o otros elementos afecten la calidad de la soldadura;
2No instale la máquina cerca de fuentes de interferencia eléctrica o magnética.
3No deje que la entrada y salida de la máquina se enfrenten al ventilador o a la ventana con viento durante su instalación.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
Ambiente y condiciones de trabajo:
1. El equipo se colocará en un taller de suelo plano ventilado y seco;
2La temperatura del entorno de trabajo deberá estar dentro de los 5° 45° C.
3. deberá estar equipada con una fuente de alimentación estable (bien conectada a tierra con plomo) con corriente nominal, y su voltaje deberá registrarse en la placa de identificación;
Shenzhen Honreal Technology Co., Ltd es una empresa nacional de alta tecnología, especializada en investigación y desarrollo de equipos SMT, producción, ventas.El capital social de la empresa es de 5 millonesCon un equipo técnico experimentado y una excelente capacidad de innovación técnica, crear una mejor cadena de suministro de productos y un equipo de servicio y satisfacer las diferentes necesidades de los clientes es nuestro objetivo a largo plazo.Vamos a satisfacer las necesidades de los clientes mediante la comprensión de los clientes, poniéndolos en primer lugar y prestando servicios valiosos.
P: ¿Cómo puede garantizar la calidad de sus ventas?
R: Garantizamos que cada conjunto de máquinas se somete a pruebas rigurosas antes de que se le entreguen, para garantizar el excelente rendimiento de todos los productos.
P: ¿Cómo va la formación?
R: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra empresa o es muy fácil de operar
La máquina de acuerdo con el vídeo de formación y el manual de usuario, el manual de usuario vendrá con la máquina.
P: Me gustaría preguntarle si es posible tener mi logo en el producto.
Esperamos que sepan que nuestra empresa apoya perfectamente el servicio de logotipo personalizado, lo hacemos. Además, es totalmente gratuito, así que solo díganos sus requisitos.
P: ¿Es difícil usar estas máquinas?
R: No, no es difícil en absoluto. Para nuestros clientes anteriores, como máximo 2 días son suficientes para aprender a operar las máquinas.
