Máquina de soldadura por ondas de control de PC SMT, Máquina de soldadura por ondas mini para la placa principal del televisor

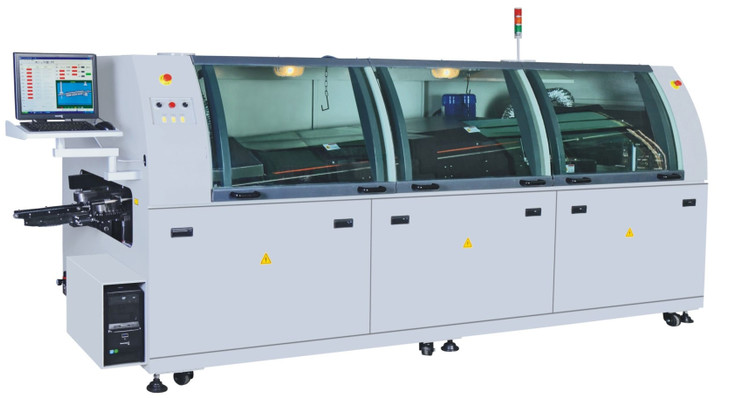

Máquina de soldadura por ondas sin plomo computarizada HR-350 LFC
¤ Adecuado para productos informáticos, de comunicación y de consumo/aplicación libre de plomo de alto rendimiento
¤ Cabeza transversal de la pulverización del flujador con motor
¤ Boquilla japonesa de pulverización de tamaño molecular fino
¤ 3 precalentadores de aire caliente con regulación del caudal de aire
¤ Estructura de precalentador modulado, conveniente para el mantenimiento
¤ SIEMENS PLC+PID controlado en circuito cerrado
¤ Módulo IR entre los precalentadores y la soldadora
¤ Opciones de SUS 316L/TA1 Titanio/ hierro fundido con recubrimiento cerámico
¤ Pot de soldadura motorizada hacia arriba/abajo y hacia dentro/hacia fuera
¤ Disponible con diferentes tipos de dedos de soldadura
¤ Inclinación de 4-7° ajustable
¤ Limpiador automático de dedos
¤ Refrigeración por aire natural forzado
¤ Interfaz de control fácil de usar, monitoreo en tiempo real de la máquina
¤ Opción de la estructura de funcionamiento del nitrógeno
| Modelo |
La pantalla táctil HR-350LFC |
| Dimensión de la máquina |
La longitud de la línea de banda es la longitud de la línea de banda de la línea de banda. |
| Peso |
120 kg de peso |
| El color |
Color gris de computadora |
| En general |
|
| Control principal |
Plataforma de Windows 7 + Control del PLC |
| Las demás máquinas |
3 |
| Zona de enfriamiento |
1 |
| Descenso de la pendiente de enfriamiento |
Refrigerado por aire natural:3-4° C/seg |
| Requisito de escape |
Se aplicarán las siguientes medidas: |
| Necesidad de aire comprimido |
> 4 kg/cm2 |
| Requisito de potencia |
3 Fase 5 Cables 38oVac 50/60 Hz |
| Consumo inicial |
≤ 20 kW |
| Consumo constante |
≤ 7 kW |
| Tiempo de lanzamiento |
Precalentamiento: aproximadamente 15 minutos.
Pot de soldadura: Aproximadamente 90 minutos
|
| Punto de referencia de la temperatura |
Precalentamiento: temperatura ambiente de 200 °C
Pot de soldadura: temperatura ambiente de 300 ° C
|
| Control de la temperatura |
Control de circuito cerrado PID |
| Precisión de la temperatura |
± 1°C |
| Temperatura a través de la desviación |
± 2°C |
| Flujo de aire caliente |
Aproximadamente 50CFM |
| Ancho del proceso |
50 a 350 mm |
| Altura del proceso |
750 mm ± 30 mm |
| Velocidad del transportador |
Se aplicarán las siguientes medidas: |
| Acceso del producto |
Referencia a las ranuras de los dedos;
En la parte superior del lado ≥ 100 mm;En la parte inferior ≥ 15 mm
|
| Fluxante |
|
| Cabeza transversal de la pulverización |
Conducción de motor paso a paso |
| Tamaño molecular |
20-40 micrones |
| Diámetro de la boquilla de flujo |
1.3 mm |
| Capacidad de flujo |
20 litros |
| Conchas de soldadura |
|
| Capacidad de la maceta |
380 kg |
| Materiales para macetas |
Acero inoxidable 316L
(Opción: Titanio TA1)
|
| El desplazamiento de la onda |
Entre Chip y Lambda 36 mm |
| Importe bruto |
0.19-0.21 kg/h |
Los detalles:
Precauciones:
1Debido a la evaporación desigual de las composiciones del flujo, la gravedad específica del flujo debe comprobarse regularmente y mantenerse en su valor óptimo de 0.83.
2Por lo general, todo el flujo debe ser reemplazado dentro de 15-30 días, pero depende de su deterioro.
3. La boquilla debe limpiarse todos los días después de que finalice el turno desvinculando la tuerca de la boquilla y sumergiéndola en la caja de alcohol para evitar que quede demasiada suciedad allí.Trate de no golpearlo y dañarlo..
4Revise el sensor regularmente si hay demasiada suciedad.
5Las dos válvulas de regulación del caudal para controlar la pulverización, una vez ajustadas correctamente, no deben cambiarse casualmente.No se permite que los trabajadores que no están dedicados a operar esta máquina para evitar cualquier rociado malo.
6El sensor antes de la pistola de pulverización es para detectar los PCB.Por lo tanto, los PCB deben ser transportados por garras de cadena automáticamente en la máquina y no ser tirado a mano por miedo de que cualquier objeto extraño (como la mano) activa el sensor.
7. Elimine cualquier agua acumulada en el filtro de aire.
8Cuando se ajuste el spray, se puede utilizar un cartón de plástico transparente para comprobar el efecto del spray.
9. El filtro debe limpiarse 1 ~ 3 veces al día.
Preguntas frecuentes
P: ¿Cómo puede garantizar la calidad de sus ventas?
R: Garantizamos que cada conjunto de máquinas se somete a pruebas rigurosas antes de que se le entreguen, para garantizar el excelente rendimiento de todos los productos.
P: ¿Cómo va la formación?
R: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra empresa o es muy fácil de operar
La máquina de acuerdo con el vídeo de formación y el manual de usuario, el manual de usuario vendrá con la máquina.
P: Me gustaría preguntarle si es posible tener mi logo en el producto.
Esperamos que sepan que nuestra empresa apoya perfectamente el servicio de logotipo personalizado, lo hacemos. Además, es totalmente gratuito, así que solo díganos sus requisitos.
P: ¿Es difícil usar estas máquinas?
R: No, no es difícil en absoluto. Para nuestros clientes anteriores, como máximo 2 días son suficientes para aprender a operar las máquinas.
