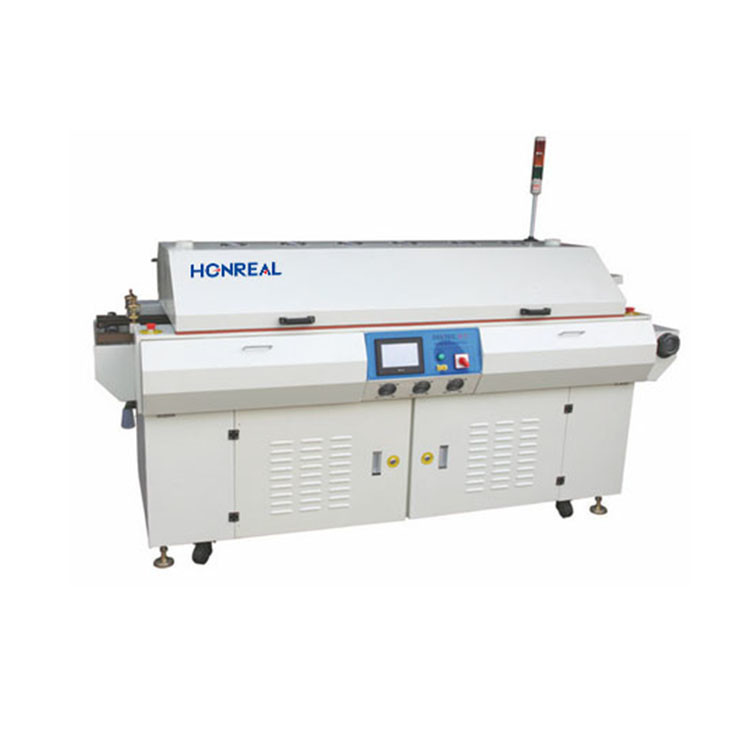

Horno de soldadura SMD pequeño mini montaje de superficie horno de reflujo Pcb horno de secado
Introducción del producto:
1.Diseño de forma de línea fluida hacen que el horno se vea muy bien. pantalla táctil y sistema de control PLC.Puede ahorrar 50 grupos de parámetros de temperatura y proporcionar 2 puertos adicionales para la prueba de perfil.
2El software tiene funciones como, ajuste de temperatura y edición, menú de parámetros de PCB, y pruebas de perfil, alarmas y conversión multilingüe.
3.Componente eléctrico de marca como Schneider (Alemania), KETE (Corea) SSR, Omron (Japón). Mientras tanto el soplador certificado CE está especialmente diseñado para horno de reflujo libre de plomo.Funciona de manera estable y baja en ruido..
4.La zona superior y el capó se pueden abrir automáticamente por el tornillo eléctrico. Es muy conveniente para la limpieza y el mantenimiento.incluso cuando la energía se apaga repentinamenteEs mucho más seguro que el porta cilindros de aire.
5Los filamentos de calentador Ni-Cr especialmente diseñados, proporcionan un tiempo de rampa muy rápido.
6El túnel interior del horno está hecho de acero inoxidable que es fácil de limpiar.
7.Todas las zonas superior e inferior son de convección de aire forzado; proporcionan una gran precisión de temperatura y uniformidad.
8El cinturón de malla de acero inoxidable y el transportador de cadena de alfiler trabajan juntos.
9.Los enfriadores industriales ofrecen un mejor rendimiento de refrigeración.
10Interfaz SMEMA.
Parámetros de la máquina:
| Máquina | El HRE-430 |
| Zonas de calefacción | Cuatro zonas superiores |
| Cuatro zonas inferiores | |
| Túnel de calefacción | 980 mm |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Peso neto | alrededor de 280Kg |
| Potencia general | 23 kW |
| Consumo de energía | Aproximadamente entre 3 y 7 kW |
| Tiempo de elevación | Quince minutos. |
| Tipo de control | Pantalla táctil y PLC |
| Método de calentamiento | Convección de aire totalmente forzada |
| Control de la temperatura | Control de circuito cerrado PID, accionamiento SSR |
| Rango de temperatura | Ambiente - - 350 °C |
| Precisión de la temperatura | ± 1 °C |
| Unidad de temperatura | ± 2 °C |
| Refrigerador | Una zona de enfriamiento, ventiladores para enfriar |
| Método de transporte | Convectores de cinturón y cadena de malla |
| Altura del transportador | Las demás: |
| Ancho del cinturón de malla | No más de 330 mm |
| Ancho máximo del PCB | 300 mm |
| Aclaramiento de PCB | 30 mm |
| Dirección del transportador | De izquierda a derecha |
| Velocidad del transportador | Se aplicarán las siguientes medidas: |
| Elevación por gancho | Manual de trabajo |
| Fuente de alimentación | 380v,3ph,50hz |
El nuevo diseño facilita el reemplazo del motor de aire caliente.
1Quita estos tornillos.
2.Eliminar toda la estructura (motor de soplador + placa de fijación redondeada + ventilador).
3Saca el ventilador del motor que está fijado por un tornillo fijo.
4Reemplace el motor del soplador y el ventilador.
5.Fixar la placa de fijación redondeada con motor de soplador por tornillos. El operador puede terminar en 15 minutos.
Esquema de la máquina (HRE-430)
Servicios y compromisos
Antes de comprar el producto, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Al comprar los productos, prometemos permitir que los clientes conozcan claramente la finalización del producto.Entrega, para garantizar el producto intacto y en su lugar dentro del tiempo estipulado a los requisitos del cliente.
La compañía promete:
Valoramos mucho su retroalimentación sobre la calidad de la información, toda la información se dará a la calidad de las respuestas de retroalimentación;
De conformidad con los requisitos del contrato para la instalación, puesta en marcha y capacitación del personal técnico para el comprador vendió el equipo.
Proporcionamos soporte técnico a largo plazo, Nuestra compañía tiene un suministro adecuado de consumibles comprador si se solicita para ordenar piezas de repuesto, nuestra compañía puede proporcionar oportunamente.
- ¿ Qué?¿Cómo puede garantizar la calidad de sus ventas?
R: Garantizamos que cada conjunto de máquinas se somete a pruebas rigurosas antes de que se le entreguen, para garantizar el excelente rendimiento de todos los productos.
- ¿ Qué?¿Cómo va el entrenamiento?
R: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra empresa o es muy fácil de operar
La máquina de acuerdo con el vídeo de formación y el manual de usuario, el manual de usuario vendrá con la máquina.
- ¿ Qué?: Me gustaría preguntarle si es posible tener mi logotipo en el producto.
Esperamos que sepan que nuestra empresa apoya perfectamente el servicio de logotipo personalizado, lo hacemos. Además, es totalmente gratuito, así que solo díganos sus requisitos.
- ¿ Qué?¿Es difícil usar estas máquinas?
R: No, no es difícil en absoluto. Para nuestros clientes anteriores, como máximo 2 días son suficientes para aprender a operar las máquinas.
