La capacidad de soldadura de este soldador de onda selectiva de línea pequeña es de 15 kg / PCS, lo que garantiza que pueda manejar grandes volúmenes de soldadura.Su tamaño máximo de L400 X W400MM lo hace versátil y puede acomodar varios tamaños de componentesSu tamaño compacto y su capacidad para estar fuera de línea lo hacen ideal para unidades de fabricación pequeñas y medianas.
Con esta máquina de soldadura de onda selectiva SMT, puede esperar resultados de alta calidad y consistentes.Su onda controlada con precisión asegura que la soldadura sea precisa, y el sistema de flujo automático garantiza que la aplicación de flujo sea uniforme.
Esta soldadora selectiva de ondas pequeña fuera de línea es fácil de mantener y operar, reduciendo la posibilidad de tiempo de inactividad durante la producción.y su construcción robusta asegura que puede manejar el ambiente duro de una unidad de fabricación.
En general, la máquina de soldadura por ondas SMT es una excelente inversión para cualquier unidad de fabricación que requiera una soldadura eficiente y precisa.y características avanzadas lo convierten en una opción ideal para unidades de fabricación pequeñas y medianas¡Consigue esta Mini Máquina de Soldadura Selectiva de Ondas hoy mismo y lleva tu proceso de soldadura al siguiente nivel!
| Nombre de la máquina | SELPOT-400 | |
| En general | ||
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| potencia general | 18 kW | |
| potencia de consumo | 5 a 7 kW | |
| suministro de energía | Las partidas de los motores de la categoría M1 y M2 se utilizarán en el caso de los motores de la categoría M1. | |
| Peso neto | 1200 KG | |
| Fuente de aire reutilizada | 0.4-0.6MPa | |
| flujo de aire requerido | 8 a 12 L/min | |
| presión de N2 requerida | 0.4-0.6MPa | |
| flujo de N2 requerido | más de 2 metros cúbicos por hora | |
| pureza de N2 requerida | > 99,998% | |
| Requisitos de agotamiento | 500 a 800 CMB/h | |
| portador o PCB | ||
| portador | según el producto | |
| Tamaño máximo del portador | L400 x W400 mm | |
| espesor de los PCB | 0.2 mm-----6 mm | |
| el borde del PCB | 5 mm o más | |
| Control y transportador | ||
| control | PC para uso industrial | |
| ancho del transportador | 100 a 400 mm | |
| tipo de transportador | Rodillo SUS | |
| espesor del transportador | 2-6 mm (espesor del borde o del soporte) | |
| Dirección del transportador de PCB | De izquierda a derecha | |
| Despliegue del transportador de PCB | 100 mm | |
| Desnivel del fondo del transportador de PCB | 30 mm | |
| carga del transportador | No más de 10 kg | |
| el transporte ferroviario | Rejillo de aluminio | |
| altura del transportador | Las medidas siguientes se aplicarán: | |
| Mesa de propuestas | ||
| eje de movimiento | X, Y y Z | |
| Control de movimiento | Control de servocircuito cerrado | |
| motor de movimiento | Motor de servicio de Panasonic | |
| parafusos de bolas | ¿ Qué pasa? | |
| precisión de la posición | + / - 0,05 mm | |
| el chasis | soldadura de metales | |
| Gestión del flujo | ||
| Boquilla de flujo | Japón Lumina | |
| durabilidad de la boquilla | de acero inoxidable | |
| capacidad del depósito de flujo | 3 litros | |
| tanque de flujo | tanque de presión | |
| capacidad del depósito de alcohol | 1L | |
| depósito de alcohol | tanque de presión | |
| Precalentamiento | ||
| método de precalentamiento | calefacción IR superior | |
| potencia del calentador | 13.5kw | |
| rango de temperatura | Entre 25 y 240 °C | |
| Potas de soldadura | ||
| número de olla estándar | 1 piezas | |
| Capacidad de la caldera de soldadura | 13 kg / cacerola de soldadura (bomba electromagnética) | |
| Control de la temperatura de la soldadura | PID | |
| tiempo de fusión | 20 o 30 minutos | |
| temperatura máxima de soldadura | 350 °C | |
| Calentador de soldadura | 1.2kw | |

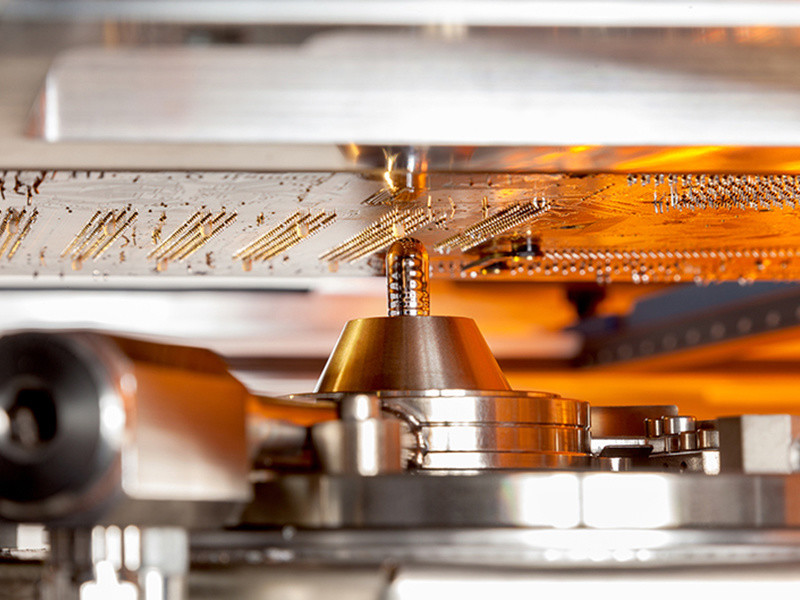

| una boquilla de soldadura | ||
| la boquilla | personalizado | |
| el material | aleación alta en carbono | |
| una boquilla equipada de forma estándar | Es el caso de las máquinas de soldadura con un diámetro interno de 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm. | |
| Gestión del N2 | ||
| Calentador de N2 | equipado de acuerdo con el estándar | |
| ID Rango de temperatura de N2 | 0- 350 °C | |
| Consumo de N2 | 2 m3 /h / boquilla | |

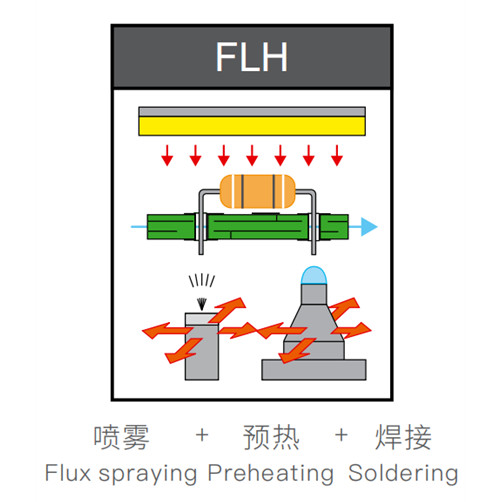

Características:
1Sistema de movimiento
2. sistema de flujo
3Precalentar.
El producto SMT Selective Wave Soldering Machine ofrece un amplio soporte técnico y servicios para garantizar un rendimiento y un mantenimiento óptimos de la máquina.Nuestro equipo de expertos proporciona la instalación, capacitación y apoyo técnico continuo para ayudar con cualquier problema o pregunta que pueda surgir.Ofrecemos servicios de mantenimiento preventivo para mantener la máquina funcionando sin problemas y minimizar el tiempo de inactividadNuestro equipo también puede proporcionar reparaciones y piezas de repuesto según sea necesario para mantener el rendimiento óptimo de la máquina.Nuestro apoyo técnico y servicios tienen como objetivo maximizar la eficiencia y la vida útil de la máquina de soldadura en onda SMT para nuestros clientes.
Embalaje del producto:
La máquina de soldadura por ondas SMT se empaquetará de forma segura para garantizar una entrega segura.La caja estará etiquetada con el nombre del producto, número de modelo y cualquier otra información pertinente.
Envío:
El envío se realizará a través de un servicio de mensajería de buena reputación para garantizar la entrega oportuna y segura del producto.El tiempo de entrega dependerá del método de envío elegido y del destino.
