La máquina de soldadura en onda selectiva en línea SELPOT-400 es una máquina de soldadura en onda selectiva de doble olla que es perfecta para producir productos SMT de alta calidad.y Z - que le permiten posicionar sus productos con precisiónCon una precisión de posición de +/- 0,05 mm, puede estar seguro de que sus productos se soldarán con precisión y eficiencia.
La máquina de soldadura de onda selectiva en línea SELPOT-400 es una máquina poderosa que requiere una fuente de aire de 0,4-0,6MPa para funcionar.y está equipado con características avanzadas que aseguran un rendimiento óptimoEsta máquina de soldadura de onda selectiva SMT libre de plomo es perfecta para su uso en una variedad de industrias, incluyendo electrónica, automoción, médica y más.
| Nombre de la máquina | SELPOT-400 | |
| En general | ||
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| potencia general | 18 kW | |
| potencia de consumo | 5 a 7 kW | |
| suministro de energía | Las partidas de los motores de la categoría M1 y M2 se utilizarán en el caso de los motores de la categoría M1. | |
| Peso neto | 1200 KG | |
| Fuente de aire reutilizada | 0.4-0.6MPa | |
| flujo de aire requerido | 8 a 12 L/min | |
| presión de N2 requerida | 0.4-0.6MPa | |
| flujo de N2 requerido | más de 2 metros cúbicos por hora | |
| pureza de N2 requerida | > 99,998% | |
| Requisitos de agotamiento | 500 a 800 CMB/h | |
| portador o PCB | ||
| portador | según el producto | |
| Tamaño máximo del portador | L400 x W400 mm | |
| espesor de los PCB | 0.2 mm-----6 mm | |
| el borde del PCB | 5 mm o más | |
| Control y transportador | ||
| control | PC para uso industrial | |
| ancho del transportador | 100 a 400 mm | |
| tipo de transportador | Rodillo SUS | |
| espesor del transportador | 2-6 mm (espesor del borde o del soporte) | |
| Dirección del transportador de PCB | De izquierda a derecha | |
| Despliegue del transportador de PCB | 100 mm | |
| Desnivel del fondo del transportador de PCB | 30 mm | |
| carga del transportador | No más de 10 kg | |
| el transporte ferroviario | Rejillo de aluminio | |
| altura del transportador | Las medidas siguientes se aplicarán: | |
| Mesa de propuestas | ||
| eje de movimiento | X, Y y Z | |
| Control de movimiento | Control de servocircuito cerrado | |
| motor de movimiento | Motor de servicio de Panasonic | |
| parafusos de bolas | ¿ Qué pasa? | |
| precisión de la posición | + / - 0,05 mm | |
| el chasis | soldadura de metales | |
| Gestión del flujo | ||
| Boquilla de flujo | Japón Lumina | |
| durabilidad de la boquilla | de acero inoxidable | |
| capacidad del depósito de flujo | 3 litros | |
| tanque de flujo | tanque de presión | |
| capacidad del depósito de alcohol | 1L | |
| depósito de alcohol | tanque de presión | |
| Precalentamiento | ||
| método de precalentamiento | calefacción IR superior | |
| potencia del calentador | 13.5kw | |
| rango de temperatura | Entre 25 y 240 °C | |
| Potas de soldadura | ||
| número de olla estándar | 1 piezas | |
| Capacidad de la caldera de soldadura | 13 kg / cacerola de soldadura (bomba electromagnética) | |
| Control de la temperatura de la soldadura | PID | |
| tiempo de fusión | 20 o 30 minutos | |
| temperatura máxima de soldadura | 350 °C | |
| Calentador de soldadura | 1.2kw | |

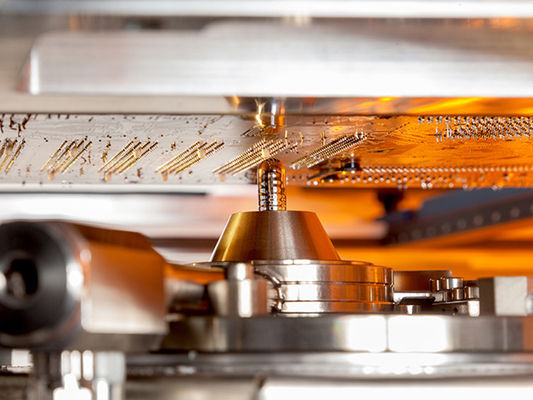

| una boquilla de soldadura | ||
| la boquilla | personalizado | |
| el material | aleación alta en carbono | |
| una boquilla equipada de forma estándar | Es el caso de las máquinas de soldadura con un diámetro interno de 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm. | |
| Gestión del N2 | ||
| Calentador de N2 | equipado de acuerdo con el estándar | |
| ID Rango de temperatura de N2 | 0- 350 °C | |
| Consumo de N2 | 2 m3 /h / boquilla | |
Parte del software:
La máquina de soldadura por onda selectiva SMT está diseñada para proporcionar un rendimiento fiable y constante en entornos de producción de gran volumen.Nuestro equipo de soporte técnico está disponible para ayudar con cualquier pregunta o problema que pueda surgir durante la instalación, la configuración o el funcionamiento del equipo.
Además del soporte, ofrecemos una gama de servicios para garantizar el rendimiento óptimo y la longevidad de la máquina de soldadura por onda selectiva SMT. Estos incluyen:
Nuestro equipo de técnicos experimentados tiene un amplio conocimiento de la máquina de soldadura de onda selectiva SMT y puede proporcionar soluciones personalizadas para satisfacer sus necesidades específicas.Póngase en contacto con nosotros para obtener más información sobre nuestras opciones de soporte técnico y servicio.
