Fuji Smt línea de selección y colocación de la máquina NXT III
El NXT III es un montaje SMT modular que es capaz de proporcionar la mejor línea cada vez para las fábricas que tienen este tipo de cambios frecuentes para producir dispositivos electrónicos.
Características
Colocación de alta calidad y alta densidad a máxima velocidad
La colocación de piezas de densidad muy alta de piezas de 0201 (008004") es soportada por cámaras y unidades de especificación estándar.para que las piezas muy pequeñas puedan ser colocadas con pequeños rincones a máxima velocidad.
Apoyo para la colocación de varias partes
NXT III se ocupa de la colocación de varios tipos de piezas, que soportan desde piezas estándar hasta piezas de forma grande e impar,y mediante el manejo de piezas mediante diversos métodos, como la colocación de grandes conectores con inserción de presión o piezas con control de presión de la abrazadera.
67,200 cph/m2 - La mejor productividad del mundo por superficie
La productividad del área de las máquinas es extremadamente importante cuando se considera la productividad de toda la fábrica.haciendo posible obtener la mejor productividad de un espacio limitado.
Cabeza DX que soporta varios tipos de piezas
La cabeza DX intercambia automáticamente herramientas en función del tamaño de la pieza, desde chips hasta piezas grandes e impares, y puede cargarse en módulos M6 III.Cuando los modelos de producción cambian con frecuencia y hay cambios en las mezclas de tipos de piezas, es posible ajustar el saldo de la línea.
Las especificaciones
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Tamaño del PCB aplicable (LxW) |
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Tipos de piezas |
Hasta 20 tipos de piezas (calculadas con cinta de 8 mm) |
Hasta 45 tipos de piezas (calculadas con cinta de 8 mm) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Tiempo de carga del PCB |
Para el transportador doble: 0 segundos (funcionamiento continuo) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Precisión de colocación |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Productividad |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Partes soportadas |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Ancho del módulo |
de una anchura igual o superior a 300 mm |
de una longitud igual o superior a 60 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimensiones de la máquina |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- ¿ Qué es esto? |
||||
|---|---|---|---|---|
|
Cantidad de boquilla |
12 |
4 |
1 |
|
|
Transmisión (cph) |
25,000 |
11,000 |
4,700 |
|
|
Tamaño de la pieza |
0402 (01005") a 7,5 por 7.5 |
1608 (0603") |
1608 (0603") |
|
|
Precisión de colocación |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00* |
+/- 0,040 mm (3σ) cpk≥1.00 |
+/- 0,030 mm (3σ) cpk≥1.00 |
|
|
Presencia de las piezas |
o |
el número |
o |
|
|
Las partes |
Cintas |
o |
o |
o |
|
El palo |
el número |
o |
o |
|
|
Envases |
el número |
o |
o |
|
|
Sistema de suministro de piezas |
|
|---|---|
|
Alimentos inteligentes |
Apoyo para cintas de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 y 104 mm de ancho |
|
Las demás máquinas |
4 ≤ ancho de la pieza ≤ 15 mm (6 ≤ ancho del bastón ≤ 18 mm), 15 ≤ ancho de la pieza ≤ 32 mm (18 ≤ ancho del bastón ≤ 36 mm) |
|
Las bandejas |
El tamaño de bandeja aplicable: 135,9 x 322,6 mm (norma JEDEC) (unidad de bandeja-M),276 x 330 mm (unidad de bandeja-LT), 143 x 330 mm (unidad de bandeja-LTC) |

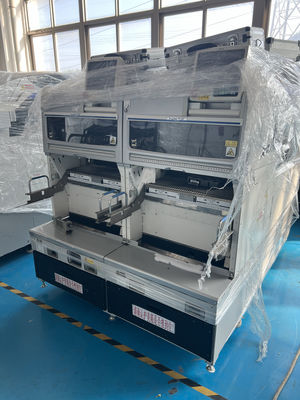

Muestra de fotos:
¿ Quiénes somos?
Shenzhen Honreal Technology Co., Ltd es una empresa nacional de alta tecnología, especializada en investigación y desarrollo de equipos SMT, producción, ventas.El capital social de la empresa es de 5 millonesCon un equipo técnico experimentado y una excelente capacidad de innovación técnica, crear una mejor cadena de suministro de productos y un equipo de servicio y satisfacer las diferentes necesidades de los clientes es nuestro objetivo a largo plazo.Vamos a satisfacer las necesidades de los clientes mediante la comprensión de los clientes, poniéndolos en primer lugar y prestando servicios valiosos.
Envasado
