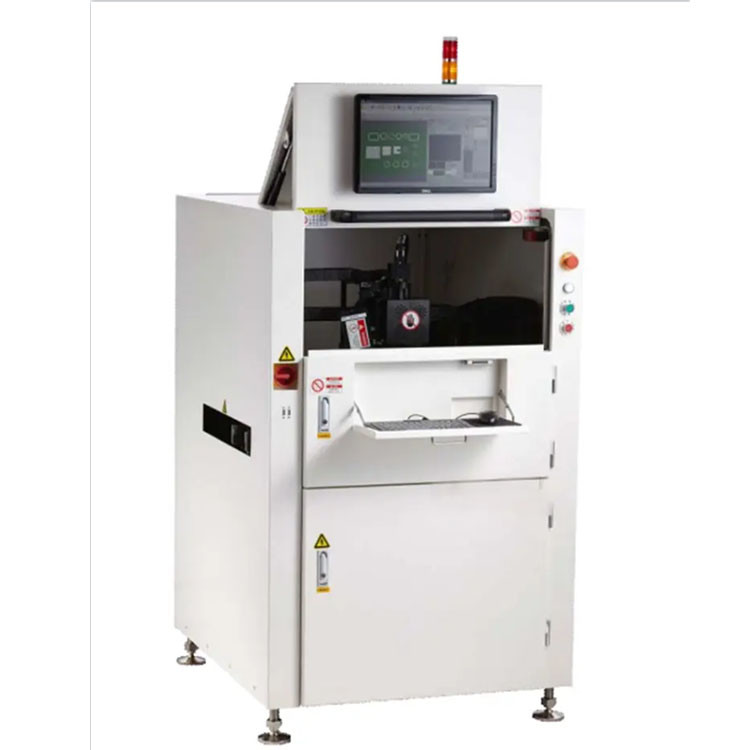

3D SPI puede resolver por completo el problema de la sombra y la reflexión aleatoria en el proceso de detección, por lo que la soldadura de la pasta de detección 3D
la precisión es mayor; equipado con una cámara de alta velocidad de 5M píxeles, la velocidad de detección es más rápida, la imagen es más delicada y rica; es un ideal
opción para líneas de producción de alta velocidad y alta precisión.
Los parámetros técnicos:
| Modelo | A510 | A510DL | A1200 |
| Tamaño del PCB | Las medidas siguientes se aplicarán: | 55*55 ~450*310 mm Doble | Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. |
| Tiquedad de los PCB | 0.5 ~ 7.0 mm | ||
| Peso de los PCB | ≤ 5,0 kg | ||
| Ajuste del transportador | Manual o automático | ||
| Tipo de medida | Altura, Área, Volumen, Desviación, Puente, Forma ((imprenta faltante, estaño insuficiente, estaño excesivo, puente, desviación, malformaciones, contaminación de la superficie) | ||
| Altura de la pasta | 0 ~ 550um | ||
| Min Pad Pitch es el mejor juego de la historia. | ≥ 100um | ||
| Principio de medida | Luz blanca 3D PSLM PMP ((Modulación de luz espacial programable, medición de fase y profilometría) | ||
| Cantidad de cabezas de inspección | 1 | ||
| Pixel de la cámara | 5M, (10M/12M como opción) | ||
| Velocidad de detección | 0.35 ~ 0,5 s/FOV | ||
| Tiempo del programa | 5 ~ 10 minutos | ||
| Tipo de datos | Datos de Gerber 274D/274X, escaneo de PCB | ||
| El poder | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | ||
| Dimensión de la máquina | Se trata de una muestra de las características de las máquinas de ensayo. | Se trata de una muestra de las características de los productos. | 1730*1420*1530 mm |
| Peso | 965 kg | Por ejemplo: | 1600 kg de peso |
Tecnología y características básicas
1.TECNOLOGÍA de imágenes de rejillas PMP estructuradas programables
La tecnología de perfilado por modulación de fase (PMP) se utiliza para obtener mediciones tridimensionales de la pasta de soldadura impresa.que puede mejorar en gran medida la precisión de la medición al tiempo que garantiza la inspección de alta velocidad.
Proporciona una variedad de precisión de detección de 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm, etc. Cumple los requisitos del cliente para la diversidad de productos y la velocidad de detección.
Soluciona el problema de la lente ordinaria, el entrecerramiento y la deformación mediante el uso de una lente telecéntrica de alto costo y un algoritmo de prueba de software especial,que mejora en gran medida la precisión de la inspección y la capacidad de inspección. logra la compensación estática líder en la industria para la deformación de FPC.
Los ingenieros con cualquier nivel de experiencia pueden programar el sistema de forma independiente de forma rápida y precisa a través del módulo de software de importación de Gerber y la interfaz de programación amigable.La operación de un botón por el operador está diseñado también reduce en gran medida los requisitos para la formación.
Los miniLED y los microLED están compuestos por pequeñas luces LED. El número de pequeños LED en una sola placa puede alcanzar más de 1 millón de pastillas.mientras que el tamaño de una sola unidad de MicroLED puede ser de 50μmPor lo tanto, el equipo 3DSPI utilizado en productos de alta densidad utiliza la configuración más alta de la industria; especialmente el uso de plataformas de mármol,motor lineal y codificador lineal para garantizar la precisión de movimiento de las almohadillas de pequeño tamañoUtilizando la lente telecéntrica líder en la industria con una resolución de 1,8 μm y optimizando la conversión de Gerber, el trabajo de carga, el algoritmo, el almacenamiento de datos y la consulta, etc., la precisión,La velocidad y la eficiencia de la inspección se han mejorado considerablemente..
Muestra de imágenes
