Características:
1. La lente de diseño de lente profesional hace que la imagen sea más uniforme y delicada, y mejora enormemente la estabilidad de detección.
2. Se puede importar en la programación de archivos Gerber, o se puede utilizar para editar y depurar dinero desde el modo de edición de imágenes.
3El método de proyección 3D de múltiples direcciones puede resolver eficazmente el error de detección causado por el efecto de sombra en la pasta de soldadura
proceso de detección.
4El sistema de operación mejora la función de reconocimiento y procesamiento de resultados de acuerdo con la estructura de interfaz a nivel de usuario.
5Freno de moire blanco y negro programable de alta precisión, con la mayor precisión de medición de 0,67 mm.
6Basándose en datos de medición tridimensionales precisos, los operadores pueden optimizar todo el proyecto en poco tiempo.
Los parámetros técnicos:

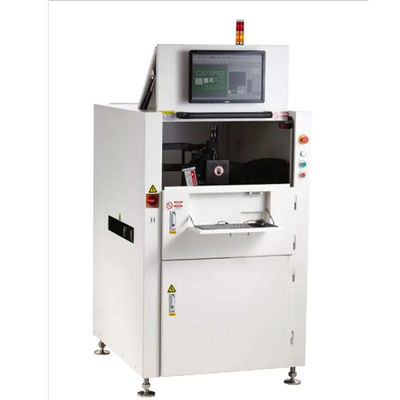

| Modelo | A510 | A510DL | A1200 |
| Tamaño del PCB | Las medidas siguientes se aplicarán: | 55*55 ~450*310 mm Doble | Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. |
| Tiquedad de los PCB | 0.5 ~ 7.0 mm | ||
| Peso de los PCB | ≤ 5,0 kg | ||
| Ajuste del transportador | Manual o automático | ||
| Tipo de medida | Altura, Área, Volumen, Desviación, Puente, Forma ((imprenta faltante, estaño insuficiente, estaño excesivo, puente, desviación, malformaciones, contaminación de la superficie) | ||
| Altura de la pasta | 0 ~ 550um | ||
| Min Pad Pitch es el mejor juego de la historia. | ≥ 100um | ||
| Principio de medida | Luz blanca 3D PSLM PMP ((Modulación de luz espacial programable, medición de fase y profilometría) | ||
| Cantidad de cabezas de inspección | 1 | ||
| Pixel de la cámara | 5M, (10M/12M como opción) | ||
| Velocidad de detección | 0.35 ~ 0,5 s/FOV | ||
| Tiempo del programa | 5 ~ 10 minutos | ||
| Tipo de datos | Datos de Gerber 274D/274X, escaneo de PCB | ||
| El poder | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | ||
| Dimensión de la máquina | Se trata de una muestra de las características de las máquinas de ensayo. | Se trata de una muestra de las características de los productos. | 1730*1420*1530 mm |
| Peso | 965 kg | Por ejemplo: | 1600 kg de peso |
Tecnología y características básicas
1.TECNOLOGÍA de imágenes de rejillas PMP estructuradas programables
La tecnología de perfilado por modulación de fase (PMP) se utiliza para obtener mediciones tridimensionales de la pasta de soldadura impresa.que puede mejorar en gran medida la precisión de la medición al tiempo que garantiza la inspección de alta velocidad.
Proporciona una variedad de precisión de detección de 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm, etc. Cumple los requisitos del cliente para la diversidad de productos y la velocidad de detección.
Soluciona el problema de la lente ordinaria, el entrecerramiento y la deformación mediante el uso de una lente telecéntrica de alto costo y un algoritmo de prueba de software especial,que mejora en gran medida la precisión de la inspección y la capacidad de inspección. logra la compensación estática líder en la industria para la deformación de FPC.
