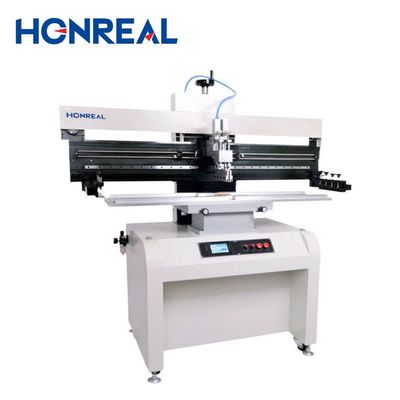

Máquina de impresión de pantalla de seda de PCB Máquina de impresión de PCB pequeña Impresora de prototipos de PCB
Introducción del producto:
1.Utilizando el carril de guía de precisión y el motor de importación para conducir la conversión del asiento de la hoja, la impresión y la alta precisión.

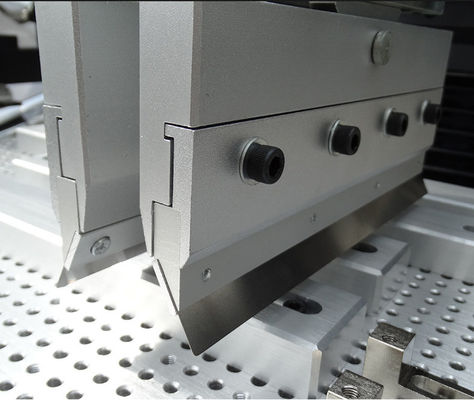

2.El raspador de impresión puede girar 45 grados fijo, fácil de imprimir plantillas y limpieza de exprimir y reemplazo.
3El bloque de raspador se puede ajustar antes y después de la hoja, para elegir la posición de impresión correcta.
4Combinado con una placa de impresión de ranura fija y PIN, fácil de instalar y ajustar, para impresión de doble cara.
5.School Edition forma de mover una malla de acero, combinado con impreso (PCB), X, Y, Z. Conveniente ajuste fino.
6.Puede ajustarse a un solo sentido y a dos sentidos, una variedad de métodos de impresión.
7.Con la función de recuento automático para facilitar la producción de estadísticas de producción.
8.El ángulo de la hoja ajustable, la hoja de acero, raspador de goma son adecuados.

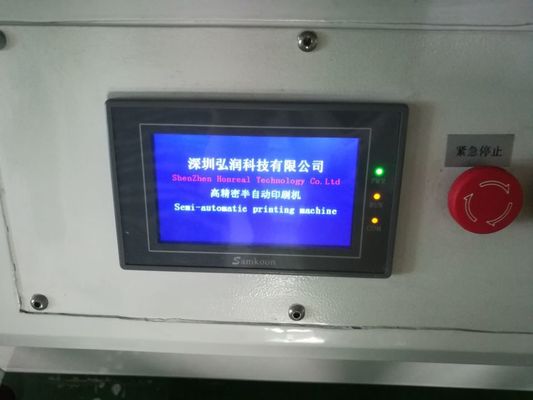

9.Pantalla táctil con función de protector de pantalla, el tiempo se puede ajustar para proteger la vida útil de la pantalla táctil.
10- Display de velocidad de impresión, ajustable.
| Parámetros técnicos | |
Función | Esta unidad se utiliza para imprimir pasta de soldadura en la placa de PCB |
| Tamaños de las mesas de impresión | 300×400 mm ((o personalizado) |
| El tamaño del marco | 370×470 mm, 420×520 mm, 550×650 mm, el tamaño de las piezas es el siguiente: |
| Tamaño del PCB | 50x50 ~ 300 × 400 mm |
| espesor de los PCB | 0.2 - 5.0 mm |
| Posición de impresión fija | Posicionamiento externo o de pines del PCB |
| Ajuste fino de las placas de cama | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Precisión de impresión | ± 0,02 mm |
| Precisión repetitiva | ± 0,05 mm |
| Espaciado mínimo | 0.35 mm |
| Presión del aire | Entre 4 y 6 kgf/cm2 |
| Fuente de alimentación | 220 V 50/60 Hz 100 W |
| Especificaciones | ||||
Número de modelo | Se trata de un documento de identificación. | Se aplicará el procedimiento siguiente: | Se trata de un documento de identificación de la empresa. | Se trata de un documento de identificación de la empresa. |
| El tamaño del PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Tamaño de malla de acero (L × W) mm~(L × W) mm | (370x470~(550x650) y el resto de los datos. | (370x470) ~ (((550x850) No puedo hacer nada. | No se puede hacer más que eso. | (370x470) ~ ((550x1750) |
| Tamaños de las mesas de impresión (L × P) mm | 300 × 400 | 300×650 | 300×1250 | 400×1550 |
| Tamaño de la máquina (L×W×H) mm | 860 × 760 × 1700 | 1060×760×1700 | 1660 × 760 × 1700 | 1960×760×1700 |
| Peso | 260 kg de peso | 300 kg de peso | Por ejemplo: | 380 kg |
Nuestra gama de servicios:
Consulta inicial: ofrecemos asesoramiento experto y soluciones SMT profesionales adaptadas a sus necesidades de producción específicas.
Garantía de fábrica: Proporcionamos una garantía de un año y un servicio integral de fábrica para garantizar la fiabilidad y el rendimiento de nuestros equipos.
Instalación in situ: Nuestro equipo visitará sus instalaciones para instalar y poner en marcha el equipo SMT, garantizando una integración perfecta en su línea de producción.
Formación técnica: Ofrecemos programas de formación integrales, que van desde el nivel 1 hasta el nivel 3,Equipar a su personal con las habilidades y conocimientos necesarios para operar y mantener nuestros equipos de manera efectiva.
Soporte técnico las 24 horas del día: Nuestro equipo de soporte técnico está disponible las 24 horas, los siete días de la semana, para resolver cualquier problema o inquietud que pueda tener con nuestros productos.
Actualizaciones de software: Proporcionamos acceso de por vida a actualizaciones de software gratuitas para todos nuestros productos, asegurándonos de que siempre tenga las últimas características y mejoras a su disposición.
Preguntas frecuentes
P: ¿Cómo puede garantizar la calidad de sus ventas?
R: Garantizamos que cada conjunto de máquinas se somete a pruebas rigurosas antes de que se le entreguen, para garantizar el excelente rendimiento de todos los productos.
P: ¿Cómo va la formación?
R: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra empresa o es muy fácil de operar
La máquina de acuerdo con el vídeo de formación y el manual de usuario, el manual de usuario vendrá con la máquina.
P: Me gustaría preguntarle si es posible tener mi logo en el producto.
Esperamos que sepan que nuestra empresa apoya perfectamente el servicio de logotipo personalizado, lo hacemos. Además, es totalmente gratuito, así que solo díganos sus requisitos.
P: ¿Es difícil usar estas máquinas?
R: No, no es difícil en absoluto. Para nuestros clientes anteriores, como máximo 2 días son suficientes para aprender a operar las máquinas.
