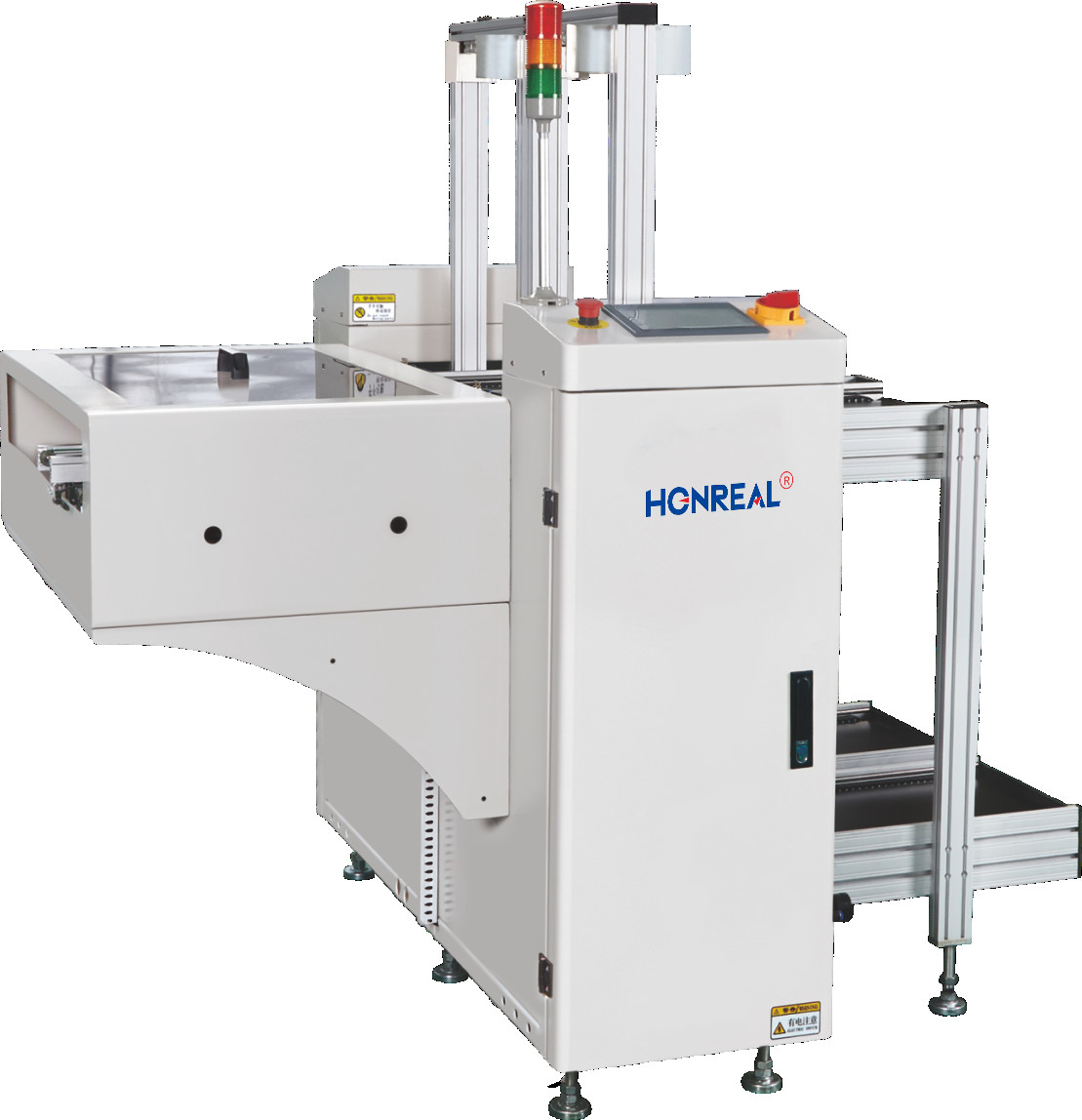

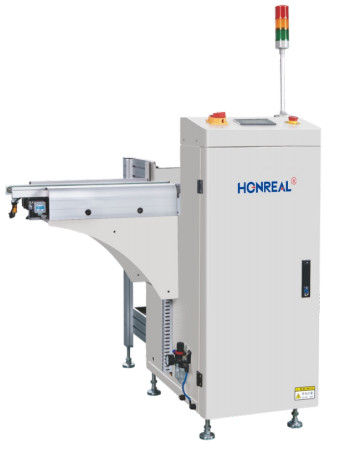

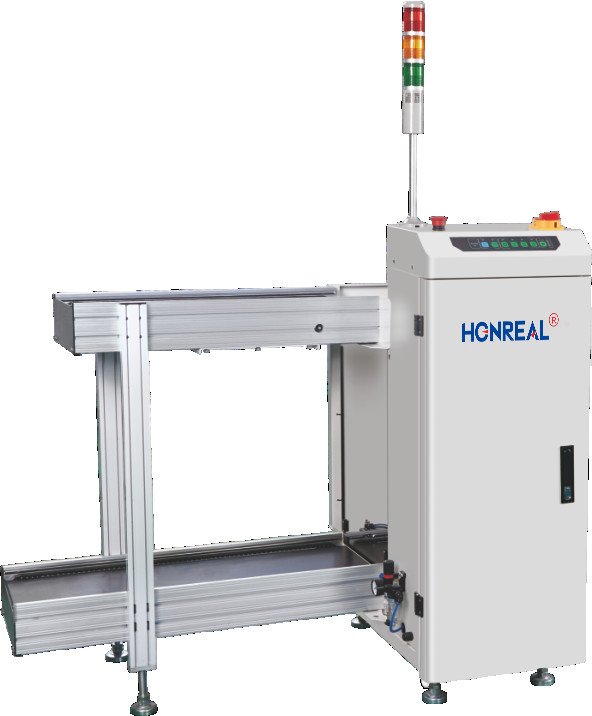

Máquina de manipulación de PCB de NG OK automática personalizada con descargador de doble vía con SMEMA para la línea de montaje SMT
Descripción
Este equipo se utiliza para el funcionamiento de recepción de la placa de PCB de la línea de producción SMT,y es adecuado para recibir la placa NG y la placa OK después de la AOI detrás de la máquina de soldadura por reflujo.
Características
1.Panasonic PLC + control de pantalla táctil, fácil de operar.
2- Diseño con estructura firme.
3Las abrazaderas de aire superior e inferior aseguran la ubicación exacta de la caja de material.
4El diseño especial de la vía de gas garantiza que el panel de PCB no se empuje.
5- Con la señal SMEMA.
|
Parámetros técnicos
|
|
| Función | Este equipo se utiliza detrás de AOI, al recibir la señal AOI, NG y OK PCB almacenados automáticamente por separado. |
|
espesor de los PCB
|
Min0.6 mm |
|
Número de la revista
|
Transporte hacia arriba:1pcs, transporte hacia abajo:1ps, ((o personalizado) |
|
Seleccionar el paso
|
1-4 ((10 mm de paso entre pasos) |
|
Tiempo de carga del PCB
|
Aproximadamente 6 segundos |
|
Tiempo de cambio de cargadores
|
Aproximadamente 30 segundos |
|
Dirección del transporte
|
De izquierda a derecha/de derecha a izquierda (opcional) |
|
Alturas de transporte
|
900 ± 20 mm ((o personalizado) |
|
Presión del aire
|
4 a 6 bares, MAX30L/minuto |
|
Fuente de alimentación
|
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
|
Especificaciones
|
||||
|
Número de modelo
|
Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se trata de una serie de medidas de seguridad. | Se aplicará el procedimiento siguiente: |
| Tamaño de los PCB (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓455x330) | (50x50) ((530x390) | (50x50) ↓ 530x460 |
| Tamaño de la máquina (L*W*H) mm | 1700*1450*1200 | 1950 × 1610 × 1200 | 2210 × 1730 × 1200 | 2210×1870×1200 |
| Tamaño del cargador (L*W*H) mm | 355*320*563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Peso | 150 kg de peso | 180 kg de peso | El peso total es de: | 250 kg de peso |
