Máquina de soldadura por ondas de PCB HR-300E:
1El sistema de control de PLC y pantalla táctil puede ahorrar más de 50 parámetros.
La interfaz fácil de usar es fácil de operar, la temperatura se puede ajustar / guardar / modificar en pantalla táctil.
2.El rociador de alta calidad proporciona un rendimiento de atomización perfecto del flujo.
El motor y el carril / deslizador, la velocidad de movimiento establecida en la pantalla táctil, el conductor paso a paso y el sistema de control PLC hacen un
movimiento suave y poco ruidoso.
3La zona de precalentamiento por convección de aire forzado crea suficiente calor uniforme para el PCB.
El sistema de precalentamiento facilita el mantenimiento, el motor y el soplador se pueden desmontar fácilmente desde
Abajo, el calentador se puede mover desde la parte trasera como un cajón.
4. Adopte un calentador de hierro fundido para la olla de soldadura, su montado fuera de la olla de soldadura.
La vida útil de la caldera de soldadura se prolonga de esta manera.
5- Pot de soldadura de doble onda. Ambas alturas de onda son controladas individualmente por un transductor.
El motor de ondas se puede ajustar a la altura mediante el ajuste de la frecuencia de la fuente de alimentación del motor de ondas en pantalla táctil.
6La soldadora está hecha de material de Ti, 100% capaz de soldar sin plomo.
7El cliente puede configurar el tiempo de encendido y apagado de la máquina con el temporizador semanal.
8. Alarma de luz y sonido para sobrecalentamiento y parada de emergencia.
9El sistema de transportador con dedos puede formar una línea de soldadura en línea a través de un orificio.
10.El cliente puede elegir el dedo "L" para el palet, o el dedo doble gancho para el PCB.
11. N2 opcional para la olla de soldadura
| HR-300E - Especificaciones | |
| Modelo | El HR-300E |
|
Ancho del PCB |
50 a 400 mm |
| Capacidad de la caldera de soldadura | 250 kg de peso |
| Potencia de marcha/potencia general | 9 a 10 kW/18 kW |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
| Peso neto | 800 KG |
| Sistema de control | Pantalla táctil + PLC |
| Motor transportador | 3Ph 220V, 90W |
| Velocidad del transportador | Se aplicarán las siguientes medidas: |
| Capacidad de flujo | 6.5 litros |
| Capacidad alcohólica | 4.5 litros |
| Dirección del transportador de PCB | De izquierda a derecha |
| Método de rociado | Motor paso a paso, carril lineal y pulverizador móvil deslizante |
| Fumigación | Japón ST-6 |
| Zona de precalentamiento | 1 zona de precalentamiento individual en el fondo |
| Potencia de precalentamiento | 7.5kw por zona |
| Materiales para soldaderas | Completamente Ti |
| Calentador de caldera de soldadura | De hierro fundido |
| Potencia del calentador | 1.2KW*7PCS |
| Número de onda | las ondas dobles |
| Tipo de onda | Turbulencia primera ola y Lambda segunda ola |
| Tiempo de fusión | 60 minutos |
| Saldas de soldadura para levantar y bajar | Manual de trabajo |
| Envases de soldadura | Motorizados |
| Bomba de limpieza de dedos | 1PH 220V 10W |
| Tipo de dedos | Con doble gancho |
| Materiales para dedos | Ti |
| Ángulo de soldadura | 5 a 7° |
| Suministro de aire | 3 a 5 bar |
| Fuente de alimentación | 3PH 380V 50HZ |

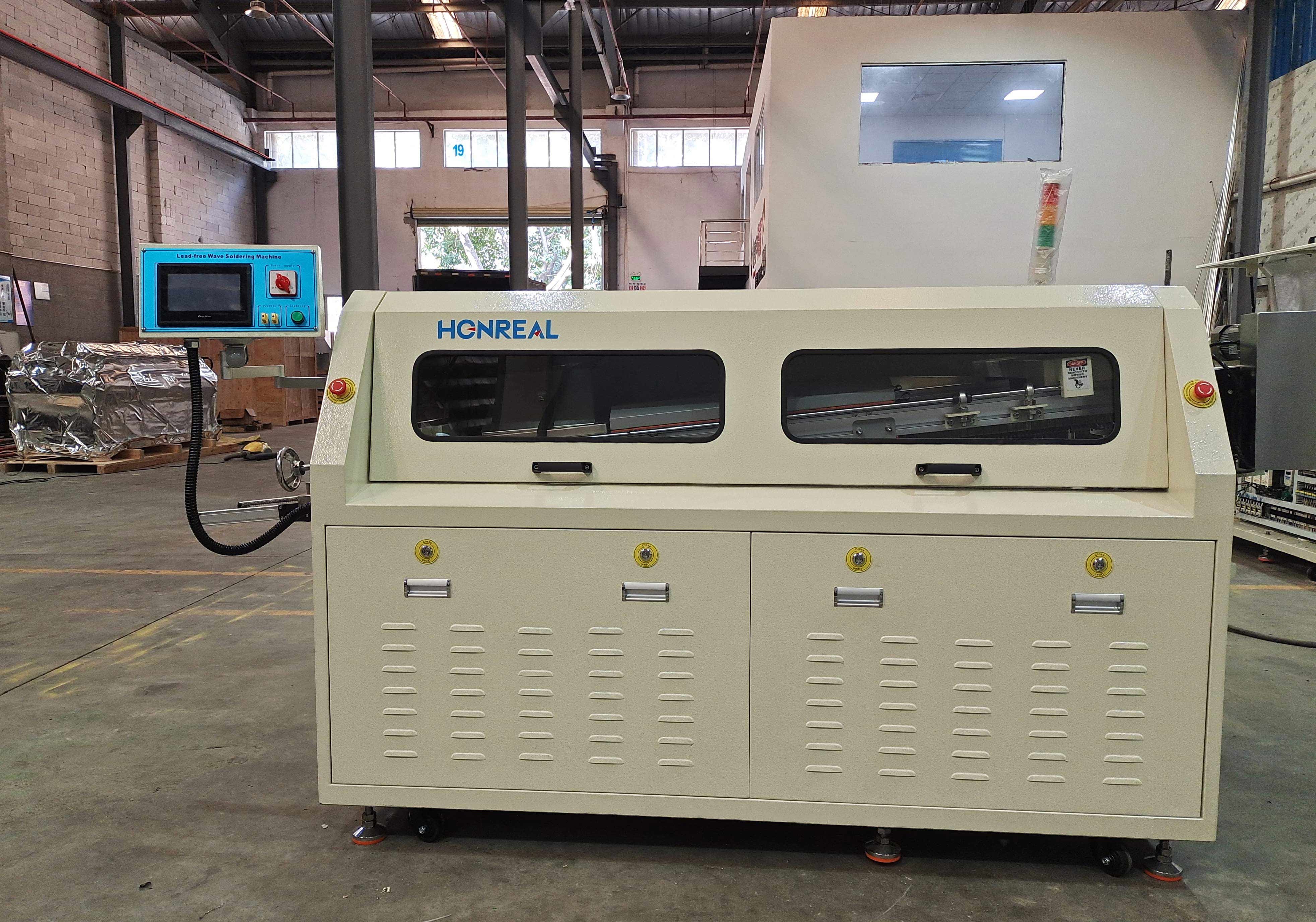

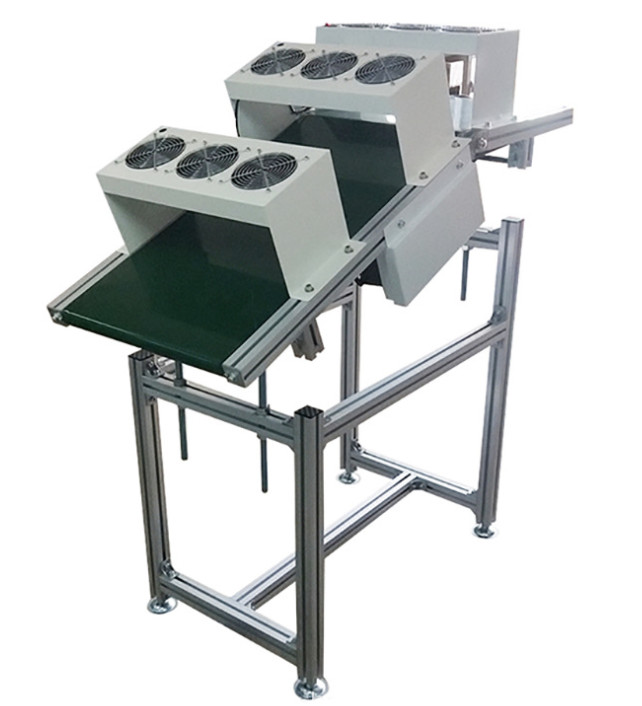

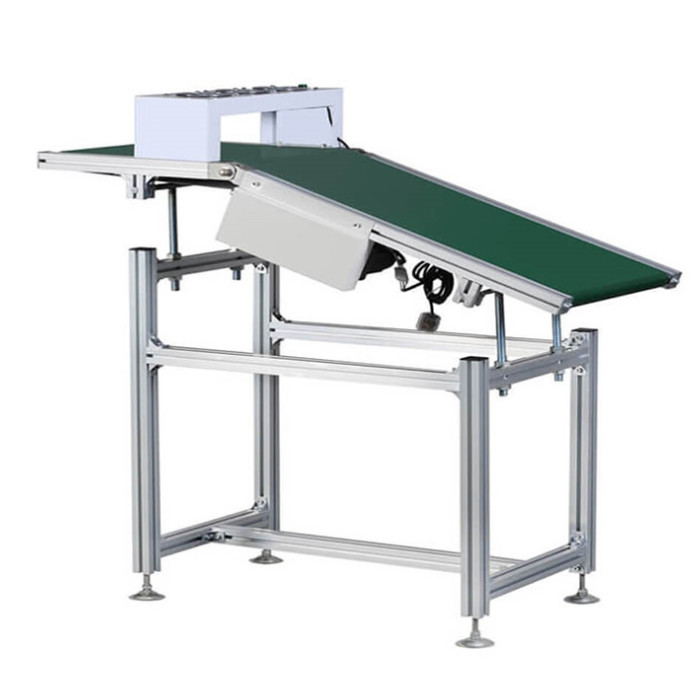

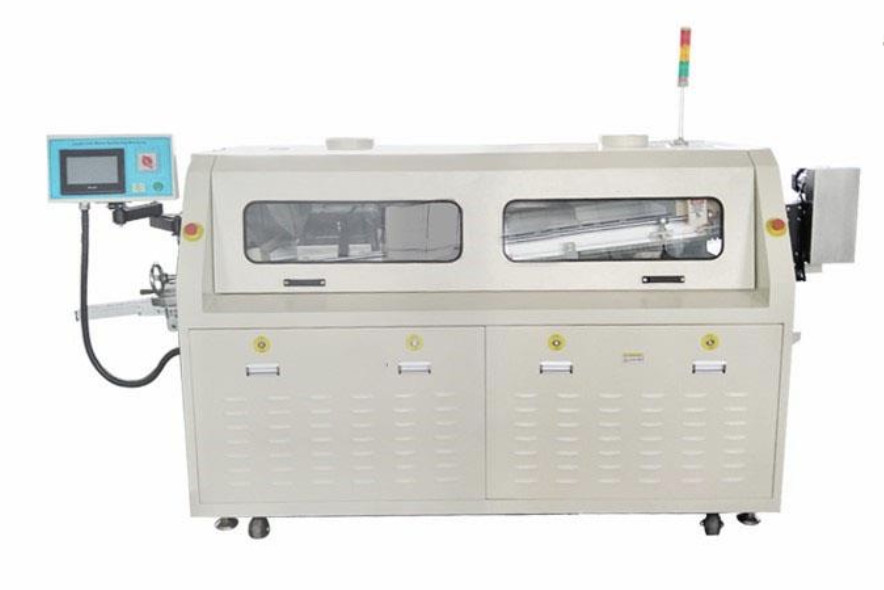

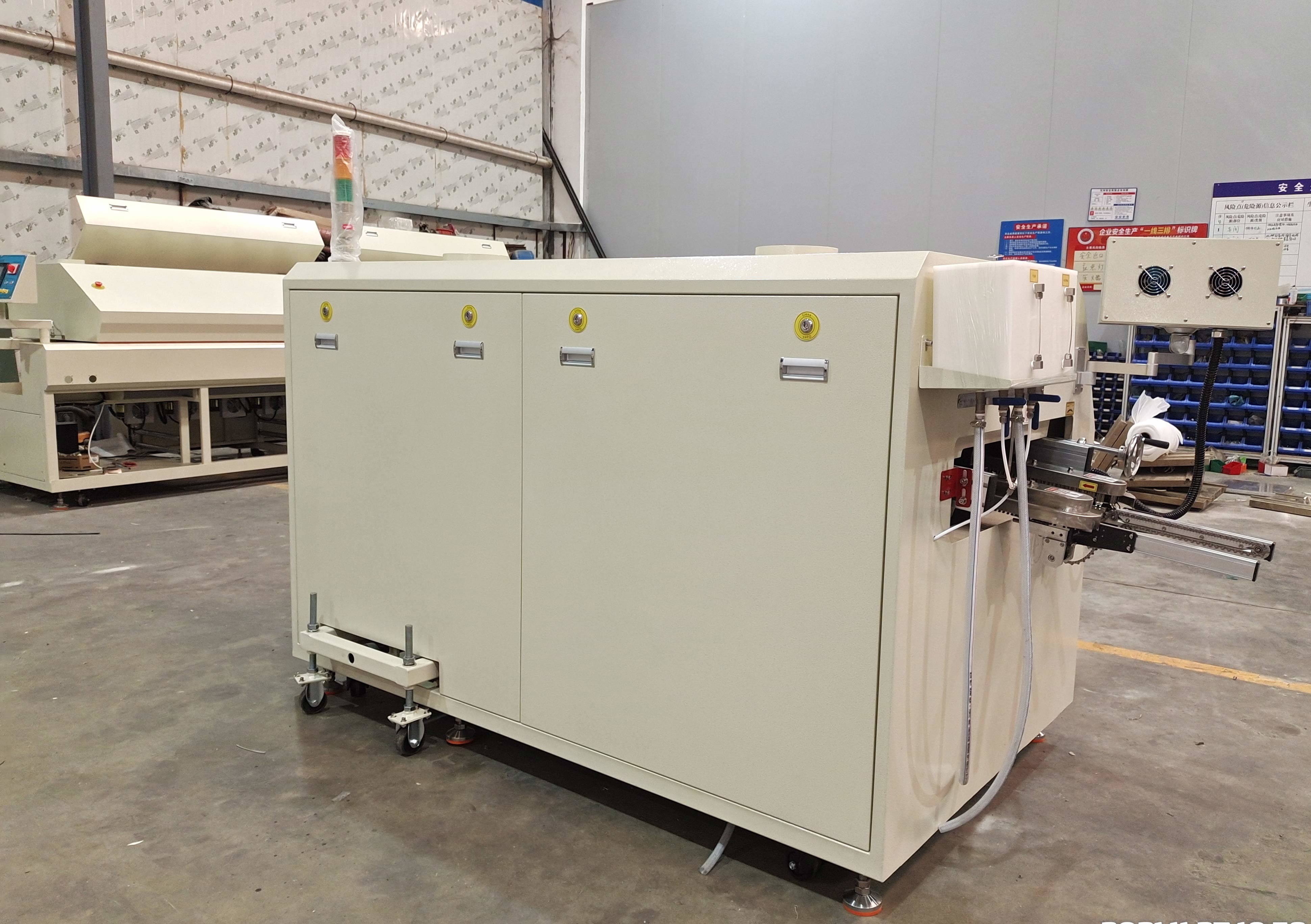

Muestra de fotos:
Ambiente y condiciones de trabajo:
1. El equipo se colocará en un taller de suelo plano ventilado y seco;
2La temperatura del entorno de trabajo deberá estar dentro de los 5° 45° C.
3. deberá estar equipada con una fuente de alimentación estable (bien conectada a tierra por plomo) con corriente nominal, y su voltaje deberá registrarse en la placa de identificación;
Antes de encenderlo, compruebe esto:
1La potencia suministrada es la potencia nominal de la máquina o no.
2. La máquina está bien conectada a tierra o no;
3. Todos los componentes eléctricos están fijos o no, el contacto es grande o no, y luego conectar cada cable de alimentación del sistema de control.
Shenzhen Honreal Technology Co., Ltd es una empresa nacional de alta tecnología, especializada en investigación y desarrollo de equipos SMT, producción, ventas.El capital social de la empresa es de 5 millonesCon un equipo técnico experimentado y una excelente capacidad de innovación técnica, crear una mejor cadena de suministro de productos y un equipo de servicio y satisfacer las diferentes necesidades de los clientes es nuestro objetivo a largo plazo.Vamos a satisfacer las necesidades de los clientes mediante la comprensión de los clientes, poniéndolos en primer lugar y prestando servicios valiosos.
P: ¿Cómo puede garantizar la calidad de sus ventas?
R: Garantizamos que cada conjunto de máquinas se someten a pruebas rigurosas antes de que se entreguen a usted, para garantizar el excelente rendimiento de todos los productos.
P: ¿Cómo va la formación?
R: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra empresa o es muy fácil de operar
La máquina de acuerdo con el vídeo de entrenamiento y el manual de usuario, el manual de usuario vendrá con la máquina.
P: Me gustaría preguntarle si es posible tener mi logo en el producto.
Esperamos que sepan que nuestra empresa apoya perfectamente el servicio de logotipo personalizado, lo hacemos. Además, es totalmente gratuito, así que solo díganos sus requisitos.
P: ¿Es difícil usar estas máquinas?
R: No, no es difícil en absoluto. Para nuestros clientes anteriores, como máximo 2 días son suficientes para aprender a operar las máquinas.
