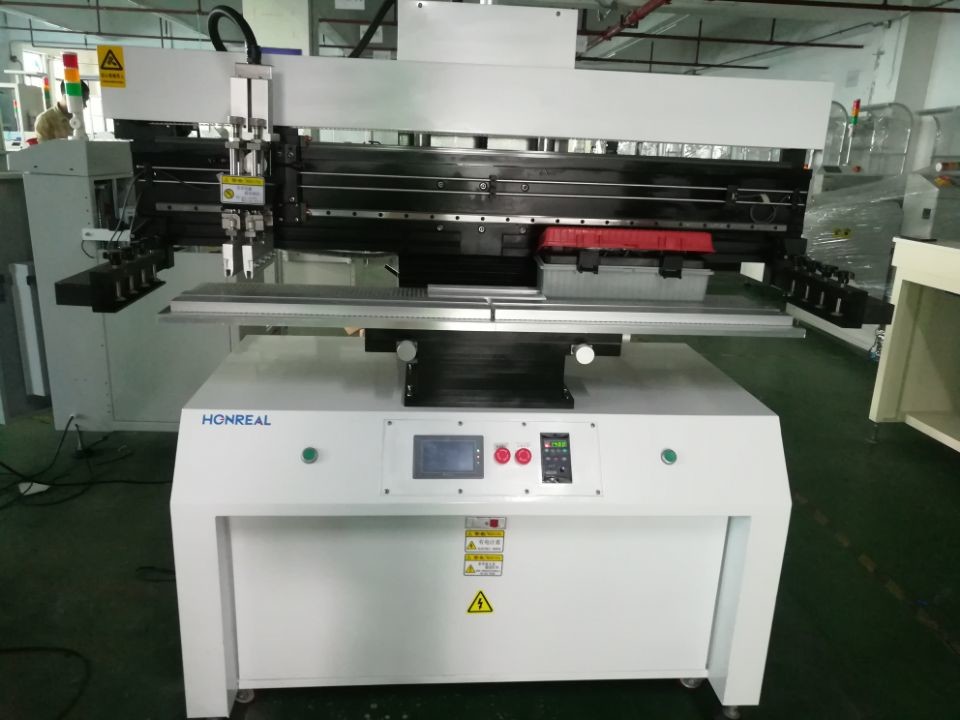

1.5m Semi-automático de soldadura de la impresora de pantalla de pasta SMT máquina de plantillas
Introducción del producto:

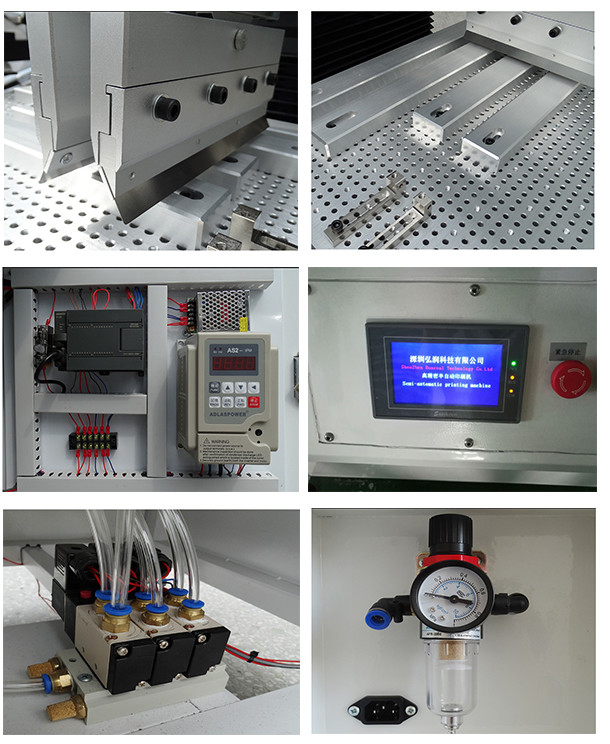

1Esta máquina utiliza un motor de control de velocidad de alta calidad y un carril de guía lineal y otros accesorios de precisión ensamblados, para que la impresión de la cabeza del raspador sea más suave.
2La presión de impresión de los raspadores dobles se puede ajustar por la válvula de aceleración del cilindro hacia arriba / abajo, la velocidad de elevación se puede ajustar de manera efectiva evitar la resonancia
3. La cabeza de impresión puede ser girado 450 y bloqueo fijo, conveniente carga y descarga de raspador y limpieza de malla de acero, fácil de operar.
4La cabeza de impresión se puede fijar después de muchas direcciones, fija una malla de acero conveniente en su lugar, asegurando efectivamente el efecto de impresión.
5La altura del doble raspador de la cabeza de impresión se puede ajustar ajustando libremente la tuerca, de modo que la fuerza entre el raspador y la malla de acero se pueda controlar.
6El nivel de separación entre la placa de la mesa de impresión y la malla de acero, el ajuste de la escala del girador de precisión y la visualización del número de escala.
7El rango de movimiento del brazo del robot puede ajustarse libremente mediante el interruptor de proximidad, adecuado para los requisitos de diferentes especificaciones de malla de acero.
8La placa de la mesa de impresión tiene un agujero de abeja de caracol de alta densidad con el uso de un dedal y una aguja de posicionamiento, posicionamiento libre, operación sencilla, reemplazo rápido.y adecuado para trabajos de producción de sustrato de un solo lado y de sustrato de dos lados.
9- Componentes eléctricos que utilizan un microordenador PLC combinado con control de pantalla táctil, libre elección de impresión única o múltiple y modos manual, semiautomático y otros.
| Parámetros técnicos |
|
Función
|
Esta unidad se utiliza para imprimir pasta de soldadura en la placa de PCB |
| Tamaños de las mesas de impresión |
300×400 mm ((o personalizado) |
| El tamaño del marco |
370×470 mm, 420×520 mm, 550×650 mm, el tamaño de las piezas es el siguiente: |
| Tamaño del PCB |
50x50 ~ 300 × 400 mm |
| espesor de los PCB |
0.2 - 5.0 mm |
| Posición de impresión fija |
Posicionamiento externo o de pines del PCB |
| Ajuste fino de las placas de cama |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Precisión de impresión |
± 0,02 mm |
| Precisión repetitiva |
± 0,05 mm |
| Espaciado mínimo |
0.35 mm |
| Presión del aire |
Entre 4 y 6 kgf/cm2 |
| Fuente de alimentación |
220 V 50/60 Hz 100 W |
| Especificaciones |
|
Número de modelo
|
Se trata de un documento de identificación. |
Se aplicará el procedimiento siguiente: |
Se trata de un documento de identificación de la empresa. |
Se trata de un documento de identificación de la empresa. |
| El tamaño del PCB (L×W) ~(L×W) mm |
(50x50) ~ ((300x400) |
(50x50) ~ ((300x600) |
(50x50) ~ ((300x1200) |
(50x50) ~ ((300x1500) |
| Tamaño de malla de acero (L × W) mm~(L × W) mm |
(370x470~(550x650) y el resto de los datos. |
(370x470) ~ (((550x850) No puedo hacer nada. |
No se puede hacer más que eso. |
(370x470) ~ ((550x1750) |
| Tamaños de las mesas de impresión (L × P) mm |
300 × 400 |
300×650 |
300×1250 |
400×1550 |
| Tamaño de la máquina (L×W×H) mm |
860 × 760 × 1700 |
1060×760×1700 |
1660 × 760 × 1700 |
1960×760×1700 |
| Peso |
260 kg de peso |
300 kg de peso |
Por ejemplo: |
380 kg |

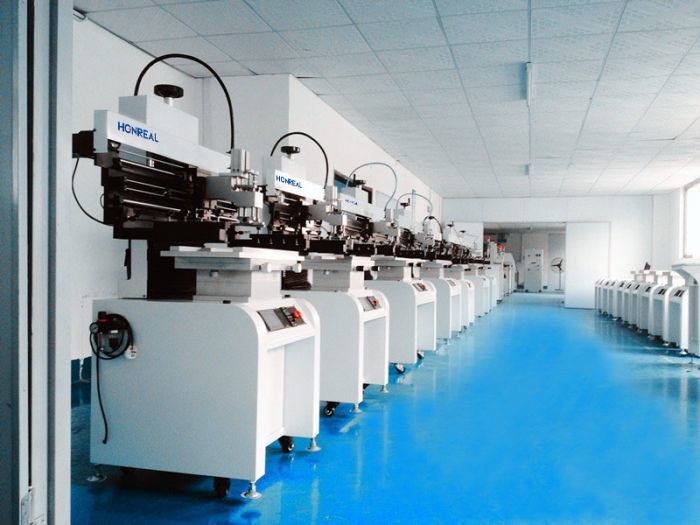

Shenzhen Honreal Technology Co., Ltd es una empresa nacional de alta tecnología, especializada en investigación y desarrollo de equipos SMT, producción, ventas.El capital social de la empresa es de 5 millonesCon un equipo técnico experimentado y una excelente capacidad de innovación técnica, crear una mejor cadena de suministro de productos y un equipo de servicio y satisfacer las diferentes necesidades de los clientes es nuestro objetivo a largo plazo.Vamos a satisfacer las necesidades de los clientes mediante la comprensión de los clientes, poniéndolos en primer lugar y prestando servicios valiosos.
