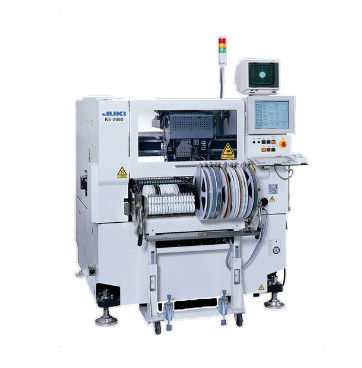

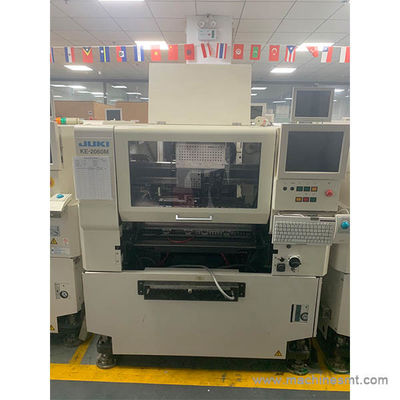

Juki KE-2050 2060 Usado para el montaje de PCB de alta velocidad

12.500 CPH: chip (centrado láser/tasa efectiva)
1.850 CPH: CI (centrado por visión/tasa efectiva), 3.400 CPH con opción MNVC.
Un cabezal láser multinozzle (4 nozzles) más un cabezal de alta resolución (1 nozzle)
desde 0603 (0201) hasta componentes cuadrados de 74 mm o 50x150 mm
Opción 0402 (01005) instalada de fábrica.
Sistema de centrado por visión (con iluminación inferior, lateral y trasera, reconocimiento de bolas y reconocimiento de divisiones)


(1) La filosofía básica de soportar el montaje de alta densidad más avanzado es "más rápido y más preciso" para lograr una tecnología única para el montaje de alta densidad y alta precisión.
A. Alto rendimiento de producción:
Bastidor de alta rigidez: Aumenta la rigidez en un 40% al integrar los bastidores del eje Y, lo que resulta en una mejora significativa en el rendimiento de vibración, lo que resulta en un aumento del 20% en la eficiencia real de colocación.

Alta precisión:
XY de doble accionamiento y cabezal de montaje independiente: Para la unidad XY, el sistema servo AC totalmente desarrollado de JUKI y el sistema de codificador lineal están en control de bucle cerrado. Respectivamente, el accionamiento de doble motor del eje X y del eje Y, puede estar libre de los efectos del polvo y la temperatura del montaje de alta velocidad y alta precisión. Además, cada nozzle tiene un control servo AC completamente independiente para el movimiento superior e inferior del cabezal de montaje, y la altura de cada nozzle se puede controlar con precisión. Además, cada nozzle está unido a diferentes ángulos, los nozzles no se afectan entre sí.
b. Control independiente del eje Z / θ: el movimiento de cada nozzle hacia arriba y hacia abajo (eje Z), rotación (eje θ) mediante el control independiente del motor servo AC. De modo que el nozzle no se ve afectado fácilmente entre el control preciso

B. Correspondencia:
Correspondencia con FPC: el uso de una potente nueva iluminación OCC, correspondiente a FPC (placa de circuito impreso flexible). Al combinar la iluminación refractiva, la capacidad de correspondencia de la identificación de la marca del sustrato se mejora aún más.

C. Alta calidad:
Tecnología de colocación por vacío: la función original de succión automática de daños por vacío de JUKI puede evitar que el ensamblaje esté cerca de los componentes, soldadura volando

La empresa promete:

Valoramos mucho sus comentarios sobre la calidad de la información, a toda la información se le darán respuestas de retroalimentación de calidad;
De acuerdo con los requisitos del contrato para la instalación, puesta en marcha y capacitación del personal técnico para el comprador del equipo vendido.
Proporcionamos soporte técnico a largo plazo, nuestra empresa tiene un suministro adecuado de consumibles, si el comprador solicita repuestos, nuestra empresa puede proporcionarlos de manera oportuna.
