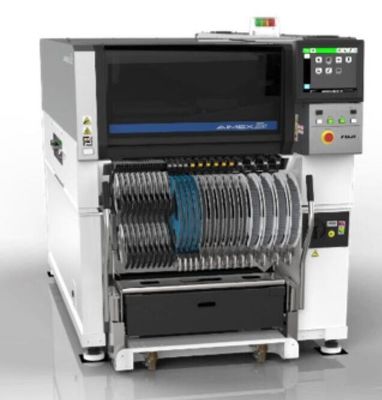

Fuji Máquina automática de montaje de alta velocidad SMT
Plataformas de colocación flexibles AIMEX III
El AIMEX III está diseñado para la flexibilidad de componentes, la flexibilidad de PCB y la flexibilidad de producción.
Producción para paneles grandes o producción simultánea de dos modelos
El AIMEX III puede soportar paneles grandes de hasta 774 (L) x 710 (W) mm de tamaño.
La producción simultánea de dos productos diferentes es posible utilizando nuestra máquina de configuración de doble transportador.El AIMEX III también permite varios métodos de producción y admite una amplia gama de tamaños de paneles..
Intercambio Dinámico DynaHead
El AIMEX III ofrece un intercambio dinámico durante la producción con la mejor herramienta para el trabajo.Herramientas de cuatro boquillas y de una sola.
Minimizar el número de cambios
El tiempo de cambio puede reducirse realizando el cambio de lotes MFU y mediante la máquina que tiene hasta 130 ranuras para los alimentadores que permite cargar todas las piezas requeridas.
Aumentar la producción sin problemas
Creación automática de datos y edición en la máquina utilizando un panel de pantalla táctil grande para apoyar el aumento de la nueva producción y la respuesta rápida a cambios repentinos en los programas.
Las especificaciones
| Especificaciones básicas | ||
|---|---|---|
| Tamaño del PCB ((LXW) |
|
|
| Capacidad del alimentador | Hasta 130 (8 mm de cinta) | |
| Tiempo de carga del PCB | 2.9 segundos | |
| Precisión de colocación (Referencias basadas en marcas fiduciarias) |
H24G: +/- 0,025 mm (modo estándar) / +/- 0,038 mm (modo prioritario de productividad, en desarrollo) (3 sigma) cpk≥1.00 H08M: +/- 0,040 mm (3σ) cpk≥1.00 Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero.00 H02F: +/- 0,025 mm (3σ) cpk≥1.00 H01: +/- 0,030 mm (3σ) cpk≥1.00 |
|
| Dimensiones de la máquina | La longitud es de 1280 mm, la anchura es de 2656 mm y la altura es de 1556 mm. | |
| Cabezas de colocación | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H2O y H2O | H08M | H2F y H2O | H01 y H02 | O sea | |||||||
| Cantidad de boquilla | 24 | 8 | 2 | 1 | 1 (o 1 garra) |
||||||
| Transmisión (cph) | 37,000 cph (modo prioritario de productividad, en desarrollo) 35,000 cph (modo estándar) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| Tamaño de la pieza (mm) |
03015 mm hasta 5 x 5 Alturas: Hasta 2,0 mm |
0603 (0201") a 45 x 45 Alturas: Hasta 13,0 mm |
1608 (0603") para 74 x 74 (32 x 180) Alturas: Hasta 25,4 mm |
1608 (0603") para 74 x 74 (32 x 180) Alturas: Hasta 38,1 mm |
|||||||
| Presencia de las piezas el cheque |
○ | ○ (H08MQ) |
○ | el número | |||||||
| Las partes suministro |
Cintas | ○ | ○ | ○ | ○ | ||||||
| El palo | el número | ○ | ○ | ○ | |||||||
| Envases | el número | ○ | ○ | ||||||||
| - ¿ Qué es esto? | ||||
| Cantidad de boquilla | 12 | 4 | 1 | |
| Transmisión (cph) | 27,000 Función de presencia de piezas encendida: 26,000 |
12,000 | 5,800 | |
| Tamaño de la pieza (mm) |
0402 (01005") a 12,5 mm en diagonal y Y es 7,5 mm o menos Alturas: Hasta 3,0 mm |
1608 (0603") a 15 x 15 Alturas: Hasta 6,5 mm |
1608 (0603") hasta 74 x 74 (32 x 100) Alturas: Hasta 25,4 mm |
|
| Precisión de colocación (Referencias basadas en marcas fiduciarias) |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1.00 | +/- 0,040 mm (3σ) cpk≥1.00 | +/- 0,030 mm (3σ) cpk≥1.00 | |
| Presencia de las piezas el cheque |
o | el número | o | |
| Las partes suministro |
Cintas | o | o | o |
| El palo | el número | o | o | |
| Envases | el número | o | o | |
