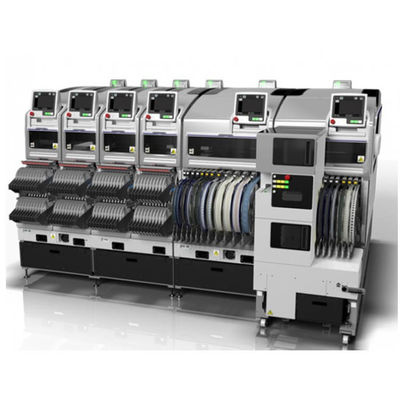

Fuji Nxt 3 M3 M6 SMT pick and place machine original de segunda mano multifuncional

1
MOQ
Negotiable
Precio
Fuji Nxt 3 M3 M6 SMT pick and place machine original de segunda mano multifuncional
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Condición: Original usada
Garantización: 3 meses
Aplicación: Cadena de producción de SMT
Calidad: 100% de marca
Paquete: Casilla de madera
Vintage: 2020
Alta luz:

Máquina de recogida y colocación SMT Multifuncional

,

Máquina de recogida y colocación SMT de segunda mano

,

Máquina de segunda mano Fuji NXT 3 SMT

Información básica
Lugar de origen: Japón
Nombre de la marca: Fuji
Número de modelo: M6
Pago y Envío Términos
Detalles de empaquetado: Empaquetado de la caja de madera de la exportación
Tiempo de entrega: Entre 5 y 7 días
Condiciones de pago: T/T, Western Union y MoneyGram
Descripción de producto

Fuji Smt Seleccionar y colocar la máquina Fuji Nxt 3 M3 M6 Smt precio de la máquina

NXT III Plataformas de colocación escalables



El nuevo NXT III es una máquina de colocación modular de alta productividad y multifunción.000 fichas por horaEl NXT III soporta las piezas más pequeñas que se utilizan en la producción en serie con una precisión de colocación extrema.



Características



Mejora de la productividad



Un robot XY más rápido y los alimentadores de cinta más rápidos, así como una cámara de piezas de "visión voladora" recientemente desarrollada, significan una mayor capacidad de colocación para todos los tamaños y tipos de piezas.

La nueva cabeza de alta velocidad H24G alcanza 37.500 cph (chips por hora) (modo de prioridad de productividad) por módulo, una mejora del 44% con respecto a la velocidad más rápida del NXT II.

* Bajo las condiciones de Fuji.

0201 mm Apoyo de piezas, +/- 0,025 mm Precisión de colocación



Además de soportar las piezas más pequeñas actualmente utilizadas en producción en serie (0402 mm, 01005"),el NXT III también puede manejar la próxima generación de componentes destinados al mercado: piezas de 0201 mm.

Al mejorar la rigidez de la máquina y refinar aún más su servo control independiente y tecnología de reconocimiento de visión, Fuji ha logrado una precisión de colocación para piezas de chips pequeños de +/- 0,025 mm* (3 sigma,Cpk ≥ 1.00).

* Bajo las condiciones de Fuji.

Las especificaciones



M3 III

M6 III

Tamaño del PCB aplicable (LxW)

Se aplicarán las siguientes medidas:
de 48 x 48 mm a 250 x 610 mm (transporte único)
* Los transportadores dobles pueden manejar PCB de hasta 280 mm de diámetro. Los PCB de más de 280 mm de diámetro deben producirse cambiando el transportador doble al modo de producción de un solo carril.

Se aplicarán las siguientes medidas:
de 48 x 48 mm a 534 x 610 mm (transporte único)
* Los transportadores dobles pueden manejar PCB de hasta 280 mm de diámetro. Los PCB de más de 280 mm de diámetro deben producirse cambiando el transportador doble al modo de producción de un solo carril.

Tipos de piezas

Hasta 20 tipos de piezas (calculadas con cinta de 8 mm)

Hasta 45 tipos de piezas (calculadas con cinta de 8 mm)

Tiempo de carga del PCB

Para el transportador doble: 0 segundos (funcionamiento continuo)
Para el transportador único: 2,5 segundos (transporte entre los módulos M3 III), 3,4 segundos (transporte entre los módulos M6 III)

Precisión de colocación
(norma de marca fiduciaria)
* La precisión de colocación se obtiene de pruebas realizadas por Fuji.

H2O y H2O

: +/- 0,025 mm (modo estándar) / +/- 0,038 mm (modo de prioridad de productividad) (3 sigma) cpk≥1.00

V12/H12HS

: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00

H04S/H04SF: el número de unidades de producción

: +/- 0,040 mm (3 sigma) cpk≥1.00

H08/H04 y otros

: +/- 0,050 mm (3 sigma) cpk≥1.00

H02/H01/G04 y H02/H01/G04

: +/- 0,030 mm (3 sigma) cpk≥1.00

H02F/G04F y H02F

: +/- 0,025 mm (3 sigma) cpk≥1.00

Sección 2

: +/- 0,100 mm (3 sigma) cpk≥1.00

H2O y H2O

: +/- 0,025 mm (modo estándar) / +/- 0,038 mm (modo de prioridad de productividad) (3 sigma) cpk≥1.00

V12/H12HS

: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00

Se aplicará el método de ensayo de la norma de calidad de los productos.

: +/- 0,040 mm (3 sigma) cpk≥1.00

H08/H04/F

: +/- 0,050 mm (3 sigma) cpk≥1.00

H02/H01/G04 y H02/H01/G04

: +/- 0,030 mm (3 sigma) cpk≥1.00

H02F/G04F y H02F

: +/- 0,025 mm (3 sigma) cpk≥1.00

Sección 2

: +/- 0,100 mm (3 sigma) cpk≥1.00

Productividad
* El rendimiento anterior se basa en pruebas realizadas en Fuji.

H2O y H2O

: 37,500 cph (modo prioritario de productividad) / 35,000 cph (modo estándar)

V12

: 26,000 cph

H12HS

: 24,500 cph

H08

: 11.500 cph

H04, H2O y H2O

: 6.500 cph

H04S

: 9.500 cph

H04SF: el contenido de nitrato de sodio

: 10.500 cph

H2O

: 5.500 cph

H2F y H2O

: 6.700 cph

H01 y H02

: 4.200 cph

G04

: 7.500 cph

G04F

: 7.500 cph

Sección 2

: 16,363 dph (0,22 sec/punto)

H2O y H2O

: 37,500 cph (modo prioritario de productividad) / 35,000 cph (modo estándar)

V12

: 26,000 cph

H12HS

: 24,500 cph

H08M

: 13,000 cph

H08

: 11.500 cph

H04, H2O y H2O

: 6.500 cph

H04S

: 9.500 cph

H04SF: el contenido de nitrato de sodio

: 10.500 cph

H2O

: 5.500 cph

H2F y H2O

: 6.700 cph

H01 y H02

: 4.200 cph

G04

: 7.500 cph

G04F

: 7.500 cph

0F

: 3.000 cph

Sección 2

: 16,363 dph (0,22 sec/punto)

Partes soportadas

H2O y H2O

: 0201 a 5 x 5 mm

Alturas

: hasta 2,0 mm

V12/H12HS

: 0402 a 7,5 x 7,5 mm

Alturas

: hasta 3,0 mm

H08M

: 0603 a 45 x 45 mm

Alturas

: hasta 13,0 mm

H08

: 0402 a 12 x 12 mm

Alturas

: hasta 6,5 mm

H04, H2O y H2O

: 1608 a 38 x 38 mm

Alturas

: hasta 9,5 mm

H04S/H04SF: el número de unidades de producción

: 1608 a 38 x 38 mm

Alturas

: hasta 6,5 mm

H02/H02F/H01/0F y H02/H02F

: 1608 a 74 x 74 mm (32 x 180 mm)

Alturas

: hasta 25,4 mm

G04/G04F

:0402 hasta 15 x 15 mm

Alturas

: hasta 6,5 mm

Ancho del módulo

de una anchura igual o superior a 300 mm

de una longitud igual o superior a 60 mm

Dimensiones de la máquina

L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III)
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

- ¿ Qué es esto?

Cantidad de boquilla

12

4

1

Transmisión (cph)

25,000
Función de presencia de piezas encendida: 24,000

11,000

4,700

Tamaño de la pieza
(mm)

0402 (01005") a 7,5 por 7.5
Alturas:
Hasta 3,0 mm

1608 (0603")
a 15 x 15
Alturas:
Hasta 6,5 mm

1608 (0603")
hasta 74 x 74 (32 x 100)
Alturas:
Hasta 25,4 mm

Precisión de colocación
(Referencias basadas en marcas fiduciarias)

+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00*
* +/- 0,038 mm obtenidos con colocación de chips rectangulares (alto
El sistema de regulación de la precisión de los motores de combustión interna (TEC) se ha desarrollado en condiciones óptimas en Fuji.

+/- 0,040 mm (3σ) cpk≥1.00

+/- 0,030 mm (3σ) cpk≥1.00

Presencia de las piezas
el cheque

o

el número

o

Las partes
suministro

Cintas

o

o

o

El palo

el número

o

o

Envases

el número

o

o

Sistema de suministro de piezas

Alimentos inteligentes

Apoyo para cintas de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 y 104 mm de ancho

Las demás máquinas

4 ≤ ancho de la pieza ≤ 15 mm (6 ≤ ancho del bastón ≤ 18 mm), 15 ≤ ancho de la pieza ≤ 32 mm (18 ≤ ancho del bastón ≤ 36 mm)

Las bandejas

El tamaño de bandeja aplicable: 135,9 x 322,6 mm (norma JEDEC) (unidad de bandeja-M),276 x 330 mm (unidad de bandeja-LT), 143 x 330 mm (unidad de bandeja-LTC)





Muestra de fotos:

Fuji Nxt 3 M3 M6 SMT pick and place machine original de segunda mano multifuncional 0

Fuji Nxt 3 M3 M6 SMT pick and place machine original de segunda mano multifuncional 1Fuji Nxt 3 M3 M6 SMT pick and place machine original de segunda mano multifuncional 2

Fuji Nxt 3 M3 M6 SMT pick and place machine original de segunda mano multifuncional 3
