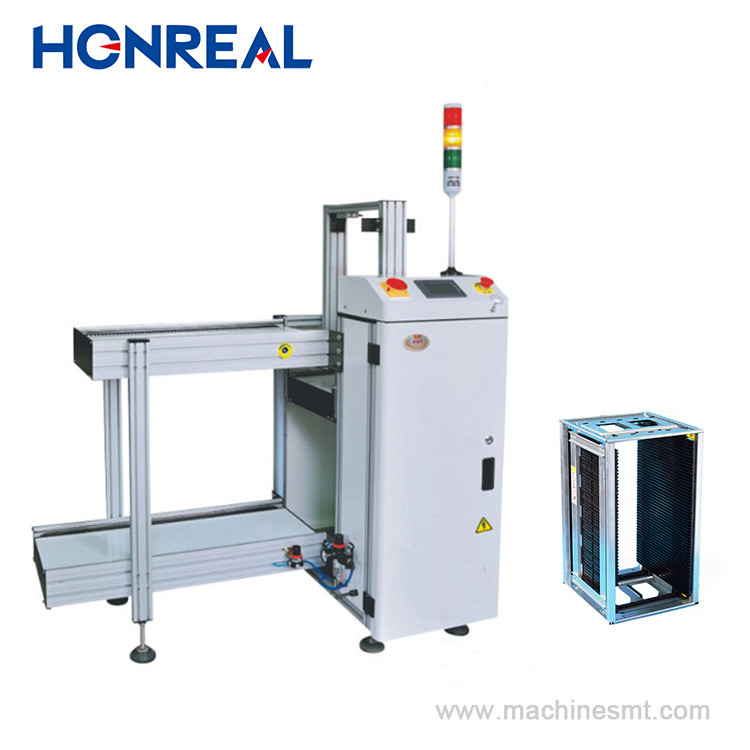

Equipo de ensamblaje electrónico Cargador automático de PCB SMT
Introducción del producto:
1Esta unidad se utiliza para enviar PCB de la revista a la línea de producción SMT.
2Sistema de control PLC estable y fiable;
3Interfaz de control de pantalla táctil LED fácil de utilizar;
4. Las abrazaderas neumáticas de los tres puntos superior e inferior proporcionan la alineación del cargador;
5.El diseño de empuje eficaz puede garantizar que el PCB no se rompa;
6.3 capacidad de carga de cargadores.
7Dirección de izquierda a derecha o de derecha a izquierda (opcional).
8. Seguimiento de fallos de la máquina siempre;
9- Diseño sólido y estable;
10el puerto.SMEMA es compatible;
| Parámetros técnicos | |
| Función | Esta unidad se utiliza para enviar PCB de la revista a la línea de producción SMT |
| espesor de los PCB | Min0.6 mm |
| Número de la revista | Transporte hacia arriba:1pcs, transporte hacia abajo:1ps, ((o personalizado) |
| Seleccionar el paso | 1-4 ((10 mm de paso entre pasos) |
| Tiempo de carga del PCB | Aproximadamente 6 segundos |
| Tiempo de cambio de cargadores | Aproximadamente 30 segundos |
| Dirección del transporte | De izquierda a derecha/de derecha a izquierda (opcional) |
| Alturas de transporte | 900 ± 20 mm ((o personalizado) |
| Presión del aire | 4 a 6 bares, máximo 10 L/minuto |
| Fuente de alimentación | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
Este es el modelo estándar.
| Especificaciones | ||||
| Número de modelo | El HR-250 | El HR-330 | El HR-390 | Se trata de la HR-460. |
| El tamaño del PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓455x330) | (50x50) ((530x390) | (50x50) ↓ 530x460 |
| Tamaño de la máquina (L×W×H) mm | 1370×750×1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| Tamaño del cargador (L×W×H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Peso | 110 kg de peso | 135 kg de peso | 155 kg de peso | 175 kg de peso |
