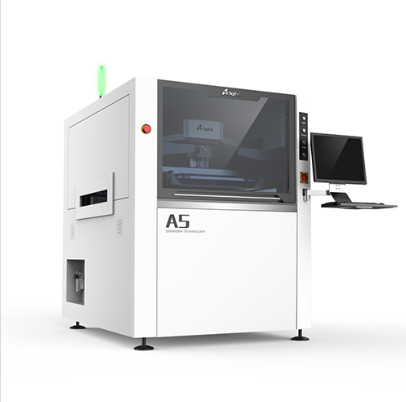

Impresora de plantillas de PCB automática automática Máquina de impresión de plantillas automática A5
Características:
1Sistema de posicionamiento óptico preciso
Cuatro fuentes de luz ajustables, la intensidad de la luz es ajustable, la luz es uniforme y la adquisición de imágenes es más perfecta; Buena identificación (incluidos los puntos de marca desigual), se aplica para el aderezo,Revestimiento de cobre, Revestimiento de oro, pulverización de estaño, FPC y otros tipos de PCB con diferentes colores.
2Sistema de limpieza de plantillas de alta eficiencia y alta adaptabilidad
El nuevo sistema de limpieza garantiza el contacto total con el plantillo y una gran succión al vacío. Asegúrese de eliminar la pasta de soldadura en la malla, crear un rodillo antiestático.y eliminar por completo la pasta de soldadura adsorbida en la plantilla y malla realmente se da cuenta de la función de limpieza automática eficaz.
3. Servo accionamiento del eje de impresión
El servo del eje Y de Squeegee con accionamiento por tornillo, mayor precisión, funcionamiento más estable, prolongar la vida útil, para proporcionar una buena plataforma de control de impresión para los clientes
4Sistema inteligente de limpieza
Configuración inteligente programable, dos motores independientes accionados por motores directos, sistema de detección de presión cero preciso incorporado.
5Sistema especial de adaptación del espesor de PCB
La altura de la plataforma se calibra automáticamente de acuerdo con el ajuste del espesor del PCB, que es inteligente, rápido, simple y confiable en la estructura.
6Inspección de calidad de la impresión de pasta de soldadura en 2D y análisis del RCP
La función 2D para desplazamiento, menos estaño, fugas, conexión de estaño y otros problemas de impresión pueden detectarse rápidamente, el aumento arbitrario del punto de detección;El software SPC puede analizar las muestras recogidas por la máquina CPK índice garantiza la calidad de impresión.
7Función automática de llenado de pasta de soldadura
Adición automática regular y en punto fijo de pasta de soldadura, para garantizar la calidad de la pasta de soldadura y la cantidad de pasta de soldadura en el plantillo.Con el fin de garantizar que el cliente pueda llevar a cabo la calidad de impresión estable y continua durante mucho tiempo, mejorar la productividad.
8Control de retroalimentación de la presión del excavador en bucle cerrado
Construido en un preciso sistema de control de sensor de presión digital, a través del sistema de retroalimentación de presión del excavador, puede mostrar con precisión el valor de presión original del excavador,ajustar inteligentemente la profundidad de la presión del exprimidor, garantizar el valor de presión constante en el proceso de impresión y obtener el mayor control del proceso, y realizar la impresión perfecta de dispositivos de alta densidad y espaciamiento fino.
9Función de control de temperatura y humedad
Regulación automática y supervisión de la temperatura y la humedad en la imprenta para garantizar las características físicas estables de los materiales de impresión.
10.Placa de aspiración al vacío y función de prensa superior
Puede sujetar automáticamente PCB de varios tamaños y espesores para superar eficazmente la deformación del tablero, Asegúrese de que el estaño esté impreso uniformemente.
11Función de detección del margen de pasta de soldadura de la plantilla
Detección en tiempo real del margen de pasta de soldadura ( espesor) en el plantillo,instrucción inteligente para el llenado de estaño
12. Función de detección del taponamiento de plantillas
Mediante la compensación de la fuente de luz sobre el plantillo, el CCD se utiliza para comprobar la malla en tiempo real, para detectar y juzgar rápidamente si el plantillo está bloqueado después de la limpieza,y realizar la limpieza automática, que es un complemento para la detección 2D de PCB.
Parámetro del equipo:
|
El SCuadros de imagen: |
Se trata de una muestra de las características de las máquinas de fabricación. |
|
Pensamiento: |
25 a 40 mm |
|
Tamaño del PCB ((min~max) |
50*50~400*340 mm |
|
espesor de los PCB |
0.4 ~ 6 mm |
|
Pintura de la superficie de los PCB |
< 1% |
|
Alturas de transporte |
Las demás partidas |
|
Dirección del transporte |
De izquierda a derecha o de derecha a izquierda |
|
Velocidad de transporte |
Max 1500 mm/s Programable |
|
Cabeza de impresión |
Dos cabezas de impresión motorizadas independientes |
|
Velocidad del excavador |
6 ~ 200 mm/seg |
|
Ángulo de extirpación |
60°/55°/45° |
|
Tipo de excavadora |
Acero inoxidable (estándar) Plástico |
|
Separación de plantillas |
0.1 ~ 20 mm/s Programable |
|
Sistema de limpieza |
Seco/húmedo/vacío ((programable) |
|
Intervalos de ajuste de la tabla |
Se aplicarán las siguientes medidas: |
|
VAL del CCD |
8*6 mm |
|
Inspección de la pasta de soldadura |
Norma de inspección 2D |
|
Precisión de posición de repetición |
± 0,025 mm |
|
Tiempo del ciclo |
< 7s ((Excluyendo impresión y limpieza) |
|
Cambio de producto |
El tiempo de espera es de: |
|
Se requiere aire |
4.5 a 6 kg/cm2 |
|
Peso de la máquina |
Aproximadamente 1000 kg |
|
Las dimensiones de la máquina |
1220*1355*1500 |
Servicio mundial
Para la instalación de la fábrica SMT, podemos hacer por usted:
1Proporcionamos una solución SMT completa para usted.
2Proporcionamos tecnología básica con nuestros equipos.
3Proporcionamos el servicio técnico más profesional.
4Tenemos una rica experiencia en la instalación de fábricas SMT.
5Podemos resolver cualquier pregunta acerca de SMT
