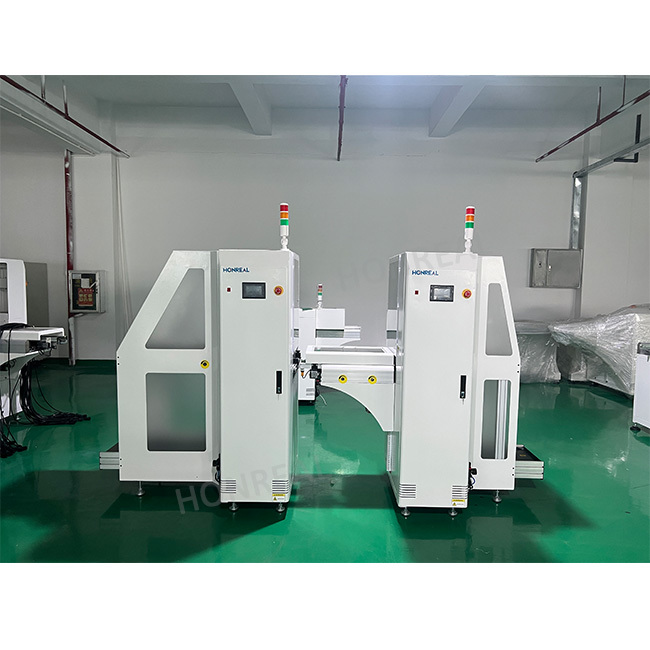

Equipo de manipulación de PCB máquina de carga automática de PCB SMT cargador de revistas 1-4 paso de las canchas de carga de PCB descargador
Introducción del producto:
|
Parámetros técnicos
|
|
| Función | Esta unidad se utiliza para enviar PCB de la revista a la línea de producción SMT |
|
espesor de los PCB
|
Min0.6 mm |
|
Número de la revista
|
Transporte hacia arriba:1pcs, transporte hacia abajo:1ps, ((o personalizado) |
|
Seleccionar el paso
|
1-4 ((10 mm de paso entre escalones) |
|
Tiempo de carga del PCB
|
Aproximadamente 6 segundos |
|
Tiempo de cambio de cargadores
|
Aproximadamente 30 segundos |
|
Dirección del transporte
|
De izquierda a derecha/de derecha a izquierda (opcional) |
|
Alturas de transporte
|
900 ± 20 mm ((o personalizado) |
|
Presión del aire
|
4 a 6 bares, MAX10L/minuto |
|
Fuente de alimentación
|
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Especificaciones | ||||
| Número de modelo | HR-250 | El HR-330 | El HR-390 | Se trata de la HR-460. |
| El tamaño del PCB (L×W) ◄ (L×W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ((530x390) | (50x50) ↓ 530x460 |
| Tamaño de la máquina (L×W×H) mm | 1370×750×1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| Tamaño del cargador (L×W×H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Peso | 110 kg de peso | 135 kg de peso | 155 kg de peso | 175 kg de peso |
Mantenimiento del equipo
1Compruebe si la cinta transportadora está demasiado floja y mantenga la cinta limpia.
2Mantenga limpios los rodamientos lineales y el eje óptico de la mesa de elevación.
3. Limpie el aceite sucio con un paño o papel libre de peludas, y luego lubrique el tornillo de bolas
4.Prueba todas las funciones de funcionamiento automático y manual
5.Prueba si la transmisión del PCB es suave
6. Ajuste la plataforma de elevación a la posición más alta, apague la energía y compruebe si la plataforma de elevación ha descendido.
7. Compruebe si el cilindro se mueve sin problemas
8- Compruebe la pista del cinturón para el desgaste
9Verifique si el sensor fotoeléctrico y el sensor magnético funcionan correctamente.
Certificación
Envasado
Preguntas frecuentes
1) Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
Hay un manual en inglés o un video de guía que le muestra cómo usar la máquina.
Si aún tiene alguna pregunta, póngase en contacto con nosotros por correo electrónico / skype / teléfono / servicio en línea del administrador comercial.
2) el¿Cómo va el entrenamiento?
R: Después de comprar nuestras máquinas, sus ingenieros pueden ir a nuestra empresa o es muy fácil de operar
La máquina de acuerdo con el vídeo de entrenamiento y el manual de usuario, el manual de usuario vendrá con la máquina.
3) Me gustaría preguntarle si es posible tener mi logo en el producto.
Esperamos que sepan que nuestra empresa apoya perfectamente el servicio de logotipo personalizado, lo hacemos. Además, es totalmente gratuito, así que solo díganos sus requisitos.
4) ¿Cómo puedo comprar esta máquina de usted? (Muy fácil y flexible!)
A. Consulte sobre este producto en línea o por correo electrónico.
B. Negociar y confirmar el precio final, envío, métodos de pago y otros términos.
C. Enviarle la factura proforma y confirmar su pedido.
D. Realizar el pago de acuerdo con el método indicado en la factura proforma.
E. Preparamos su pedido en forma de factura proforma después de confirmar su pago completo.
Y 100% de control de calidad antes del envío.
F. Envíe su pedido por aire o por mar.
