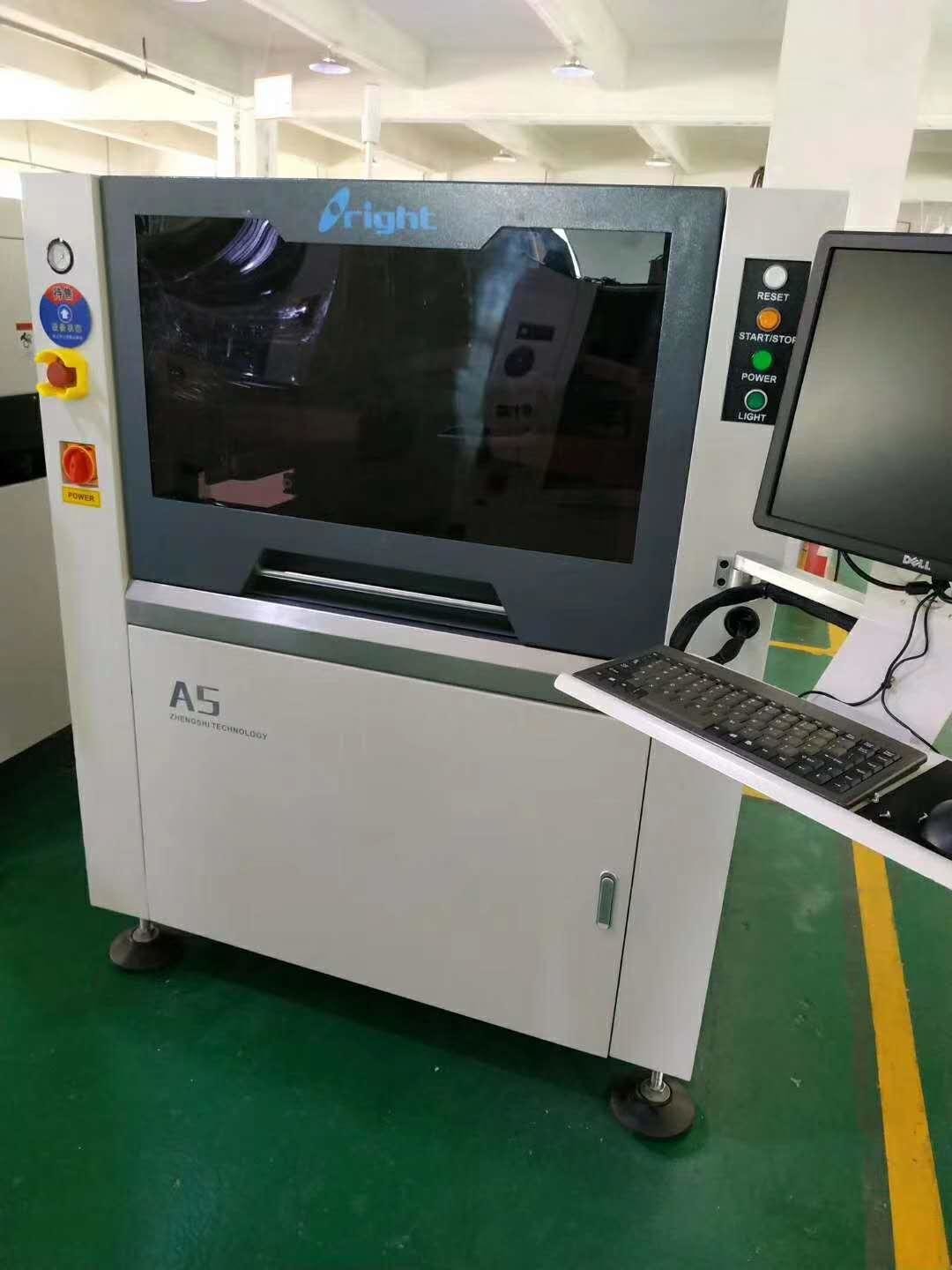

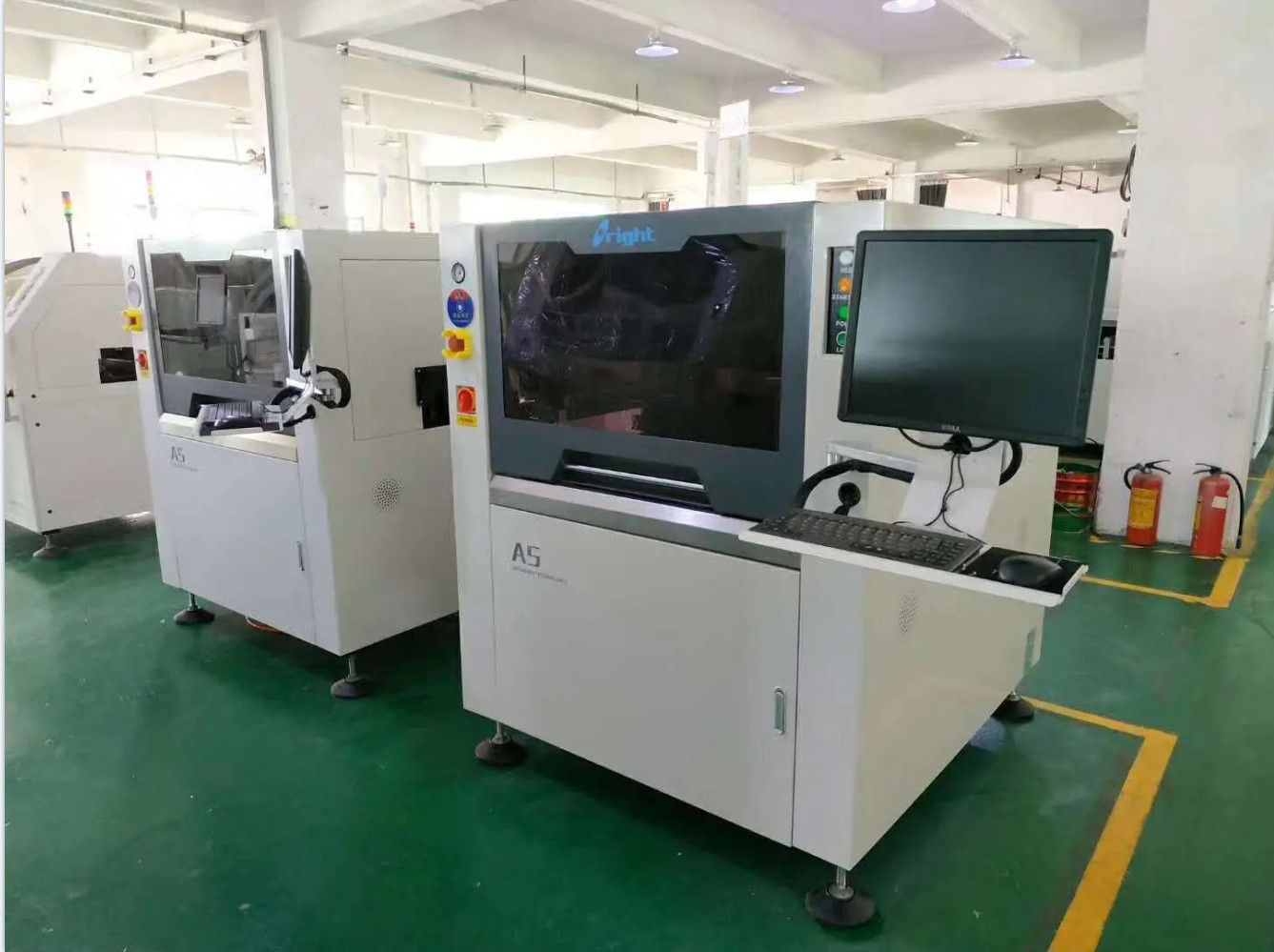

Impresora de plantillas de PCB automática automática Máquina de impresión de plantillas automática A5
Descripción del producto:
Diseño humanizado;
Amplia gama de aplicaciones, gran versatilidad;
Sistema de limpieza automática de pulverización única;
Estructura de papel de limpieza muy eficiente y de ahorro de energía;
Sistema único de procesamiento de imágenes;
Modo de producción de impresión inteligente;
El número de unidades de producción de la unidad de producción de la unidad de producción será el siguiente:
Adoptar la plataforma internacional común de enlace UVW de tres ejes;
El tamaño de la máquina: 1220X1355X1500 mm;
Opciones de la máquina: función automática de adición de estaño, función automática de detección de tapón de plantillas, función automática de distribución, función de retroalimentación de presión del exprimidor;
Función automática MSE/SPI en línea Función automática de control de temperatura y humedad.
Parámetro del equipo:
|
El SCuadros de imagen: |
Se trata de una muestra de las características de las máquinas de fabricación. |
|
Pensamiento: |
25 a 40 mm |
|
Tamaño del PCB ((min~max) |
50*50~400*340 mm |
|
espesor de los PCB |
0.4 ~ 6 mm |
|
Pintura de la superficie de los PCB |
< 1% |
|
Alturas de transporte |
Las demás partidas |
|
Dirección del transporte |
De izquierda a derecha o de derecha a izquierda |
|
Velocidad de transporte |
Max 1500 mm/s Programable |
|
Cabeza de impresión |
Dos cabezas de impresión motorizadas independientes |
|
Velocidad del excavador |
6 ~ 200 mm/seg |
|
Ángulo de extirpación |
60°/55°/45° |
|
Tipo de excavadora |
Acero inoxidable (estándar) Plástico |
|
Separación de plantillas |
0.1 ~ 20 mm/s Programable |
|
Sistema de limpieza |
Seco/húmedo/vacío ((programable) |
|
Intervalos de ajuste de la tabla |
Se aplicarán las siguientes medidas: |
|
VAL del CCD |
8*6 mm |
|
Inspección de la pasta de soldadura |
Norma de inspección 2D |
|
Precisión de posición de repetición |
± 0,025 mm |
|
Tiempo del ciclo |
< 7s ((Excluyendo impresión y limpieza) |
|
Cambio de producto |
El tiempo de espera es de: |
|
Se requiere aire |
4.5 a 6 kg/cm2 |
|
Peso de la máquina |
Aproximadamente 1000 kg |
|
Las dimensiones de la máquina |
1220*1355*1500 |
Servicio mundial
Para la instalación de la fábrica SMT, podemos hacer por usted:
1Proporcionamos una solución SMT completa para usted.
2Proporcionamos tecnología básica con nuestros equipos.
3Proporcionamos el servicio técnico más profesional.
4Tenemos una rica experiencia en la instalación de fábricas SMT.
5Podemos resolver cualquier pregunta acerca de SMT
