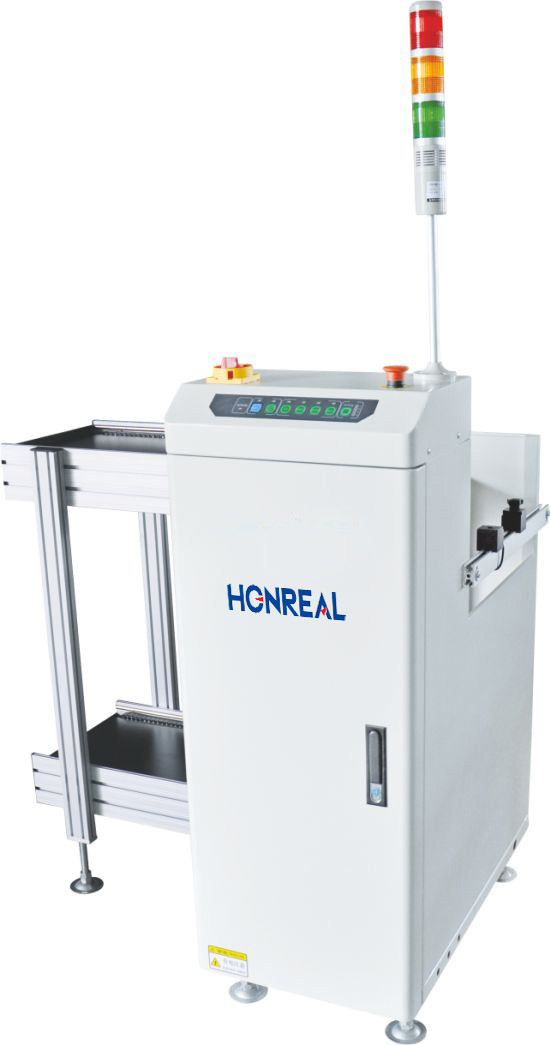

Máquina de carga de revistas de SMT Pcb para ensamblaje de electrónica
Introducción del producto:

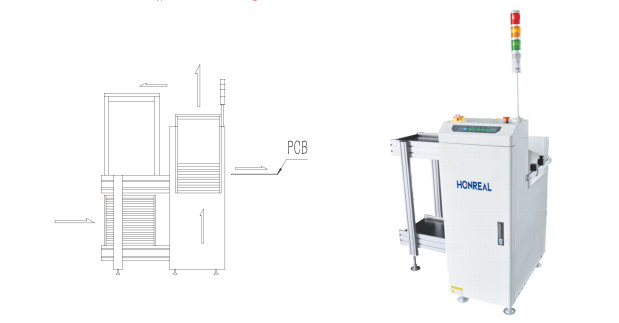

Este dispositivo está diseñado para transferir PCBs de una revista a una línea de producción SMT.con una interfaz de control de pantalla táctil LED fácil de usarLa alineación del cargador se facilita mediante abrazaderas neumáticas situadas en la parte superior e inferior, empleando un sistema de tres puntos.El diseño incluye un mecanismo de empuje eficiente para garantizar que los PCB permanezcan intactos durante el proceso de transferenciaTiene la capacidad de cargar hasta tres cargadores simultáneamente.
La dirección de transferencia se puede personalizar para moverse de izquierda a derecha o de derecha a izquierda (opcional).garantizar la detección y resolución inmediatas de cualquier problemaSu diseño robusto y estable garantiza un rendimiento fiable, además cuenta con un puerto SMEMA compatible para una integración perfecta con otros equipos.
|
Parámetros técnicos
|
|
| Función | Esta unidad se utiliza para enviar PCB de la revista a la línea de producción SMT |
|
espesor de los PCB
|
Min0.6 mm |
|
Número de la revista
|
Transporte hacia arriba:1pcs, transporte hacia abajo:1ps, ((o personalizado) |
|
Seleccionar el paso
|
1-4 ((10 mm de paso entre pasos) |
|
Tiempo de carga del PCB
|
Aproximadamente 6 segundos |
|
Tiempo de cambio de cargadores
|
Aproximadamente 30 segundos |
|
Dirección del transporte
|
De izquierda a derecha/de derecha a izquierda (opcional) |
|
Alturas de transporte
|
900 ± 20 mm ((o personalizado) |
|
Presión del aire
|
4 a 6 bares, MAX10L/minuto |
|
Fuente de alimentación
|
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Especificaciones | ||||
| Número de modelo | Se trata de la HR-250D. | Se trata de la HR-330D. | Se trata de la HR-390D. | Se trata de un documento de identificación. |
| El tamaño del PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓455x330) | (50x50) ((530x390) | (50x50) ↓ 530x460 |
| Tamaño de la máquina (L×W×H) mm | 1080 × 770 × 1200 | 1280×850×1200 | 1450 × 920 × 1200 | 1450 × 990 × 1200 |
| Tamaño del cargador (L×W×H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Peso | 110 kg de peso | El peso total es de: | 150 kg de peso | 165 kg de peso |
