Cargador y descargador automático de PCB en forma de L para revistas para línea de ensamblaje SMT

1 juego
MOQ
Negociable
Precio
Cargador y descargador automático de PCB en forma de L para revistas para línea de ensamblaje SMT
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tiempo de carga del PCB: Aproximadamente 6 segundos
Tiempo de cambio de cargadores: Aproximadamente 30 segundos
Dirección del transporte: De izquierda a derecha/de derecha a izquierda (opcional)
Alturas de transporte: 900 ± 20 mm ((o personalizado)
Presión de aire: 4-6 bar, MÁXIMO 10L/minuto
Fuente de alimentación: 100-230V CA (personalizado) monofásica, MÁX 300V/A
El tamaño del PCB (L × W) ◄ (L × W) mm: (50x50) ↓ 350x250 mm
Tamaño de la máquina (L×An×Al)mm: Las mediciones de la longitud de la banda son las siguientes:
Tamaño del cargador (L×W×H) mm: Se trata de un dispositivo de control de velocidad.
Peso: El peso total es de:
Resaltar:

Cargador y descargador automático de PCB

,

Revista de cargadores y descargadores de PCB

,

Sms montaje cargador automático de cargadores

Información básica
Lugar de origen: China.
Nombre de la marca: HONREAL
Certificación: CE
Número de modelo: Se aplicará el procedimiento siguiente:
Pago y Envío Términos
Detalles de empaquetado: WoodenCase
Tiempo de entrega: 10-20workdays
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 100 unidades por mes
Descripción de producto

Fábrica China Automática Smt Magazine L Shape Handling Unloader con Rack de Revista para Línea de Ensamblaje Smt


Introducción del producto:

1. Este equipo se utiliza para recoger PCB en la revista al final de la línea de producción SMT

2. Sistema de control PLC estable y confiable;

3. Interfaz de control de pantalla táctil LED fácil de operar;

4. Las abrazaderas neumáticas de tres puntos superior e inferior proporcionadas para la alineación de la revista;

5. El diseño de empuje efectivo puede asegurar que la PCB no se rompa;

6. Capacidad de carga de 2 revistas.

7. Dirección de izquierda a derecha o de derecha a izquierda (opcional).

8. Monitoreo de fallas de la máquina siempre;

9. Diseño sólido y estable;

10. El puerto SMEMA es compatible;


Aplicación

Se utiliza al final de las líneas de producción SMT y AI. No necesita tocar la placa PCB con la mano para proteger mejor la placa PCB. El descargador de PCB recoge automáticamente las PCB de la línea de producción a las revistas de PCB. También puede configurar la función de inicio de la placa de empuje capa/placa de empuje capa; esta máquina tiene las funciones de alta precisión de elevación, conteo automático, alarma de fallas, indicación de información de alarma, etc. Es un equipo esencial para la realización de la automatización de la línea completa.



Parámetros técnicos


Función Este equipo se utiliza para recoger PCB en la revista al final de la línea de producción SMT

Grosor de la PCB


Min0.6mm

Número de revistas


Transporte arriba: 1 pieza, transporte abajo: 1 pieza (o personalizado)

Selección de pasos


1-4 (pasos de 10 mm)

Tiempo de carga de PCB


Aproximadamente 6 segundos

Tiempo de cambio de revista


Aproximadamente 30 segundos

Dirección de transporte


Izquierda a derecha/derecha a izquierda (opcional)

Altura de transporte


900±20mm (o personalizado)

Presión de aire


4-6 bar, MAX10L/minuto

Fuente de alimentación


100-230V CA (personalizado) monofásico, MAX 300V/A



Especificaciones


Modelo No


HR-250XL HR-330XL HR-390XL HR-XB460XL
Tamaño de PCB (L×W)~(L×W)mm (50x50)~(350x250) (50x50)~(455x330) (50x50)~(530x390) (50x50)~(530x460)
Tamaño de la máquina (L×W×H)mm 1180×1130×1200 1300×1420×1200 1500×1530×1200 1500×1630×1200
Tamaño de la revista (L×W×H)mm 355×320×563 460×400×563 535×460×570 535×530×570
Peso 170kg 150kg 170kg 185kg

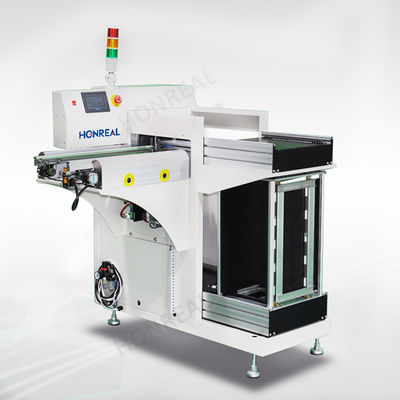

Cargador y descargador automático de PCB en forma de L para revistas para línea de ensamblaje SMT 0

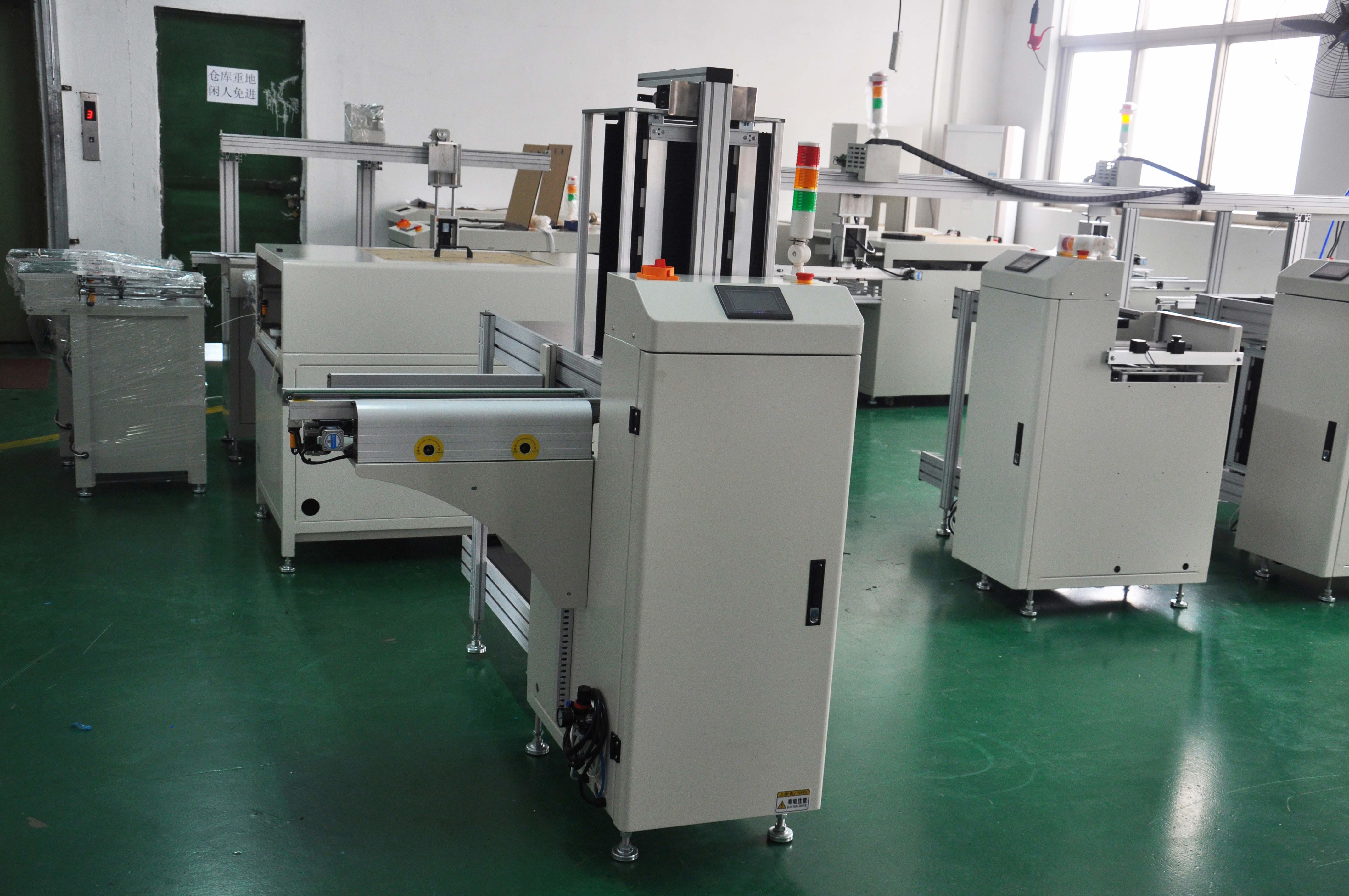

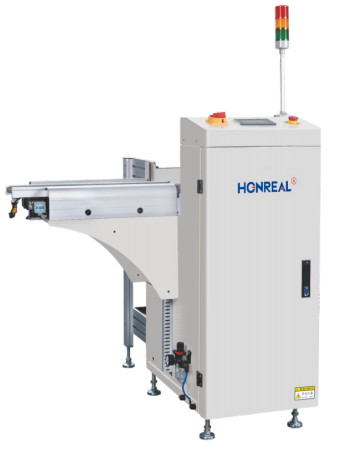

Cargador y descargador automático de PCB en forma de L para revistas para línea de ensamblaje SMT 1Cargador y descargador automático de PCB en forma de L para revistas para línea de ensamblaje SMT 2

¿Quiénes somos?
Shenzhen Honreal Technology Co., Ltd. es una empresa nacional de alta tecnología, especializada en investigación y desarrollo, producción y venta de equipos smt. Servicios para las 500 principales empresas electrónicas del mundo. El capital registrado de la empresa es de 5 millones. Contando con un equipo técnico experimentado y una excelente capacidad de innovación técnica, la creación de una mejor cadena de suministro de productos y un equipo de servicio y la satisfacción de las diferentes necesidades de los clientes es nuestro objetivo a largo plazo. Satisfaremos las necesidades de los clientes al comprenderlos, priorizarlos y brindar servicios valiosos.


Cargador y descargador automático de PCB en forma de L para revistas para línea de ensamblaje SMT 3


Certificación


Cargador y descargador automático de PCB en forma de L para revistas para línea de ensamblaje SMT 4

Embalaje

Cargador y descargador automático de PCB en forma de L para revistas para línea de ensamblaje SMT 5
